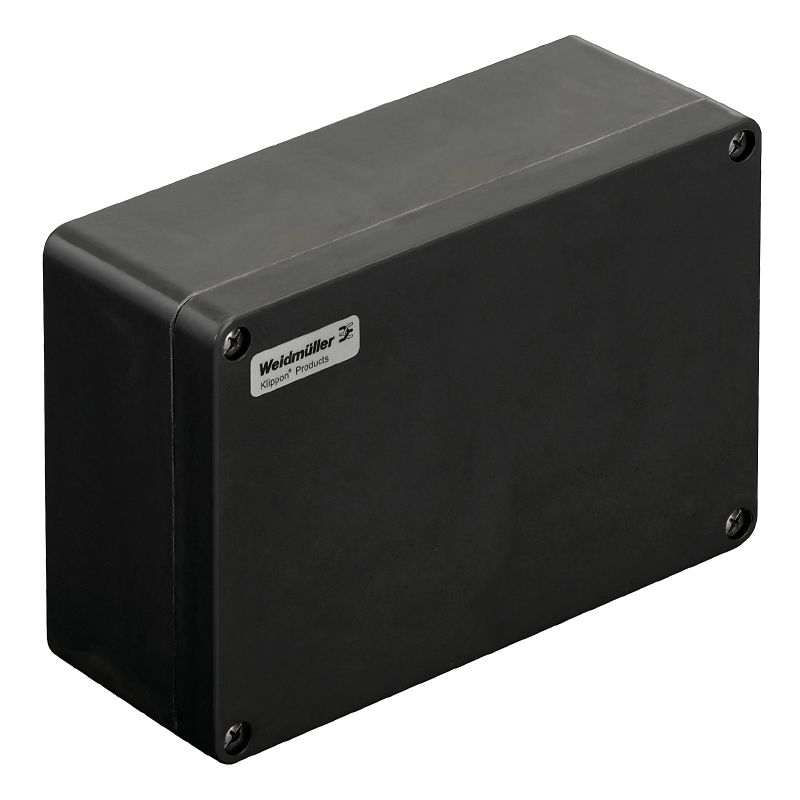

防爆聚酯接线盒 KLIPPON POK 162609 EX
与插图相似
防爆聚酯接线盒 KLIPPON POK 162609 EX

防爆聚酯接线盒 KLIPPON POK 162609 EX

Klippon POK (polyester empty enclosure), Üres ház, Magasság: 160 mm, Szélesség: 260 mm, Mélység: 90 mm, Alapanyag: üvegszál erősítésű poliészter, kezeletlen, polírozott, fekete

商品编号 1306090000
下载技术数据页 工程支持 产品下载
配件 17 相关商品 2
Omologazioni Általános rendelési adatok Méretek és tömegek 온도 Termékek környezetvédelmi megfelelősége 左侧可联接电缆接头数量 右侧可联接电缆接头数量 上方 / 下方可联接电缆接头数量 接线盒认证号 General information 수평 어셈블리 수직 어셈블리 Classificazioni

Omologazioni

认证
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
证书号 (cULus)
E256877

Általános rendelési adatok

版本
Klippon POK (polyester empty enclosure), Üres ház, Magasság: 160 mm, Szélesség: 260 mm, Mélység: 90 mm, Alapanyag: üvegszál erősítésű poliészter, kezeletlen, polírozott, fekete
订货号
1306090000
类型
KLIPPON POK 162609 EX
GTIN (EAN)
4050118108255
数量
1 items

Méretek és tömegek

深
90 mm
Profondità (pollici)
3.543 inch
高度
160 mm
Altezza (pollici)
6.299 inch
Altezza minima
90 mm
宽度
260 mm
폭 (인치)
10.236 inch
安装尺寸 - 高度
110 mm
安装宽度
240 mm
净重
1,767 g

온도

工作温度
-55 °C...100 °C

Termékek környezetvédelmi megfelelősége

RoHS 合规状态
Megfelel, kivétellel
RoHS 豁免（如适用/已知）
6c
REACH SVHC
Lead 7439-92-1
SCIP
afb385d0-c52b-4449-8502-203596817ab0

左侧可联接电缆接头数量

M12
11
M16
6
M20
4
M25
2
M32
2
M40
1

右侧可联接电缆接头数量

M12
11
M16
6
M20
4
M25
2
M32
2
M40
1

上方 / 下方可联接电缆接头数量

M12
30
M16
24
M20
14
M25
5
M32
4
M40
3

接线盒认证号

ATEX 证书号
IBEXU13ATEX1003U
IECEX 证书号
IECEXIBE13.0004X
空接线盒 (AEX) 认证号
E223792
空接线盒认证编号 (ATEX)
IBExU13ATEX1003 U
空接线盒认证编号 (IECEx)
IECEx IBE 13.0003U
空接线盒认证编号(INMETRO)
LMP 23.0528U
端子盒认证编号 (AEx)
E223792
端子盒认证编号 (ATEX)
IBExU13ATEX1004 X
端子盒认证编号 (IECEx)
IECEX IBE 13.0004X
端子盒认证编号 (INMETRO)
LMP 21.0021X
端子盒认证编号 (KOSHA)
16-AV4BO-0246X
符合性声明编号 (DoC LVD)
DE PS2600 160412 001ISS02
符合性证明编号 (AoC)
DE PS2600 160308 001ISS03
证书号 (cULus)
E256877
证书号 (DNV)
TAE00002R2
验收条件
ATEX
DNV
INMETRO
IECEX
LR
RMRS
UL AEx Class Div.
UL AEx Class Zone
cULus
KC
CCC

General information

基础材料
Glass fibre-reinforced polyester
密封圈材料
Silicone
应用领域
Explosive risk zone
Harbour facilities
Machine construction
Process industry
Transportation
开口宽度
248.02 mm
开口高度
148.02 mm
抗冲击力
7 J ATEX version
接线盒固定
Installation through the housing rear wall
Fixing lugs
接线盒材料强度
5.99 mm
最低操作温度
-55 °C
最高操作温度
100 °C
标准
DIN EN 62208 - Empty enclosure standard
IEC 60079-0
IEC 60079-7
IEC 60079-31
法兰板
No
盒盖材料厚度
5 mm
盖板
Yes
盖板螺丝数量
4
螺钉扭矩
2.5 Nm
表面处理
untreated
polished
防护等级
IP66
防护等级（UL）
Type 4
Type 4X
阻燃等级符合 UL 94
V-0
顶盖附件
Hornyos / kereszthornyos csavarok

수평 어셈블리

Number of DIN rails and terminals (10 mm², horizontal)
1x16
Number of DIN rails and terminals (16 mm², horizontal)
1x16
Number of DIN rails and terminals (2.5 mm², horizontal)
1x36
Number of DIN rails and terminals (4 mm², horizontal)
1x30
Number of DIN rails and terminals (6 mm², horizontal)
1x23

수직 어셈블리

Number of DIN rails and terminals (2.5 mm², vertical)
*
Number of DIN rails and terminals (4 mm², vertical)
*

Classificazioni

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
