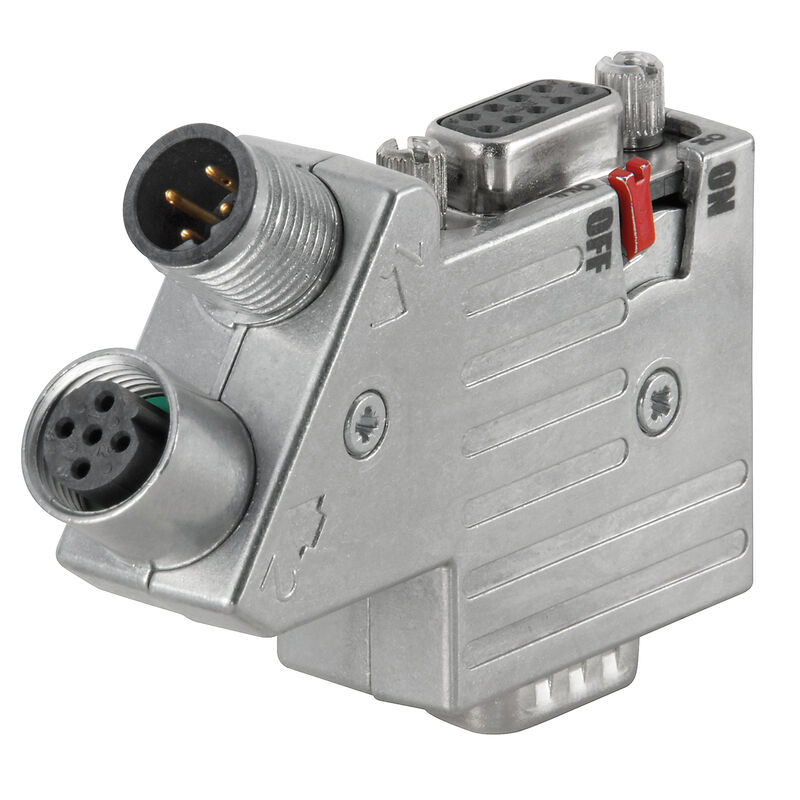

PB-DP SUB-D M12 35 T PS
与插图相似
PB-DP SUB-D M12 35 T PS
接线图

PB-DP SUB-D M12 35 T PS

SUB-D

商品编号 1368790000
下载技术数据页 产品下载
相关商品 14
审批 通用订货数据 尺寸和重量 温度 环保产品合规 SUB-D 联接器技术参数 分类

审批

ROHS
一致

通用订货数据

Wersja
SUB-D
Заказ №
1368790000
Тип
PB-DP SUB-D M12 35 T PS
GTIN (EAN)
4050118171105
数量
1 PC

尺寸和重量

Depth
16.8 mm
深度 (英寸)
0.661 inch
Высота
67.7 mm
高度 (英寸)
2.665 inch
Ширина
46 mm
宽度 (英寸)
1.811 inch
净重
78.32 g

温度

湿度
+25°C 时最大为 75%，无冷凝

环保产品合规

RoHS Compliance Status
合规，有例外
RoHS Exemption (if applicable/known)
6aI
REACH SVHC
Lead 7439-92-1
SCIP
3cc1d9b1-0f2a-47ed-a501-ddcfcfaaf625

SUB-D 联接器技术参数

BUS, interfaz PG
D-Sub端子 9回路
插座
BUS, 케이블 인터페이스
M12 B 编码针式和孔式连接器，分配有 2 和 4 针脚
Programming interface
是
Temperaturbereich Gehäuse
-20...+70 ° C
Vzájemné blokování
UNC4-40
出线方向
35°
可提供终端电阻
是
外壳基本材料
ZnAl
总线接口
D-Sub端子 9回路
针
拧紧力矩矩
0.3 Nm
插拔次数
≥ 200
数据传输率
12 MBit/s
湿度
+25°C 时最大为 75%，无冷凝
直插式连接器和针脚分配
符合PROFIBUS总线规格要求
防护等级
IP30

分类

ETIM 8.0
EC001132
ETIM 9.0
EC001132
ETIM 10.0
EC001132
ECLASS 14.0
27-44-03-02
ECLASS 15.0
27-44-03-22
