SAID-M8S-8-THR
그림과 유사
SAID-M8S-8-THR

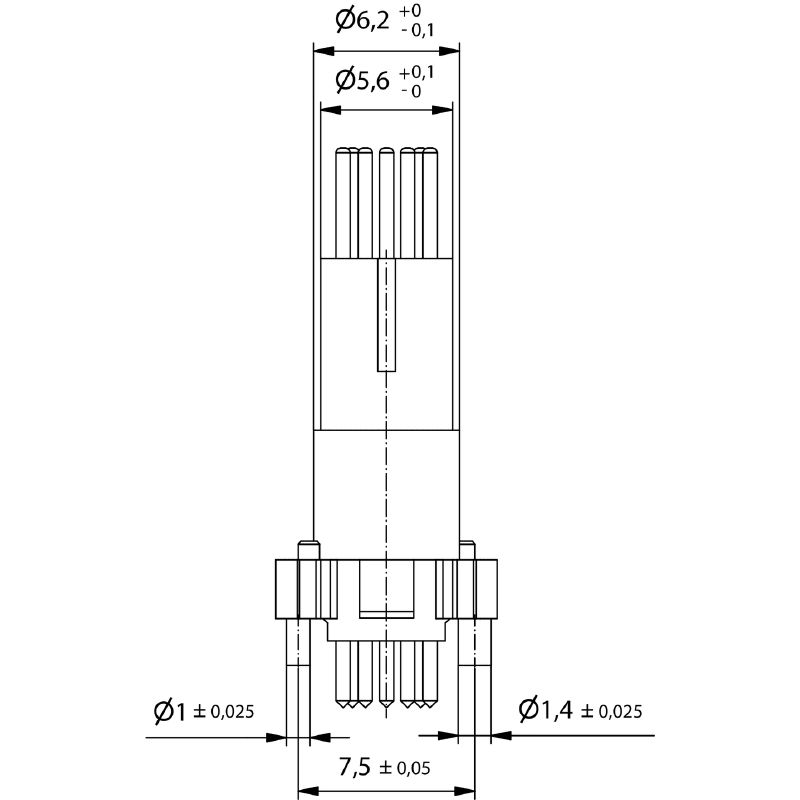

치수 도면
SAID-M8S-8-THR
PCB 디자인
SAID-M8S-8-THR
폴 계획
Male

SAID-M8S-8-THR

내장 플러그, M8, 장착 나사산: , 극 수: 8, 가닥/케이블 길이:

항목 번호 2424150000
데이터 시트 다운로드 Supporto ingegneristico
Använda produkter 15
승인 일반 주문 데이터 Abmessungen und Gewichte 환경 제품 규정 준수 PCB 플러그인 커넥터의 기술 데이터 일반 정보 재질 데이터 Systemkennwerte 분류

승인

ROHS
준수

일반 주문 데이터

버전
내장 플러그, M8, 장착 나사산: , 극 수: 8, 가닥/케이블 길이:
주문 번호
2424150000
유형
SAID-M8S-8-THR
GTIN(EAN)
4050118430707
수량
25 items

Abmessungen und Gewichte

Nettogewicht
2 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

PCB 플러그인 커넥터의 기술 데이터

극 수
8
실드 결선
No
코딩
M8 = 없음
하우징
M8 핀
공칭 전압
30 V
정격 전압
60 V (3폴) / 30 V (4폴, 5폴 및 8폴)
정격 전류
1.5 A
정격 전류
4 A (3폴, 4폴 및 5폴) / 1.5 A (8폴)
온도 범위
-25…95 °C
보호 등급
IP67
접점 표면
Au(금)
Hlavní materiál krytu
LCP
결선 나사산
M8
조임 토크
M8: 0,5 Nm
Verschmutzungsgrad
3 (2 innerhalb des abgedichteten Bereiches)
Steckzyklen
≥ 100
Kontaktmaterial
Cu-leg
Kontermuttermaterial
CuZn, vernickelt
Flanschgehäusematerial
CuZn, vernickelt

일반 정보

극 수
8
UL 94 가연성 등급
V-0
하우징 기본 재질
LCP
Anschlussgewinde
M8
Kontaktmaterial
Cu-leg
Kontaktoberfläche
Au (Gold)
Schutzart
IP67
Steckzyklen
≥ 100

재질 데이터

UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
Au(금)

Systemkennwerte

극 수
8
보호 등급
IP67
플러그 주기
≥ 100
핀 시리즈 수량
1

분류

ETIM 8.0
EC003557
ETIM 9.0
EC003557
ETIM 10.0
EC003557
ECLASS 14.0
27-44-02-23
ECLASS 15.0
27-44-02-23
