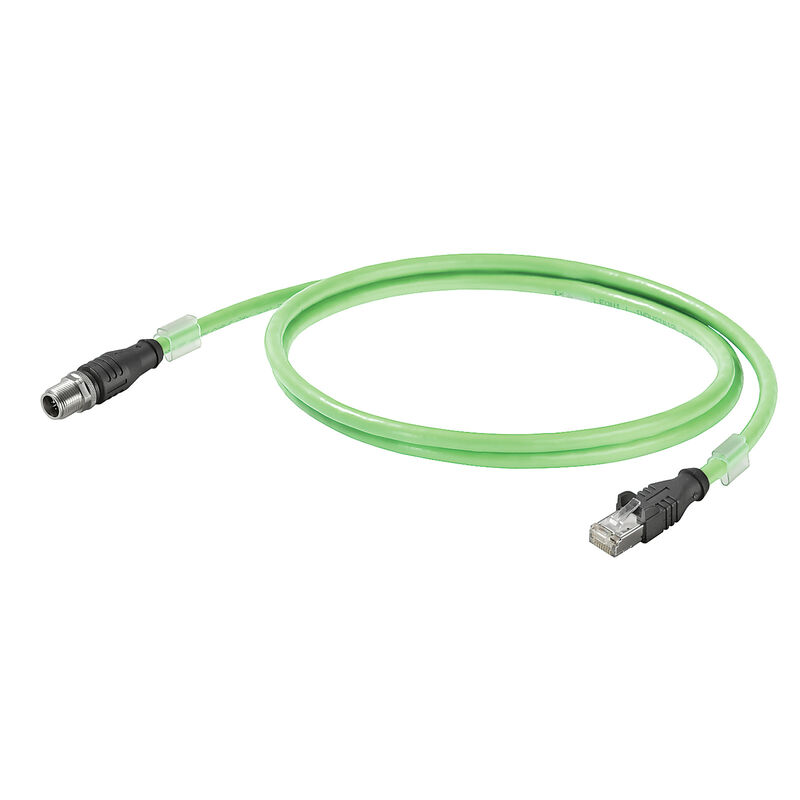

System cable, RJ45 IP 20, M12 X-type IP 67 straight male, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 40 m

Art.-Nr. 1457580400
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 2 Verwandte Artikel 44
Homologaciones General ordering data Dimensiones y pesos Temperatures Environmental Product Compliance Kabelspezifische Standards Normen Kabelaufbau Elektrische Eigenschaften Kabel Mechanische und Materialeigenschaften Kabel Plug, left Plug, right Clasificaciones

Homologaciones

ROHS
Conformidad

General ordering data

Ausfuehrung
System cable, RJ45 IP 20, M12 X-type IP 67 straight male, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 40 m
Best.-Nr.
1457580400
Art
IE-C6EL8UG0400U40XCS-E
GTIN (EAN)
4050118392609
VPE
1 Pieza

Dimensiones y pesos

Länge
40 m
Longitud (pulgadas)
1.574,803 inch
Net weight
1.600 g

Temperatures

Lagertemperatur
-40 °C...80 °C
Betriebstemperatur
-40 °C...80 °C
Verlegetemperatur
-20 °C...60 °C

Environmental Product Compliance

RoHS-Konformitätsstatus
Conforme con exención
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Kabelspezifische Standards

Norm Aufbau
UL-Style 20963
Rauchdichte
According to IEC 61034

Normen

Norm Aufbau
UL-Style 20963
Rauchdichte
According to IEC 61034

Kabelaufbau

Anordnung Adern
verdrilltes Paar
Anzahl der Adern
8
Beschaltung
EIA/TIA T568 B
Farbsequenz Adern - Adernpaare
weiß - blau, weiß - orange, weiß - grün, weiß - braun
Gesamtschirm
Schirmgeflecht aus Kupferdrähten
Isolation
PE
Isolationsdurchmesser
0,98 mm
Kupferdurchmesser
0,48 µm
Leitermaterial
mehrdrähtiger verzinnter Kupferleiter
Litzen
7
Manteldurchmesser, max.
6,7 mm
Manteldurchmesser, min.
6,1 mm
Mantelfarbe
grün (RAL 6018)
Normbezeichnungen
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN
Querschnitt
4*2*AWG 26/7 - 4*2*0,128 mm²
Schirmung
S/FTP
Schirmung Adernpaar
Aluminium foil
Stärke Schirmgeflecht
0,1 mm
Werkstoff Mantel
PUR

Elektrische Eigenschaften Kabel

Charakteristische Impedanz
100 ± 5 Ω bei 100MHz
Kategorie
Cat.6A / Class EA (ISO/IEC 11801 2010)
Schleifenwiderstand
290 Ω/km
Signallaufzeit
5,2 ns/m
Testspannung Ader-Ader-Schirm
700 Vrms, 50 Hz, 1 min
Transferimpedanz
15 mΩ/m at 1 MHz
10 mΩ/m at 10 MHz
30 mΩ/m at 30 MHz

Mechanische und Materialeigenschaften Kabel

Abriebfestigkeit
sehr gut
Biegeradius min, wiederholt
10 x Kabeldurchmesser
Biegeradius, min., einmalig
5 x ケーブル直径
Flammwidrigkeit
gemäß IEC 60332-1-2
Halogene
halogenfrei, gemäß IEC 60754-1
Rauchdichte
According to IEC 61034
Ölbeständigkeit
in accordance with IEC 60811-2-1

Plug, left

Stecker links
RJ45, IP20, male contact, straight, plug, Plastic, shielded

Plug, right

Stecker rechts
M12, X-coded, IP67, male contact, straight, plug, Plastic, shielded

Clasificaciones

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
