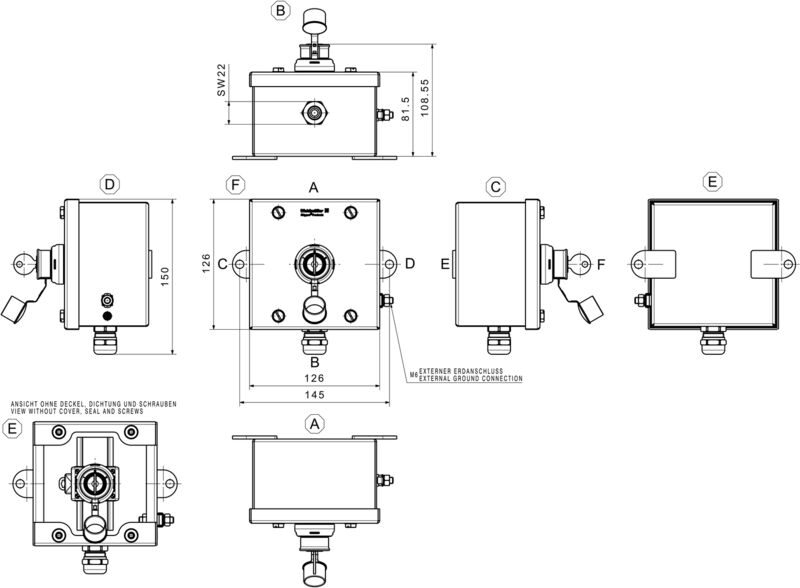

KLIPPON CS STB 1-1
Estación de control Klippon (dispositivo de mando y señalización), Dispositivo de control / señalización, KLIPPON STB 1 SS, Acero inoxidable 1.4404 (316L), Interruptor accionado con llave, 1 contacto normalmente cerrado, 1 contactos normalmente abiertos, -55 °C…55 °C, IP54, IP66
N.º de artículo
1537220000
Propiedades
| Versión | Estación de control Klippon (dispositivo de mando y señalización), Dispositivo de control / señalización, KLIPPON STB 1 SS, Acero inoxidable 1.4404 (316L), Interruptor accionado con llave, 1 contacto normalmente cerrado, 1 contactos normalmente abiertos, -55 °C…55 °C, IP54, IP66 |
| Código | 1537220000 |
| Tipo | KLIPPON CS STB 1-1 |
| GTIN (EAN) | 4050118341362 |
| Cantidad | 1 Pieza |
| Estado de entrega | Este artículo no estará disponible en el futuro. |
| Disponible hasta | 31.08.2024 |
| Profundidad | 81,5 mm |
| Profundidad (pulgadas) | 3,209 inch |
| Profundidad con componentes adicionales | 109 mm |
| Altura | 120 mm |
| Altura (pulgadas) | 4,724 inch |
| Anchura | 120 mm |
| Anchura (pulgadas) | 4,724 inch |
| Medida de fijación, anchura | 145 mm |
| Peso neto | 1.380 g |
| Temperatura ambiente | -55 °C…55 °C |
| Estado de cumplimiento de la directiva RoHS | Conforme con exención |
| Exención RoHS (si procede/conocida) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c0b142f1-4049-4b95-bbc3-9959a2d3b09c |
| Núm. de certificación (ATEX) | TUEV14ATEX7606X |
| Núm. de certificación (IECEX) | IECEXITA14.0013X |
| Núm. de certificación caja terminal (ATEX) | TÜV 14 ATEX 7606 X |
| Núm. de certificación caja terminal (IECEx) | IECEx ITA 14.0013X |
| Núm. de certificación caja terminal (INMETRO) | LMP 21.0019X |
| 1 Posición en caja | Interruptor accionado con llave |
| Versión contacto |
1 contacto normalmente cerrado
1 contactos normalmente abiertos |
| Tensión de servicio, máx. | 400 V |
| Corriente de funcionamiento a 40 °C de temperatura ambiente, máx. |
1.5 mm² - T6 10 A
1.5 mm² - T5 16 A 2.5 mm² - T6 16 A |
| Corriente de funcionamiento a 55 °C de temperatura ambiente, máx. |
1.5 mm² - T4 16 A
1.5 mm² - T5 10 A 2.5 mm² - T5 16 A |
| Actuadores |
Interruptor accionado con llave
3 posiciones de conmutación I - 0 - II (I + II) cierre Llave retirable |
| Taladros Lado B | 1 x M20 |
| Fijación de la tapa | Tornillo hexagonal M5 con ranura y 10 mm de distancia en partes planas |
| Material de la junta de los elementos de funcionamiento y display | EPDM |
| Material de la junta de la caja | Silicona (VMQ) |
| Par de apriete para tornillos de la tapa | 2,5 Nm |
| Par de apriete espárrago de tierra | 7,5 Nm |
| Toma de tierra externa | Pernos de tierra M6, acero inoxidable |
| Toma de tierra interna | Espárragos de tierra M6 x 10 integrados en la tapa, acero inoxidable |
| identificar |
II 2 G Ex d e IIC T* Gb
II 2 D Ex tb IIIC T*°C Db |
| Diámetro de cable del prensaestopas, máx. | 12 mm |
| Diámetro de cable del prensaestopas, mín. | 3 mm |
| Sección de conexión del conductor, flexible, max. | 2,5 mm² |
| Tipo de montaje | Montaje en pared |
| Superficie | pulido de espejo |
| Resistente a los golpes | 7 joules conforme a IEC60079-0 |
| Clase de temperatura |
T4
T5 T6 |
| Material | Acero inoxidable 1.4404 (316L) |
| Material | Acero inoxidable 1.4404 (316L) |
| Superficie | pulido de espejo |
| Carta de colores (similar) | no especificado |
| Color | natural |
| Tipo de protección |
IP54
IP66 |
| Material | Acero inoxidable 1.4404 (316L) |
| Taladros Lado B | 1 x M20 |
| Versión | Soluciones de cajas con homologación Ex, con elementos de control e indicación |
| Homologación/certificado/documento de conformidad |
[TUEV14ATEX7606X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157816)
[IECEXITA14.0013X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157818) [INMETRO Certificado INMETRO - LMP 21.0019X KCS](https://mdcop.weidmueller.com/mediadelivery/asset/900_213805) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1537220000) |
| Catálogo | [Catalogues in PDF-format](LINK/Catalog.html) |
| Folletos | [PI KLIPPON CS EN](http://download.weidmueller.com/asset/download/file/38179) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ETIM 10.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-90 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| ECLASS 15.0 | 27-18-05-02 |
| Homologaciones |   |
