PCF 5.00/11/180 3.5SN OR BX

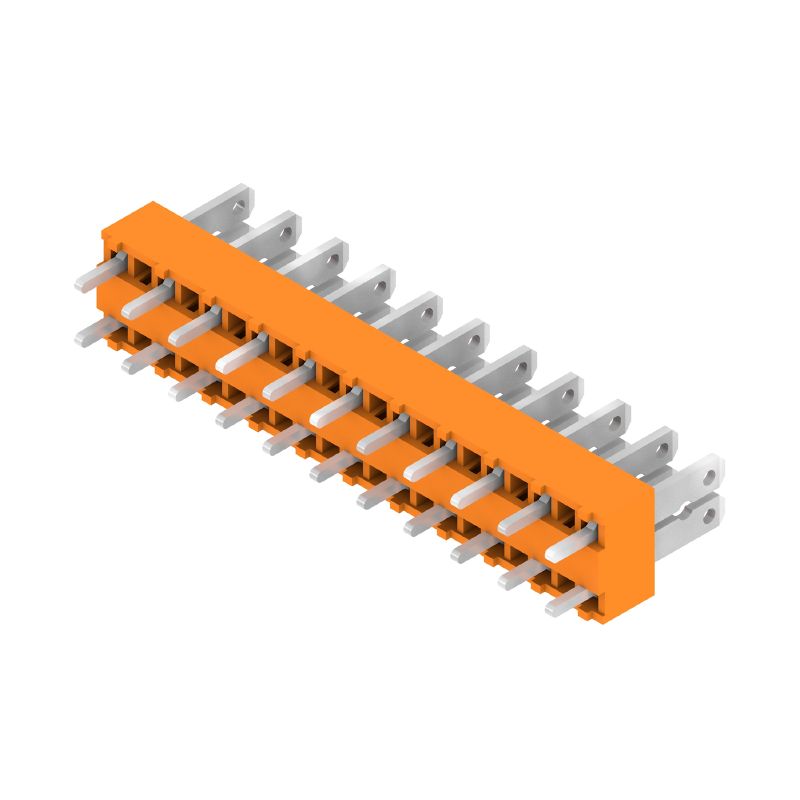

Zdjęcie produktu
PCF 5.00/11/180 3.5SN OR BX

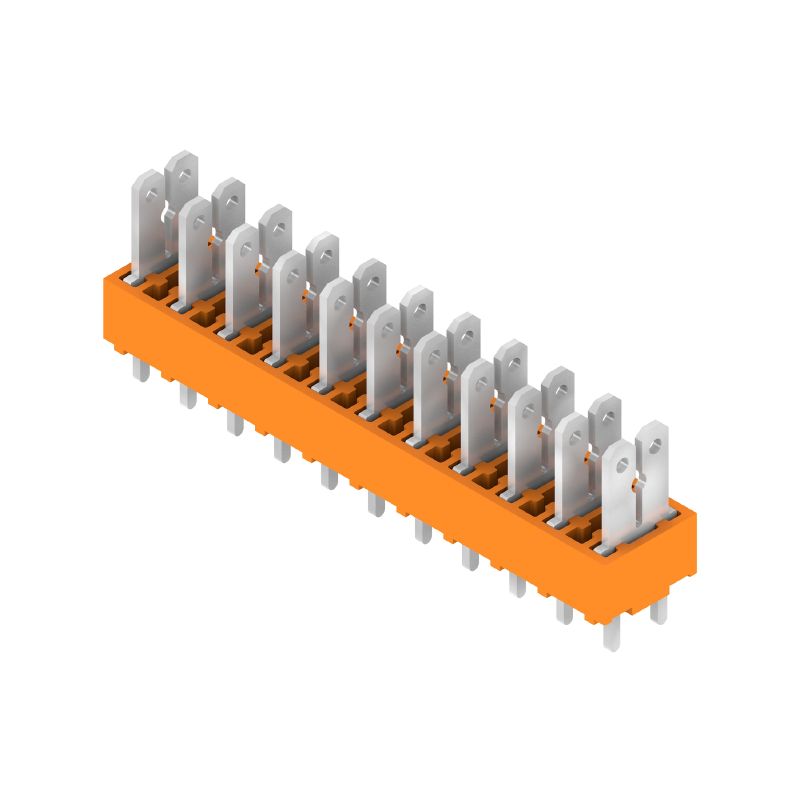

Zdjęcie produktu
PCF 5.00/11/180 3.5SN OR BX
Rysunek wymiarowany

PCF 5.00/11/180 3.5SN OR BX

Zacisk płytki drukowanej, 5.00 mm, Liczba biegunów: 11, 180°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, Port płaski, skrzynia

Nr. produktu 9500510000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 11
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693

Ogólne dane zamówieniowe

Wersja
Zacisk płytki drukowanej, 5.00 mm, Liczba biegunów: 11, 180°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, Port płaski, skrzynia
Nr zam.
9500510000
Typ
PCF 5.00/11/180 3.5SN OR BX
GTIN (EAN)
4008190191559
Ilość
50 szt.
parametry produktu
IEC: 630 V / 24 A
UL: 150 V / 15 A
opakowanie
skrzynia

Wymiary i masa

Głębokość
9,8 mm
Głębokość (cale)
0,386 inch
Wysokość
18,4 mm
Wysokość (cale)
0,724 inch
Najmniejsza wysokość montażu
14,9 mm
Szerokość
54,8 mm
Szerokość (cale)
2,157 inch
Masa netto
7,867 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Parametry systemu

Famiglia prodotti
System PCF
Метод проводного соединения
Port płaski
Монтаж на печатной плате
Połączenie lutowane THR
Направление вывода кабеля
180°
Шаг в мм (P)
5 mm
Шаг в дюймах (P)
0,197 "
Liczba biegunów
11
liczba rzędów z biegunami
1
Монтаж силами заказчика
Nie
Liczba rzędów
1
Długość kołka lutowniczego (l)
3,5 mm
Wymiary kołka lutowniczego
0,8 x 1,0 mm
0,75 x 0,9 mm
Średnica otworu oczka lutowniczego (D)
1,3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
liczba kołków lutowanych na biegun
2
L1 in mm
50 mm
L1 w calach
1,969 "
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 00
Stopień ochrony
IP20
Rezystancja skrośna
1,20 mΩ

Dane materiałowe

Materiał izolacyjny
PA
Barwny
pomarańczowy
Tabela kolorów (podobny)
RAL 2000
grupa materiałów izolacyjnych
I
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Klasa palności wg UL 94
V-2
Materiał styków
Stop Cu
Powierzchnia styku
cynowana
Struktura warstwowa przyłącza lutowanego
1.5...3 µm Ni / 5...7 µm Sn
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Przewody pasujące do złącza

Tekst referencyjny
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
24 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
21 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
24 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
18 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
630 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
odporność na zwarcia
3 x 1s z 192 A

Dane znamionowe wg CSA

협회(CSA)
CSA
Tanúsítvány száma (CSA)
12400-282
Tension nominale (groupe d'utilisation B / CSA)
150 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
15 A
Märkström (användargrupp D / CSA)
10 A
Reference to approval values
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Intézet (UR)
UR
Сертификат № (UR)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
150 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
15 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

opakowanie
skrzynia
Długość VPE
151 mm
Szerokość VPE
132 mm
Wysokość VPE
35 mm

Testy typu

Test: wytrzymałość znaczników
  • Standard:
    DIN IEC 60512-2 rozdział 1 / 05.94
  • Test:
    znacznik początku, identyfikacja typu, znacznik zatwierdzenia UL, znacznik atestu CSA, wytrzymałość
  • Ocena:
    dostępny

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002643
    ETIM 9.0
    EC002643
    ETIM 10.0
    EC002643
    ECLASS 14.0
    27-46-01-01
    ECLASS 15.0
    27-46-01-01
