WIL-LWXXXX-4000D024-655SXX0.3BM12GXXXX
Illustration du produit
WIL-LWXXXX-4000D024-655SXX0.3BM12GXXXX

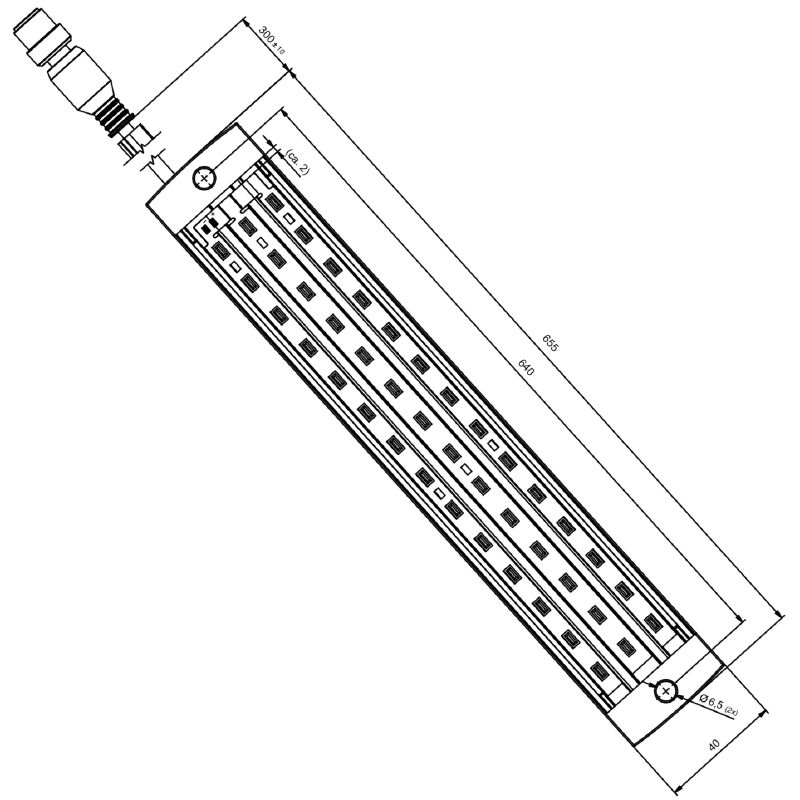

Dessin coté
WIL-LWXXXX-4000D024-655SXX0.3BM12GXXXX
Dessin coté
Male, straight
WIL-LWXXXX-4000D024-655SXX0.3BM12GXXXX
Schéma des pôles
Twin male connector
WIL-LWXXXX-4000D024-655SXX0.3BM12GXXXX

WIL-LWXXXX-4000D024-655SXX0.3BM12GXXXX

Référence produit 2821220000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 12 Autres produits de la même gamme 2
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques techniques du câble Caractéristiques de raccordement Caractéristiques électriques Caractéristiques techniques générales Caractéristiques des matériaux Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E354496

Informations générales de commande

Référence
2821220000
Type
WIL-LWXXXX-4000D024-655SXX0.3BM12GXXXX
GTIN (EAN)
4064675358664
Qté.
1  Pièce

Dimensions et poids

Profondeur
40  mm
Profondeur (pouces)
1,575  inch
Hauteur
8  mm
Hauteur (pouces)
0,315  inch
Largeur
145  mm
Largeur (pouces)
5,709  inch
Poids net
226  g

Températures

Température de fonctionnement
-20 - 60°C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
bf1e8170-69bb-4440-b3e0-4da351a9a3b0
Numéro d'enregistrement EPREL
1324435

Caractéristiques techniques du câble

Câble matériau
PUR
Couleur de la gaine
noir
Matériau de base du boîtier
aluminium traité par anodisation dure
Longueur du câble
0,3  m
Section du conducteur
0,34  mm²

Caractéristiques de raccordement

Le module LED est attachable
non
Version
Mâle, droit
Codage
Codage A
Filetage du raccordement
M12
Couple de serrage
0,8  Nm
Circuit
Mâle 4 (Brins : noir) commande blanche LED, Mâle 3 (Brins : bleu)

Caractéristiques électriques

Tension nominale
24 V DC
Courant nominal
0.924 A
Puissance
22.2 W
Intensité réglable
Oui

Caractéristiques techniques générales

Classe recommandée selon UL pour l'utilisation d'une alimentation électrique
NEC classe 2
Forme du module LED
rectangulaire
Type de raccordement
Prise de raccordement
Équipement électronique sur matériel roulant
Non
Nombre de LED
42
Couleur (TCC)
4000K
Neutral white
Courant faible
2 718  lm
Angle d'émission
40  °
Niveau d'éclairage
830  lux
Durée de vie
60.000 h
Type de montage
Montage par vis
Espacement trou de perçage
640  mm
Tenue aux chocs
IK05
Degré de protection
IP67
Classe d’efficacité (selon la directive EU No. 874/2012)
F

Caractéristiques des matériaux

Matériau de la protection LED
ESG
Matériau de base du boîtier
aluminium traité par anodisation dure
Matériau de la bague filetée
PA
Matériau des capuchons d'extrémité
PBT

Classifications

ETIM 6.0
EC000996
ETIM 7.0
EC000996
ETIM 8.0
EC000996
ETIM 9.0
EC000996
ETIM 10.0
EC000996
ECLASS 9.1
27-11-06-35
ECLASS 10.0
27-11-06-35
ECLASS 11.0
27-11-06-35
ECLASS 12.0
27-11-06-35
ECLASS 13.0
27-11-06-35
ECLASS 14.0
27-11-06-35
ECLASS 15.0
27-11-06-35
