Tulajdonságok
| Verzió | Moduláris elosztó sorkapcsok, PUSH IN, 1.5 mm², 500 V, 17.5 A, sötétbézs |
| Rendelési szám | 1988160000 |

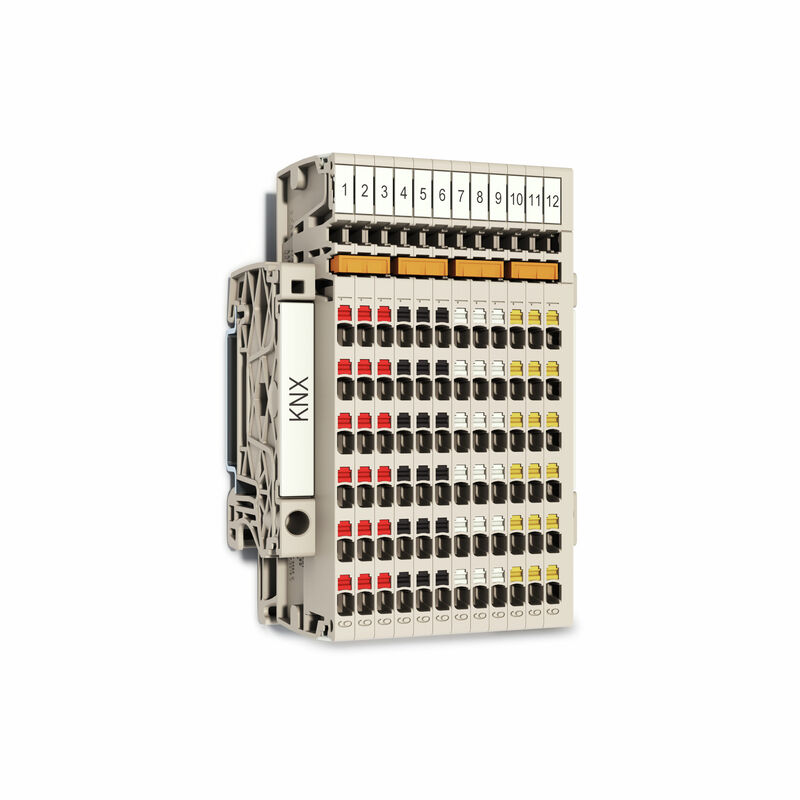

| Típus | AAP11 1.5 LI RD |
| EAN | 4050118372939 |
| Qty. | 50 Darab |
| Mélység | 47 mm |
| Mélység (coll) | 1,85 inch |
| Mélység DIN sínnel együtt | 48 mm |
| Magasság | 85,5 mm |
| Magasság (coll) | 3,366 inch |
| Szélesség | 3,5 mm |
| Szélesség (coll) | 0,138 inch |
| Nettó tömeg | 8,253 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -60 °C |
| Folyamatos üzemi hőmérséklet., max. | 130 °C |
| Anyag | Wemid |
| Szín | sötétbézs |
| A működési elemek színe | piros |
| UL 94 éghetőségi osztály | V-0 |
| Tanúsítvány száma (ATEX) | TUEV17ATEX8030U |
| Tanúsítvány száma (IECEX) | IECEXTUR17.0015U |
| Max. feszültség (ATEX) | 550 V |
| Áram (ATEX) | 13 A |
| Vezetékkeresztmetszet, max. (ATEX) | 1.5 mm² |
| Max. feszültség (IECEX) | 550 V |
| Áram (IECEX) | 13 A |
| Vezetékkeresztmetszet, max. (IECEX) | 1.5 mm² |
| EN 60079-7 jelölés | Ex ec II C Gc |
| 2014/34/EU címke | II 2 G D |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 6 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Bepattintható csapokkal | Nem |
| Felpattintható | Nem |
| Felszerelés típusa | TS 35 |
| Nyitott oldala | jobb |
| Rögzítés típusa | Felpattintható |
| Telepítési útmutató | Sín |
| Csatlakozási irány | felső |
| Csatlakozás típusa | PUSH IN |
| Csatlakozási irány | felső |
| Csatlakozások száma | 6 |
| Csupaszolási hossz | 8 mm |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 0,4 x 2,0 mm |
| Mérőeszköz, IEC 60947-1 | A1 |
| Műanyag gallér nélküli érvéghüvely csőhossza DIN 46228/1 |
|
| Műanyag galléros érvéghüvely csőhossza DIN 46228/4 |
|
| Rögzítési tartomány, névleges csatlakozás, max. | 1,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,14 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 1 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 1,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| B feszültség nagyság (CSA) | 300 V |
| B áram nagyság (CSA) | 13 A |
| C feszültség nagyság (CSA) | 300 V |
| C áram nagyság (CSA) | 13 A |
| D feszültség nagyság (CSA) | 600 V |
| D áram nagyság (CSA) | 5 A |
| Tanúsítvány száma (CSA) | 200039-70089609 |
| Vezeték keresztmetszet, max. (CSA) | 14 AWG |
| Vezeték keresztmetszet, min. (CSA) | 26 AWG |
| Szabványok | IEC 60947-7-1 |
| Sín | TS 35 |
| Telepítési útmutató | Sín |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Névleges keresztmetszet | 1,5 mm² |
| Névleges feszültség | 500 V |
| Névleges DC feszültség | 500 V |
| Névleges áram | 17,5 A |
| Áram maximum vezetékoknál | 17,5 A |
| Szabványok | IEC 60947-7-1 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1,83 mΩ |
| Névleges lökőfeszültség | 6 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 0,56 W |
| Szennyezés súlyossága | 3 |
| Túlfeszültség kategória | III |
| B feszültség nagyság (cURus) | 300 V |
| B áram nagyság (cURus) | 13 A |
| C feszültség nagyság (cURus) | 300 V |
| C áram nagyság (cURus) | 13 A |
| D feszültség nagyság (cURus) | 600 V |
| D áram nagyság (cURus) | 5 A |
| Tanúsítvány száma (cURus) | E60693 |
| Vezetékméret, gyári vezetékezés, max. (cURus) | 14 AWG |
| Vezetékméret, gyári vezetékezés, min. (cURus) | 26 AWG |
| Vezetékméret, terepi vezetékezés, min. (cURus) | 26 AWG |
| Vezetékméret, terepi vezetékzés max. (cURus) | 14 AWG |
| Approval/Certificate/Document of Conformity |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58095)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58129) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58166) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89283) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89284) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [BV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152184) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178458) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_38625) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65549) |
| Tervezési adatok | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1988160000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1988160000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1988160000&norm=0) |
| Tender specification |
[Klippon® Connect 1988160000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_75855)
[Klippon® Connect 1988160000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_75862) |
| User Documentation |
[NTI AAP11](https://mdcop.weidmueller.com/mediadelivery/asset/900_85508)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9,1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| Jóváhagyások |            |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
