SL 5.08HC/16/180LF 3.2SN BK BX

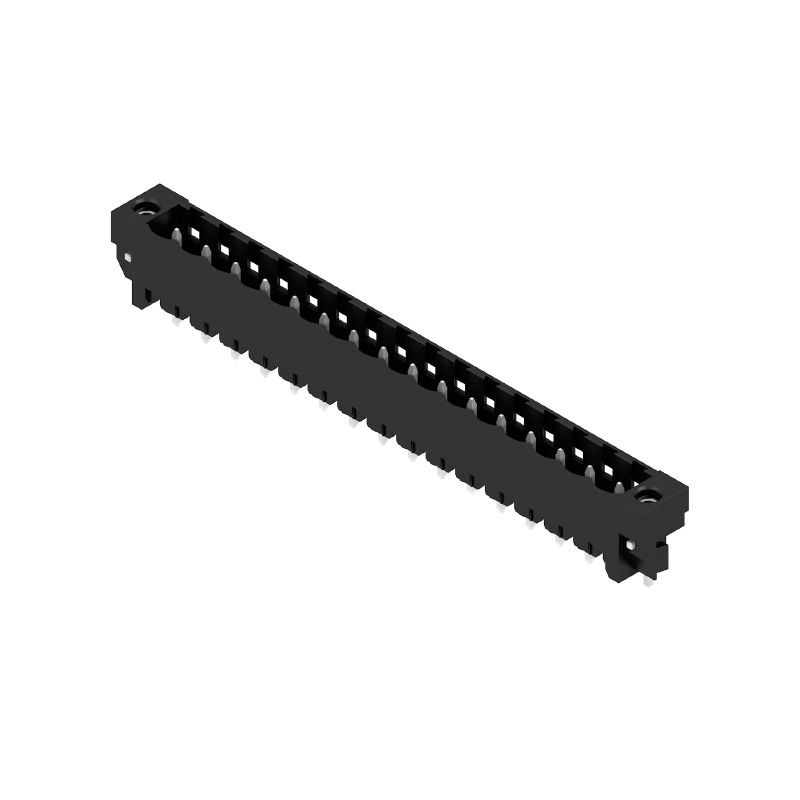

Obrázek výrobku
SL 5.08HC/16/180LF 3.2SN BK BX

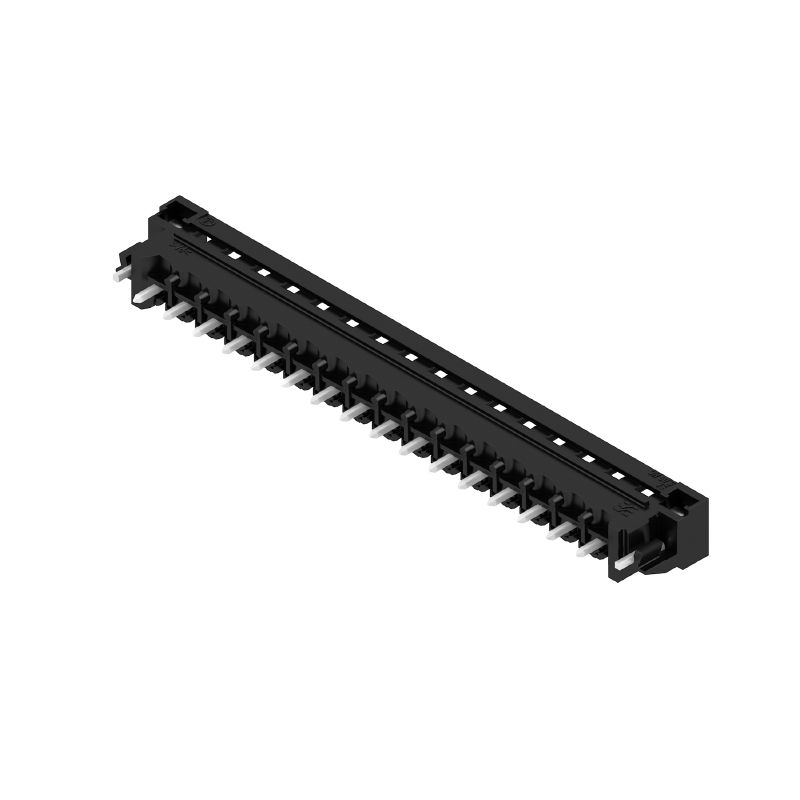

Product image
SL 5.08HC/16/180LF 3.2SN BK BX
Dimensional drawing
SL 5.08HC/16/180LF 3.2SN BK BX
Ventaja del producto
Safe power transmission
Proven properties
SL 5.08HC/16/180LF 3.2SN BK BX
Graph
SL 5.08HC/16/180LF 3.2SN BK BX
Graph
SL 5.08HC/16/180LF 3.2SN BK BX
Diagramm

SL 5.08HC/16/180LF 3.2SN BK BX

Este producto ya no está disponible.

Conector para placa c.i., Conector macho, Brida para soldar, Conexión por soldadura THT, 5.08 mm, Número de polos: 16, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja

N.º de artículo 1149690000
Descargar hoja de datos Soporte técnico Descargas de productos
Es contrapieza de 16 Productos relacionados 18
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Datos generales para pedido

Version
Conector para placa c.i., Conector macho, Brida para soldar, Conexión por soldadura THT, 5.08 mm, Número de polos: 16, 180°, Longitud del terminal de soldadura (l): 3.2 mm, estañado, negro, Caja
Order No.
1149690000
Type
SL 5.08HC/16/180LF 3.2SN BK BX
GTIN (EAN)
4032248932085
Cantidad
18 Pieza
Valores característicos del producto
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Embalaje
Caja
Delivery status
Retirado
Última fecha de pedido
/Date(1793401200000)/

Dimensiones y pesos

Depth
8,5 mm
Profundidad (pulgadas)
0,335 inch
Height
15,2 mm
Altura (pulgadas)
0,598 inch
Altura construcción baja
12 mm
Width
91,08 mm
Anchura (pulgadas)
3,586 inch
Peso neto
5,634 g

Conformidad medioambiental del producto

RoHS Compliance Status
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Huella de carbono del producto
  • Desde la cuna hasta la puerta:
    0,175 kg CO2 eq.

Especificaciones del sistema

Familia del producto
OMNIMATE Signal - Serie BL/SL 5.08
Tipo de conexión
Conexión de tarjetas
Montaje sobre placas c.i.
Conexión por soldadura THT
Paso en mm (P)
5,08 mm
Paso en pulgadas (P)
0,2 "
Angulo de salida
180°
Número de polos
16
Número de terminales de soldadura por polo
1
Longitud del terminal de soldadura (l)
3,2 mm
Tolerancia de longitud del pin de soldadura
+0,1 / -0,3 mm
Dimensiones del pin de soldadura
d = 1,2 mm
octogonal
Dimensiones del pin de soldadura = d tolerancia
0 / -0,03 mm
Diámetro de la perforación (D)
1,5 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
76,2 mm
L1 en pulgadas
3 "
Número de series
1
Número de filas de polos
1
Protección contra contacto según DIN VDE 57106
no insertado con los dedos / insertado por presión de mano
Protección contra contacto según DIN VDE 0470
IP 20 insertado / IP 10 no insertado
IP20
Resistencia de paso
≤5 mΩ
Codificable
Sí
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
10 N
Fuerza de extracción/polo, máx.
7,5 N

Datos del material

Insulating material
PA GF
컬러 코드
negro
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
II
Índice de resistencia al encaminamiento eléctrico (CTI)
≤ 600
Grado inflamabilidad según UL 94
V-0
Contact material
Aleación de Cu
Superficie de contacto
estañado
Estructura de capas de la conexión por soldadura
1...3 µm Ni / 2...4 µm Sn mate
Estructura de capas del contacto del conector
1...3 µm Ni / 2...4 µm Sn mate
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
100 °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
24 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
19 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
21 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
16,5 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
400 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4.000 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV

Datos nominales según CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
18,5 A
Intensidad nominal (Use Group D / CSA)
18,5 A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
18,5 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje
Caja
Longitud de VPE
341 mm
Anchura VPE
136 mm
Altura de VPE
21 mm

Indicación importante

IPC conformity
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Megjegyzések
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Diámetro de la perforación D = 1,4+0,1 mm
  • Diámetro de la perforación del soldador D = 1,5 + 0,1 mm a partir de 9 polos
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
