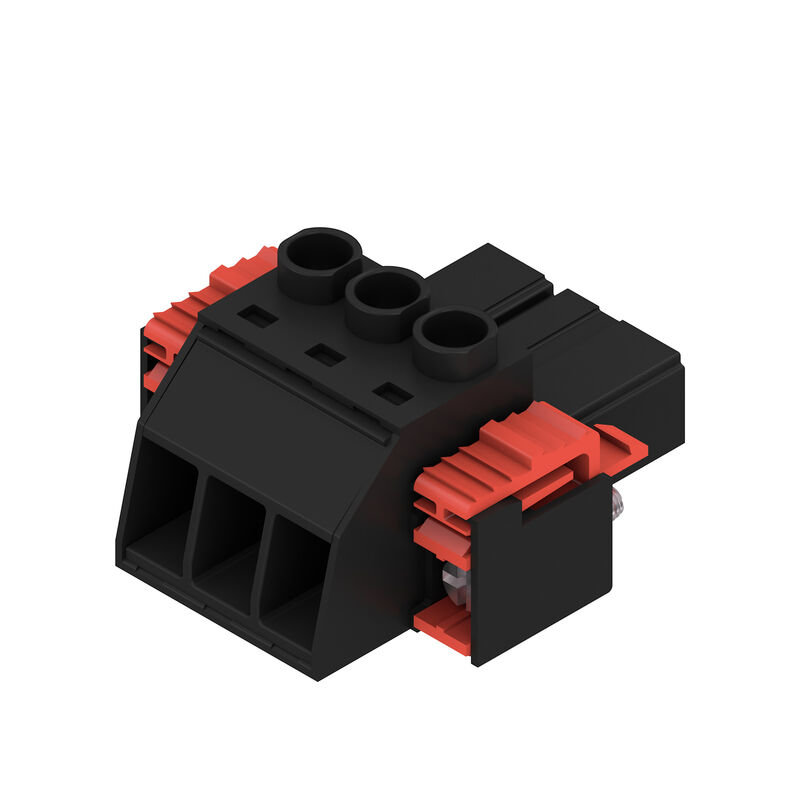

SVZ 7.62HP/03/180SFI SN BK BX
Zdjęcie produktu
SVZ 7.62HP/03/180SFI SN BK BX
Zdjęcie produktu
SVZ 7.62HP/03/180SFI SN BK BX
Rysunek wymiarowany
SVZ 7.62HP/03/180SFI SN BK BX
Wykres
SVZ 7.62HP/03/180SFI SN BK BX
Wykres

SVZ 7.62HP/03/180SFI SN BK BX

Złącze wtykowe do druku, wtyk męski, 7.62 mm, Liczba biegunów: 3, 180°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 6 mm², skrzynia

Nr. produktu 1932190000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1 Jest odpowiednikiem 5 Produkty pokrewne 6
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Version
Złącze wtykowe do druku, wtyk męski, 7.62 mm, Liczba biegunów: 3, 180°, Przyłącze z jarzmem, Zakres zaciskania, maks. : 6 mm², skrzynia
Order No.
1932190000
Type
SVZ 7.62HP/03/180SFI SN BK BX
GTIN (EAN)
4032248582303
Ilość
100 szt.
parametry produktu
IEC: 1000 V / 57 A / 0.2 - 10 mm²
UL: 600 V / 42 A / AWG 24 - AWG 8
opakowanie
skrzynia

Wymiary i masa

Depth
41,45 mm
Głębokość (cale)
1,632 inch
Height
23,1 mm
Wysokość (cale)
0,909 inch
Width
38,1 mm
Szerokość (cale)
1,5 inch
Net weight
19,27 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Parametry systemu

Rodzina produktów
OMNIMATE Power - seria BV/SV 7.62HP
Rodzaj przyłącza
Przyłącze pola
Metoda wykonywania złącz
Przyłącze z jarzmem
Raster w mm (P)
7,62 mm
Raster w calach (P)
0,3 "
Kierunek odejścia przewodu
180°
Liczba biegunów
3
L1 in mm
15,24 mm
L1 w calach
0,6 "
Liczba rzędów
1
liczba rzędów z biegunami
1
Przekrój pomiarowy
6 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym
Stopień ochrony
IP20
Rezystancja skrośna
4,50 mΩ
element kodowany
Tak
Długość odizolowania
12 mm
Moment obrotowy dociągający, min.
0,5 Nm
Moment obrotowy dociągający, maks.
0,6 Nm
śruba dociskowa
M 3
końcówka wkrętaka
0,6 x 3,5
Cykle wpinania
25

Dane materiałowe

Insulating material
PA GF
Colour
czarny
Colour chart (similar)
RAL 9011
grupa materiałów izolacyjnych
II
CTI (Comparative Tracking Index)
≥ 500
Klasa palności wg UL 94
V-0
Contact base material
Stop Cu
Contact material
Stop Cu
Superficie dei contatti
cynowana
Layer structure of plug contact
4...6 µm Sn błyszczące
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
125 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
125 °C

Przewody pasujące do złącza

Clamping range, min.
0,2 mm²
Clamping range, max.
6 mm²
przekrój przyłącza przewodu AWG, min.
AWG 22
Wire connection cross section AWG, max.
AWG 8
jednodrutowe, min. H05(07) V-U
0,2 mm²
jednodrutowe, maks. H05(07) V-U
6 mm²
Гибкий, мин. H05(07) V-K
0,5 mm²
Flessibile, max. H05(07) V-K
10 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
con terminale AEH con collare DIN 46 228/4, max.
6 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
6 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2,8 mm x 2,0 mm; 2,4 mm
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        14 mm
    • Zalecana tulejka kablowa:
      1076980000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        15 mm
    • Zalecana tulejka kablowa:
      9025930000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        15 mm
    • Zalecana tulejka kablowa:
      9019140000
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9004060000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        14 mm
    • Zalecana tulejka kablowa:
      9025910000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      2,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        14 mm
    • Zalecana tulejka kablowa:
      9019170000
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      0186100000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      4 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      0244100000
    • Długość zdejmowania izolacji:
      • znamionowy:
        14 mm
    • Zalecana tulejka kablowa:
      9019200000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      6 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        14 mm
    • Zalecana tulejka kablowa:
      0533500000
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      0191900000
Hivatkozási szöveg
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
57 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
41 A
Rated current, min. number of poles (Tu=40°C)
41 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
41 A
Rated voltage for surge voltage class / pollution degree II/2
1 000 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
1 000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
800 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
8 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
8 kV
Portata transitoria
3 x 1s z 420 A
Clearance, min.
13,56 mm
Distancia de fuga, mín.
13,8 mm

Dane znamionowe wg CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1534443
Napięcie znamionowe (grupa użytkowa B / CSA)
600 V
Napięcie znamionowe (grupa użytkowa C / CSA)
600 V
Napięcie znamionowe (grupa użytkowa D / CSA)
600 V
Prąd znamionowy (grupa użytkowa B / CSA)
35 A
Prąd znamionowy (grupa użytkowa C / CSA)
35 A
Prąd znamionowy (grupa użytkowa D / CSA)
5 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 10
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
600 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
600 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
600 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
42 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
42 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 8
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

opakowanie
skrzynia
Długość VPE
336 mm
Szerokość VPE
151 mm
Wysokość VPE
90 mm

Testy typu

Test: wytrzymałość znaczników
  • Standard:
    DIN EN 61984 rozdział 7.3.2 / 09.02 według wzorca zamieszczonego w DIN EN 60068-2-70 / 07.96
  • Test:
    znacznik początku, identyfikacja typu, raster, typ materiału
  • Ocena:
    dostępny
  • Test:
    wytrzymałość
  • Ocena:
    sprawdzony
Test: nieprawidłowe połączenie (brak możliwości wymiany)
  • Standard:
    DIN EN 61984 rozdziały 6.3 i 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Test:
    180° obrócone z elementami kodowymi
  • Ocena:
    sprawdzony
  • Test:
    180° obrócone bez elementów kodowych
  • Ocena:
    sprawdzony
Test: przekrój zaciskowy
  • Standard:
    DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00, DIN EN 60947-1 rozdział 8.2.4.5.1 / 12.02
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 6 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 6 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 24/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 24/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 10/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 10/19
  • Ocena:
    sprawdzony
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Standard:
    DIN EN 60999-1 rozdziały 7 i 9.1 / 12.00
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 24/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 24/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,5 mm²
  • Ocena:
    sprawdzony
  • Wymaganie:
    1,4 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 6 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 6 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 10/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 10/19
  • Ocena:
    sprawdzony
Test wyciągania
  • Standard:
    DIN EN 60999-1 rozdział 9.5 / 12.00
  • Wymaganie:
    ≥10 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 24/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 24/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,5 mm²
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥80 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 6 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 6 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 10/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 10/19
  • Ocena:
    sprawdzony

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002638
    ETIM 9.0
    EC002638
    ETIM 10.0
    EC002638
    ECLASS 14.0
    27-46-02-02
    ECLASS 15.0
    27-46-02-02
