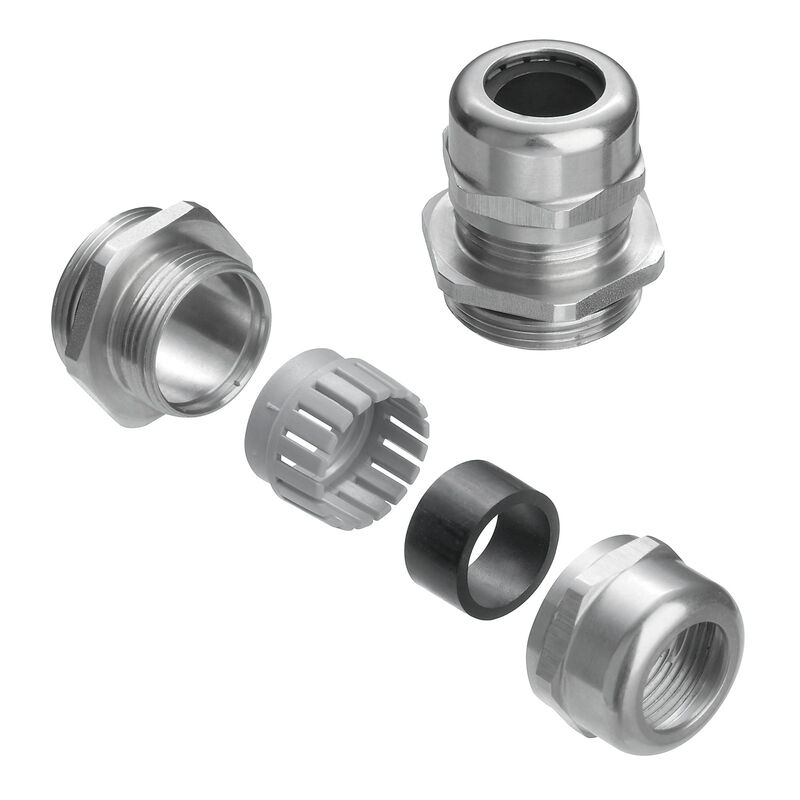

VGM50-SS 68 KB 22-32

VG S (standard acél tömszelence), Tömszelencék, egyenes, M 50, 9 mm, OD min. 22 - OD max. 32 mm, nemesacél 1.4305 (303)

Cikkszám 1009900000

Változat	VG S (standard acél tömszelence), Tömszelencék, egyenes, M 50, 9 mm, OD min. 22 - OD max. 32 mm, nemesacél 1.4305 (303)
Rendelési szám	1009900000
Típus	VGM50-SS 68 KB 22-32
GTIN (EAN)	4032248714728
Qty.	5 Darab

Üzemi hőmérséklet

-40 °C...100 °C

RoHS megfelelőségi állapot	Megfelel, kivétel nélkül
REACH SVHC	No SVHC above 0.1 wt%

Tanúsítvány száma - kábeltömszelence (GERMLLOYD)	E-14047
Tanúsító intézet	DNV

	Type 4X
AF 1. méret	50 mm
AF 2. méret	55 mm
AF mérete	50 mm
Anyag	nemesacél 1.4305 (303)
Csatlakozóadapter nyomatéka, max.	18,5 Nm
Csatlakozóadapter nyomatéka, min.	17,5 Nm
Halogén	Igen
Kábel külső átmérője, max.	32 mm
Kábel külső átmérője, min.	22 mm
Külső menet	M 50
Meghúzási nyomaték	40 Nm
Menet hossza	9 mm
Menetemelkedés	1,5 mm
O-gyűrű	NBR
Tömszelencék	metrikus M 50
Tömítés	NBR
Tömítőbetét	CR
Védelmi osztály	IP54 IP66 IP67 IP68 - 5 bar (30 min.) IP69K
Zárt anya nyomatéka, max.	43 Nm
Zárt anya nyomatéka, min.	41 Nm
Üzemi hőmérsékleti tartomány, max.	100 °C
Üzemi hőmérsékleti tartomány, min.	-40 °C

Approval/Certificate/Document of Conformity	[EU Declaration of Conformity - Standard stainless steel cable gland made from 1.405 (303) stainless steel - DoC DE PS2480 210608 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_250921)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_53584)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1009900000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1009900000)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)

Jóváhagyások	![CE](/picture/CE.gif)
ROHS	Megfelel
