Caratteristiche

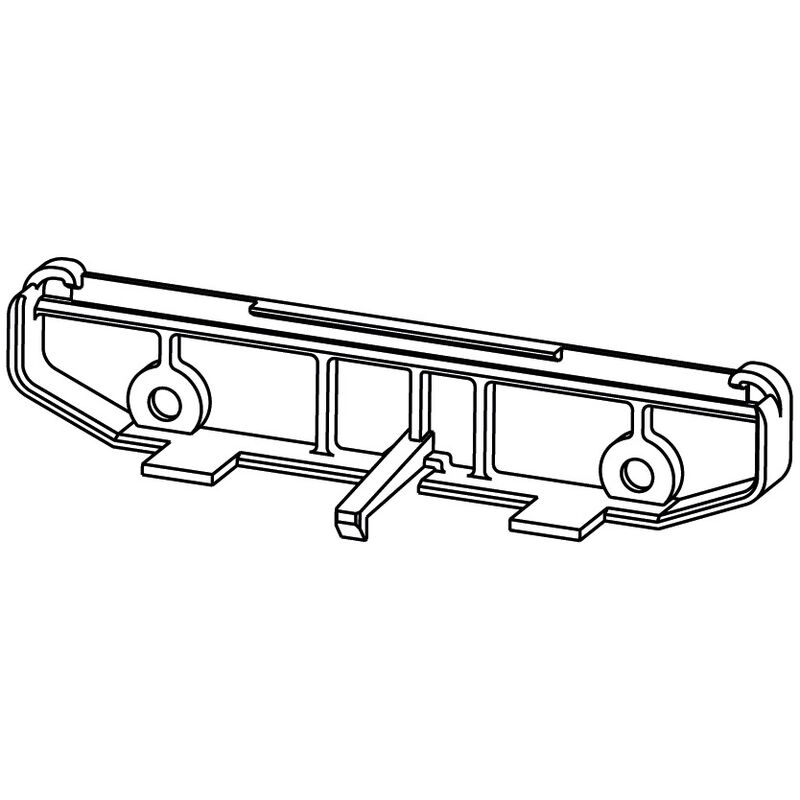

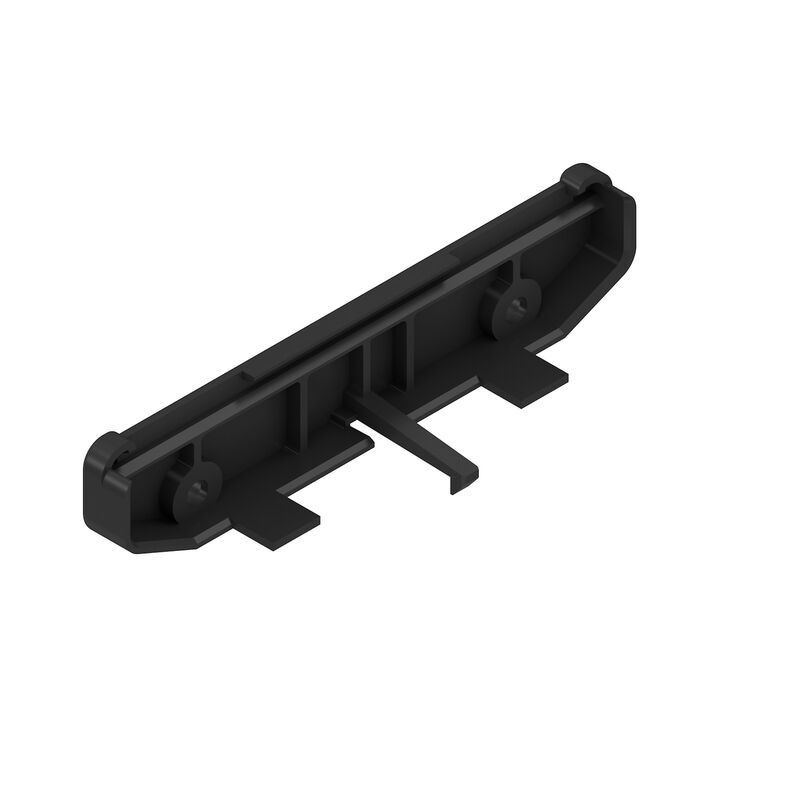

| Versione | Terminale, RS 100 nero, Piastra terminale entrambi i lati, Larghezza: 27.2 mm |
| N. d’ordine | 1057540000 |
| Tipo | AP 100 BK |
| GTIN (EAN) | 4032248799688 |
| CPZ | 20 Pezzo |
| Profondità | 23,8 mm |
| Profondità (pollici) | 0,937 inch |
| Posizione verticale | 108,2 mm |
| Altezza (pollici) | 4,26 inch |
| Larghezza | 27,2 mm |
| Larghezza (pollici) | 1,071 inch |
| Peso netto | 7,4 g |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Classe d'infiammabilità UL 94 | V-2 |
| Comparative Tracking Index (CTI) | 600 ≤ CTI |
| Gruppo materiali isolanti | I |
| Materiale | PA 66 |
| Materiale isolante | PA 66 |
| Superficie | non trattato |
| Colabilità | No |
| Colori | nero |
| Grado di protezione | IP20 installato |

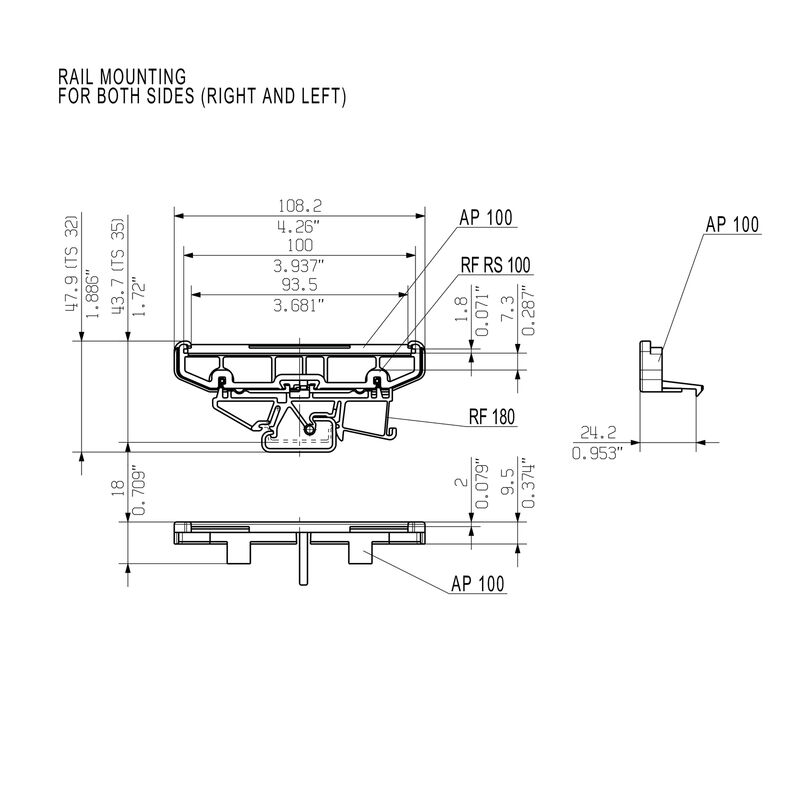

| Guida |
TS 32
TS 35 |
| Tabella dei colori (simile) | RAL 9011 |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60019) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1057540000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1057540000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC002779 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Conforme |
Accessori
-
N. articolo:4019420000Confezione:100 Pezzo
Vite di fissaggio (Morsetto), 0.00 mm, acciaio, Profondità: 7 mm, Larghezza: 16.9 mm, Posizione verticale: 7 mm
Custodie per componenti elettroniciCustodie sagomateCustodia RS - AccessoriVite di fissaggio - per montaggio piastra terminale
È accessorio di
-
N. articolo:4352940000Confezione:2 Metro
Custodia sagomata, RS 100 nero, Profilato plastico, Larghezza: 2000 mm
-
N. articolo:4144870000Confezione:2 Metro
Custodia sagomata, RS 100 arancione, Profilato plastico, Larghezza: 2000 mm
Custodie per componenti elettroniciCustodie sagomateRS 100 - Custodia sagomataPF RS 100 - Profilato plastico
Componente singolo di
-
N. articolo:1062430000Confezione:1 Pezzo
Custodia sagomata, Kit campionatura, RS 100
Morsetti e connettori per circuito stampatoCampionatura - OMNIMATE
