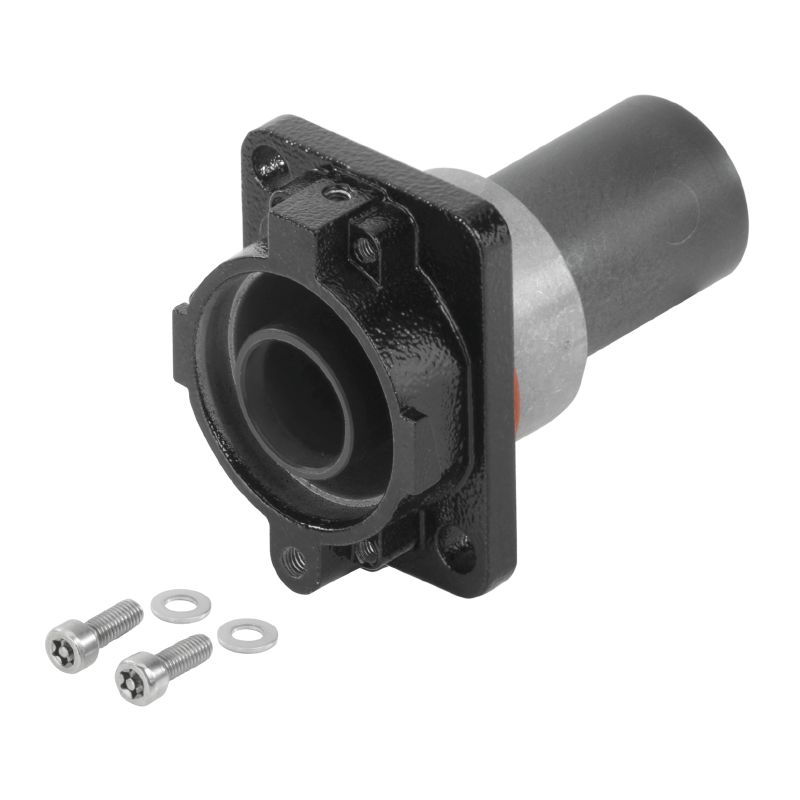

HDC HP550 ABGH F185

HDC HP550 ABGH F185

HDC - Custodie, Femmina, 1500 V, 550 A, Numero di poli: 1, Collegamento a crimpare, Grandezza: 550

N. articolo 2486380000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 1 Prodotti correlati 16
Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dimensioni Dati generali Dati generali Nota importante Classificazioni Omologazioni

Dati generali per l’ordinazione

Versione
HDC - Custodie, Femmina, 1500 V, 550 A, Numero di poli: 1, Collegamento a crimpare, Grandezza: 550
N. d’ordine
2486380000
Tipo
HDC HP550 ABGH F185
GTIN (EAN)
4050118497229
CPZ
1  Pezzo

Dimensioni e pesi

Profondità
80  mm
Profondità (pollici)
3,15  inch
Posizione verticale
152  mm
Altezza (pollici)
5,984  inch
Larghezza
60  mm
Larghezza (pollici)
2,362  inch
Peso netto
432,59  g

Temperature

Valori limite di temperatura
-40 °C ... 120 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
d447edfa-0214-4f34-b5ba-82eae491b46a

Dimensioni

Larghezza
60  mm

Dati generali

BG
550
Classe d'infiammabilità UL 94
V-0
Colori
Nero (simile a RAL 9005)
Corrente di dimensionamento (DIN EN 61984)
550  A
Esecuzione custodia
Base passante
Grandezza
550
Numero di poli
1
Serie
HighPower
Sezione di collegamento cavo
185  mm²
Superficie
Verniciatura a polvere
Tensione di dimensionamento (DIN EN 61984)
1.500  V
Tensione impulsiva di dimensionamento (DIN EN 61984)
10  kV
Tipo
Femmina
Tipo di collegamento
Collegamento a crimpare
Grado di protezione
IP68 quando bloccato

Dati generali

Colori
Nero (simile a RAL 9005)
Esecuzione inserto
HighPower 550 A
Materiale dei contatti
Lega di rame
Materiale della custodia
Alluminio pressofuso
Materiale di tenuta
Gomma di silicone
Serie
HighPower
Sezione di collegamento cavo, max.
185  mm²
Sezione di collegamento dei conduttori
185 mm²
Superficie
Verniciatura a polvere
Tipo
Femmina
Tipo di collegamento
Collegamento a crimpare

Nota importante

Informazioni sul prodotto
A seconda del funzionamento desiderato, le tensioni generate internamente possono sovrapporre la tensione di lavoro e contenere picchi corrispondenti. È indispensabile garantire che tali tensioni di picco non superino la tensione nominale. Per applicazioni al di fuori di queste specifiche, non esitate a contattarci.

Classificazioni

ETIM 6.0
EC000437
ETIM 7.0
EC000437
ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 9.0
27-44-02-02
ECLASS 9.1
27-44-02-02
ECLASS 10.0
27-44-02-02
ECLASS 11.0
27-44-02-02
ECLASS 12.0
27-44-02-02
ECLASS 13.0
27-44-02-02
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02

Omologazioni

ROHS
Conforme
