KLIPPON K02
KLIPPON K02

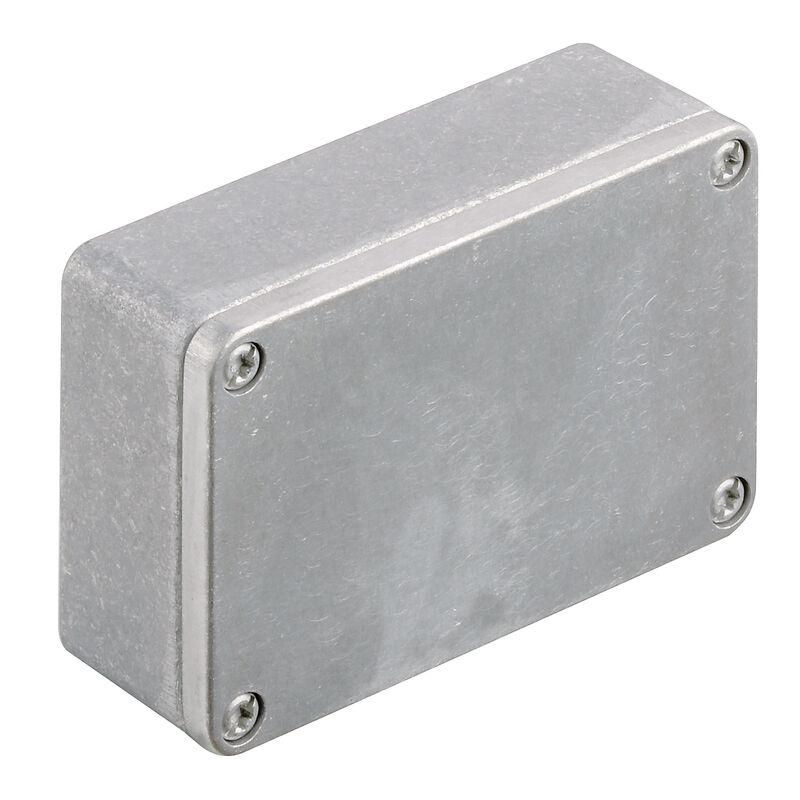

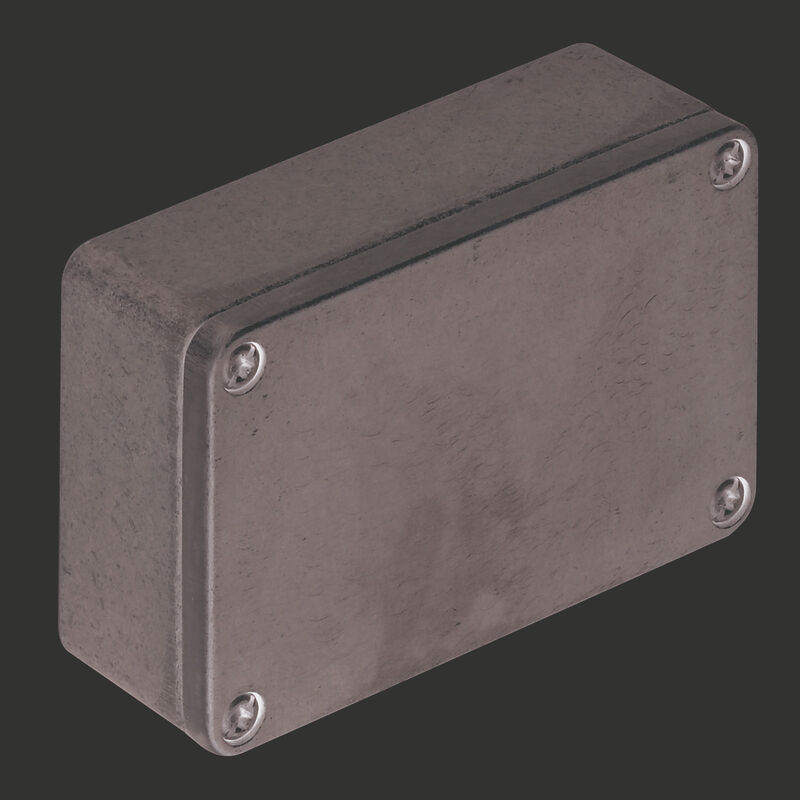

Simile alla figura
KLIPPON K02
Disegno quotato

KLIPPON K02

Klippon K (custodia vuota in alluminio), Custodia vuota, Custodia in alluminio, Posizione verticale: 64 mm, Larghezza: 98 mm, Profondità: 34 mm, Materiale di base: alluminio AlSi12, non trattato, argento

N. articolo 1565250000
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 4
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Collegamenti a vite Collegamenti a vite a destra Collegamenti a vite in alto / in basso Numeri certificati custodia PE70 Dati Generali Equipaggiamento orizzontale Equipaggiamento verticale Classificazioni

Omologazioni

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E197061

Dati generali per l’ordinazione

Version
Klippon K (custodia vuota in alluminio), Custodia vuota, Custodia in alluminio, Posizione verticale: 64 mm, Larghezza: 98 mm, Profondità: 34 mm, Materiale di base: alluminio AlSi12, non trattato, argento
Référence
1565250000
Típus
KLIPPON K02
GTIN (EAN)
4008190085025
Ilość
6 Pezzo

Dimensioni e pesi

Profondeur
34 mm
Profondità (pollici)
1,339 inch
Height
64 mm
Altezza (pollici)
2,52 inch
Szélesség
98 mm
Larghezza (pollici)
3,858 inch
Mounting dimension - height
36 mm
Larghezza di fissaggio
86 mm
Peso netto
178,053 g

Temperature

Рабочая температура
-40 °C...80 °C

Conformità ambientale del prodotto

RoHS-kompatibilitetsstatus
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Collegamenti a vite

M12
1
M16
1

Collegamenti a vite a destra

M12
1
M16
1

Collegamenti a vite in alto / in basso

M12
3
M16
3
M20
2

Numeri certificati custodia

Condizioni di omologazione
cULus
RMRS
DNV
Dichiarazione di conformità n. (DoC LVD)
DE PS2410 160412 001ISS03
N° Certificato (cULus)
E197061
N° certificato (DNV)
TAE00002SM

PE70 Dati Generali

Allegato coperchio
M4 torx stainless steel screws with slot
Altezza apertura di accesso
57,8 mm
Campi di applicazione
Processo industriale
Sistema dei trasporti
Costruzioni navali
Industria degli imballaggi
Impianti portuali
Settore meccanico
Carico max.
0,627 kg
Coperchio
Sì
Coppia di serraggio delle viti coperchio
2,5 Nm
Fissaggio dei componenti
fori filettati M3
Fissaggio della custodia
fori 4 mm
Grado di protezione
IP66
IP67
IP68
Grado di protezione (UL)
Type 4
Type 4X
Larghezza apertura di accesso
91,8 mm
Materiale delle guarnizioni
Cloroprene
Materiale di base
alluminio AlSi12
Norme
EN 45545-2:2013
Nota: grado di protezione
IP68 (t=72h, h=1m)
Numero di viti sul coperchio
4
Piastra a flangia
No
Resistenza agli urti
10 J versione standard
Spessore del materiale del coperchio
2,5 mm
Spessore del materiale della custodia
3,1 mm
Superficie
non trattato
Temperatura d'esercizio , max.
80 °C
Temperatura d'esercizio , min.
-40 °C

Equipaggiamento orizzontale

WDU 2,5 / ZDU 2,5 / IDU 2,5
1x1*
WDU 4 / ZDU 4
1x1*

Equipaggiamento verticale

WDU 2,5 / ZDU 2,5 / IDU 2,5
1x1*
WDU 4 / ZDU 4
1x1*

Classificazioni

ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
