Caratteristiche

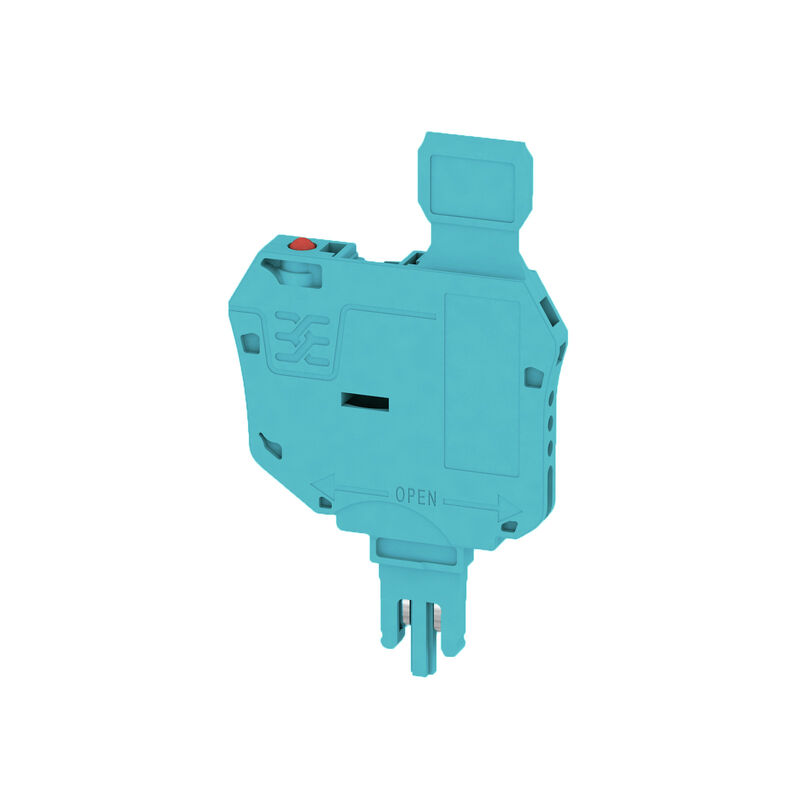

| Versione | Portafusibile per morsetto componibile passante, blu, 2.31 A, innestabile, V-0, Wemid |
| N. d’ordine | 1005250000 |
| Tipo | SIHA 3/G20/LD 10-36V BL |
| GTIN (EAN) | 4032248712038 |
| CPZ | 25 Pezzo |
| Profondità | 63,1 mm |
| Profondità (pollici) | 2,484 inch |
| Posizione verticale | 39,38 mm |
| Altezza (pollici) | 1,55 inch |
| Larghezza | 6 mm |
| Larghezza (pollici) | 0,236 inch |
| Peso netto | 8,56 g |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | blu |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione | Elemento fusibile |
| Istruzioni di montaggio | Istruzioni d'uso/catalogo |
| Tipo di montaggio | innestato |
| Campo delle temperature di impiego, max. | 120 °C |
| Istruzioni di montaggio | Istruzioni d'uso/catalogo |
| Titolo dell'immagine 02 | Illustrazione del prodotto |
| Disegno legenda-02 | Come da figura |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59333) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1005250000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1005250000) |
| Notifica modifica prodotto |
[PCN - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_102089)
[PCN - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_151770) |
| Documentazione utente |
[Beipackzettel_SIHA3.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35488)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ECLASS 14.0 | 27-25-03-90 |
| ROHS | Conforme |
