Caratteristiche
| Versione | Interfaccia, RS, 2 x AKB (50P), LL2N 5,08 mm |
| N. d’ordine | 1384090000 |

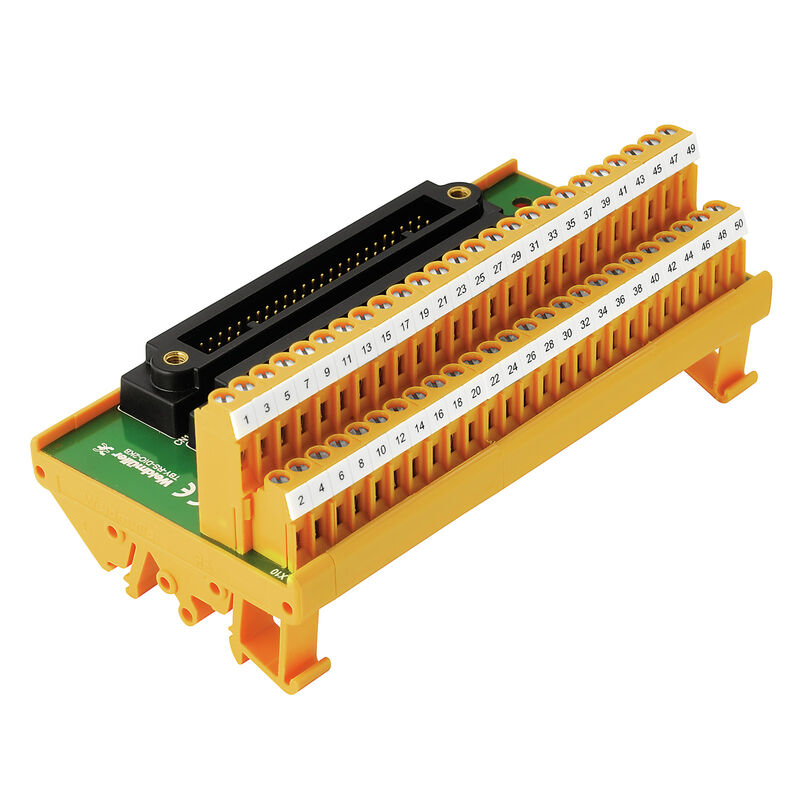

| Tipo | TBY-C3-UNIV-2KB-S |
| GTIN (EAN) | 4050118185713 |
| CPZ | 1 Pezzo |
| Profondità | 56 mm |
| Profondità (pollici) | 2,205 inch |
| Posizione verticale | 70 mm |
| Altezza (pollici) | 2,756 inch |
| Larghezza | 135 mm |
| Larghezza (pollici) | 5,315 inch |
| Peso netto | 181,9 g |
| Temperatura di magazzinaggio | -40...85 °C |
| Temperatura d'esercizio | -25...70 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 129f70cd-a122-4009-92ba-8bd2209bc45b |
| Indicatore di stato a LED per canale | No |
| Separazione per canale | No |
| Punto di misura della tensione | No |
| Punti di controllo misura corrente | No |
| Tipo di punto di prova | No |
| Interruttore | No |
| Fusibile nel canale | No |
| Stato LED tensione di alimentazione | No |
| Fusibile alimentazione tensione | No |
| Collegamento (lato campo) | LL2N 5,08 mm |
| Collegamento (lato comando) | 2 x AKB (50P) |
| Numero di poli (lato comando) | Connettore maschio 50 poli |
| Tensione d'esercizio | 50 V AC / 70 V DC |
| Corrente max. per canale | 1 A |
| Corrente nominale totale | 1 A |
| Tensione nominale | < 50 V AC |
| Classe di sovratensione | III |
| Grado di lordura | 2 |
| Controllo resistenza agli impulsi | 0,8 kV |
| Tensione di prova isolamento AC | 0,35 kV |
| Campo di serraggio, max. | 6 mm² |
| Campo di serraggio, min. | 0,13 mm² |
| Coppia di serraggio, max. | 0,6 Nm |
| Coppia di serraggio, min. | 0,5 Nm |
| Fisso, min. H05(07) V-U | 0,5 mm² |
| Flessibile con boccola, max. | 2,5 mm² |
| Flessibile con boccola, min. | 0,5 mm² |
| Flessibile, max. H05(07) V-K | 4 mm² |
| Flessibile, min. H05(07) V-K | 0,5 mm² |
| Lunghezza di spellatura | 6 mm |
| rigido, max. H05(07) V-U | 6 mm² |
| Sezione di collegamento cavo max, AWG | AWG 12 |
| Sezione di collegamento cavo min, AWG | AWG 26 |
| Tipo di collegamento | Collegamento a vite |
| Tubetto con collare isolante, max. | 2,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Campo di serraggio, min. | 0,13 mm² |
| Campo di serraggio, max. | 6 mm² |
| Fisso, min. H05(07) V-U | 0,5 mm² |
| Fisso, max. H05(07) V-U | 6 mm² |
| Flessibile, min. H05(07) V-K | 0,5 mm² |
| Flessibile, max. H05(07) V-K | 4 mm² |
| Flessibile con boccola, max. | 2,5 mm² |
| Flessibile con boccola, min. | 2,5 mm² |
| Terminale con collare isolante, max. | 0,5 mm² |
| Sezione del conduttore, min. AWG | AWG 12 |
| Sezione del conduttore, max. AWG | AWG 26 |
| Coppia di serraggio, min. | 0,5 Nm |
| Coppia di serraggio, max. | 0,6 Nm |
| Lunghezza di spellatura | 6 mm |
| Notifica modifica prodotto | [20210602 Technical change to TBY interfaces](https://mdcop.weidmueller.com/mediadelivery/asset/900_217416) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-14-11-52 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Omologazioni |  |
| ROHS | Conforme |
