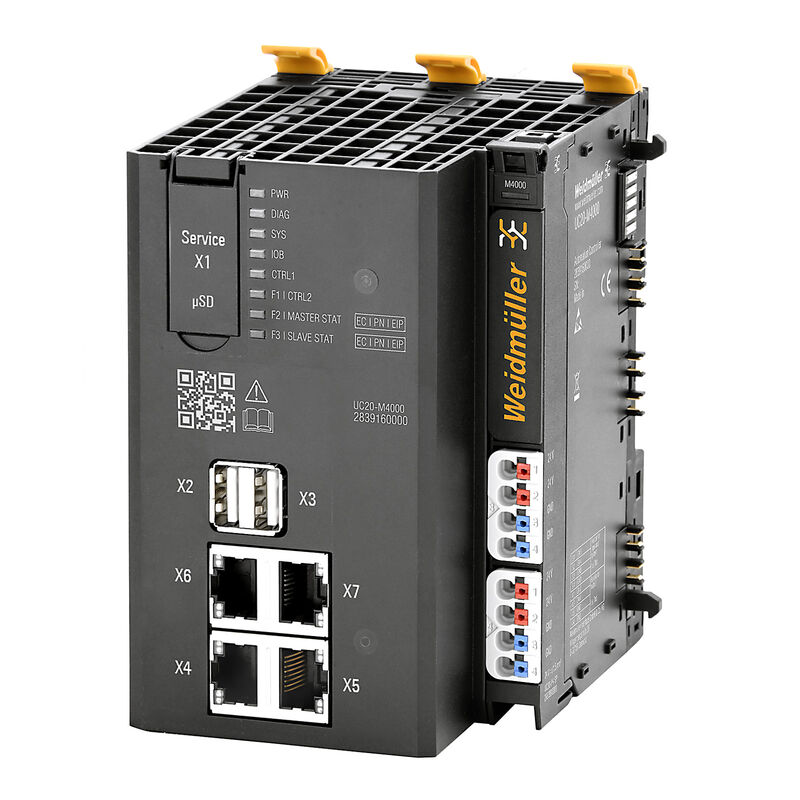

UC20-M4000
UC20-M4000

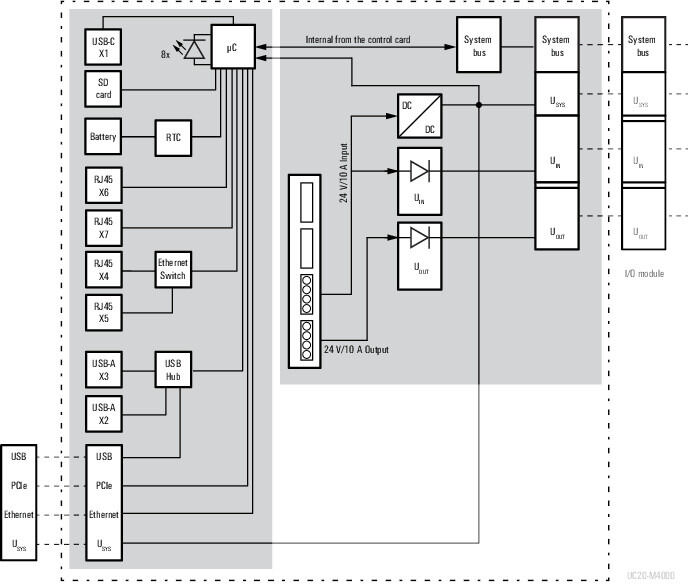

Block diagram
UC20-M4000

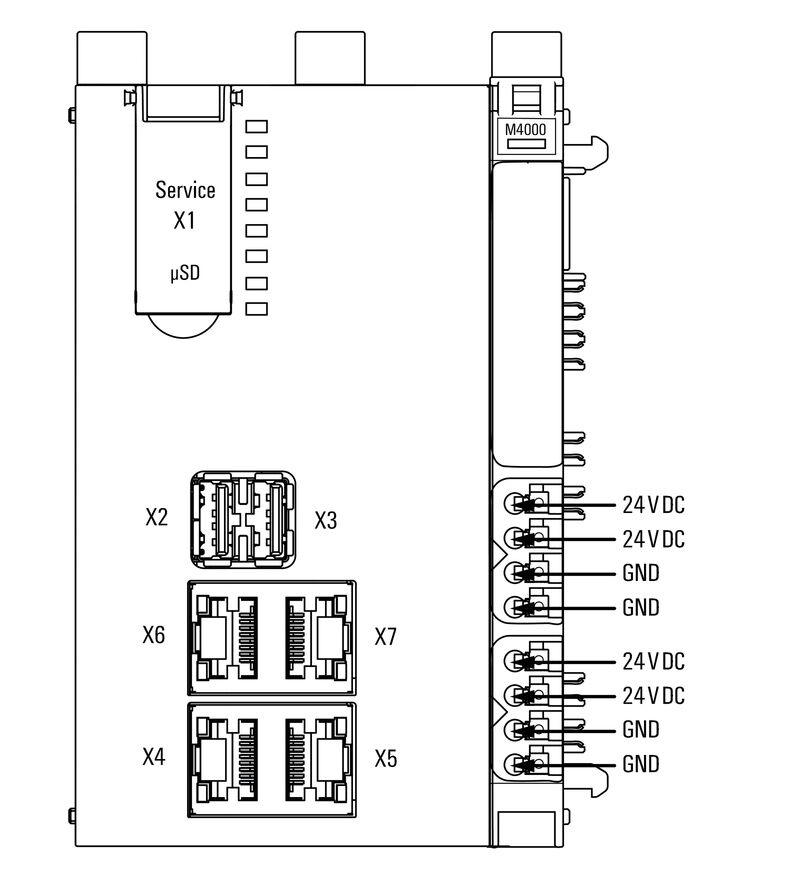

Connection diagram

UC20-M4000

Automatisering och EDGE-styrning, förinställerad u-OS, stöder containerprogramvara, öppen, fintrådig, oberoende, Quad Core ARM Cortex A53, 1200 MHz, -40 °C...70 °C, IP20

Produkt-ID 2839160000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Stöd för programvara Nedladdningar av produkter
Tillbehör 6 Använda produkter 2
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Sannolikhet för bortfall Miljööverenstämmelse för produkt Anslutningsdata Allmänna data Nätdel Systemdata Garanti Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat-nr (cULusEX)
E223527

Allmänna beställningsdata

Utförande
Automatisering och EDGE-styrning, förinställerad u-OS, stöder containerprogramvara, öppen, fintrådig, oberoende, Quad Core ARM Cortex A53, 1200 MHz, -40 °C...70 °C, IP20
Art.nr.
2839160000
Typ
UC20-M4000
GTIN (EAN)
4064675446125
Förp.
1 items

Mått och vikter

Djup
101 mm
Byggdjup (tum)
3,976 inch
Höjd
120 mm
Bygghöjd (tum)
4,724 inch
Bredd
80 mm
Byggbredd (tum)
3,15 inch
Montagemått höjd
120 mm
Nettovikt
604 g

Temperaturer

Lagertemperatur
-40 °C ... +85 °C
Drifttemperatur
-40 °C...70 °C

Sannolikhet för bortfall

Säkerhetsintegritetsnivå (SIL) i enlighet med IEC 61508
Ingen
MTBF
28 a
MTBF
  • Enligt standard:
    MIL-HDBK-217-FN2
  • Drifttid (timmar), min.:
    250 188 h
  • Omgivningstemperatur:
    50 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6aI, 6c, 7a, 7cI
REACH SVHC
1, 2-dimethoxyethane; ethylene glycol dimethyl ether (EGDME) 110-71-4
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
Lead titanium trioxide 12060-00-3
Diboron trioxide 1303-86-2
Lead monoxide 1317-36-8
Lead 7439-92-1
Diphenyl(2,4,6-trimethylbenzoyl)phosphine oxide 75980-60-8
SCIP
e072cb22-9158-42b9-8dad-1408ca2860c6

Anslutningsdata

Anslutningstyp
PUSH IN
Ledaranslutningsarea, flertrådig, max.
1,5 mm²
Ledararea, fintrådig, min.
0,14 mm²
Ledardiameter, entrådig max.
1,5 mm²
Ledardiameter, entrådig min.
0,14 mm²
Ledardiameter, entrådig, max. (AWG)
AWG 26
Ledardiameter, entrådig, min. (AWG)
AWG 16
Ledardiameter, fintrådig, max. (AWG)
AWG 26
Ledardiameter, fintrådig, min. (AWG)
AWG 16

Allmänna data

Brännbarhetsklass enligt UL 94
V-0
Drifttemperatur installationsberoende
  • Monteringsposition:
    vågrätt
  • Drifthöjd, max.:
    2 000 m
  • Monteringsposition:
    vertikal
  • Drifthöjd, max.:
    2 000 m
  • Monteringsposition:
    vågrätt
  • Drifthöjd, max.:
    3 000 m
  • Monteringsposition:
    vertikal
  • Drifthöjd, max.:
    3 000 m
Luftfuktighet (drift)
10 % till 95 %, icke-kondenserande enligt IEC 61131-2
Luftfuktighet (lagring)
10 % till 95 %, icke-kondenserande enligt IEC 61131-2
Luftfuktighet (transport)
10 % till 95 %, icke-kondenserande enligt IEC 61131-2
Lufttryck (drift)
≥ 795 hPa as per IEC 61131-2
Lufttryck (lagring)
≥ 700 hPa as per IEC 61131-2
Lufttryck (transport)
≥ 700 hPa as per IEC 61131-2
Montageskena obestyckad
TS 35

Nätdel

Matningsspänning för utgångar
24 V DC +20 %/ -15 %
Matningsspänning, system och ingångar
24 V DC +20 %/ -15 %
Matningsström för Iin (strömingångskretsen) , max.
10 A
Matningsström för Iut (strömutgångskretsen) , max.
10 A
Strömförbrukning från Isys, typ.
116 mA

Systemdata

Anslutning
PUSH IN
Antal moduler, max.
64
Användaruppgifter minnesstorlek
16 GB
Fältbussprotokoll
EtherNet/IP
PROFINET
Gränssnitt
2x Host (USB-A 2.0)
4x 1 Gbps (RJ45)
Gränssnitt för konfigurering
USB-C (3.1)
MicroSD CARD
Minne (Flash)
16 GB
Modultyp
Styrenhet
Möjlighet att utöka minnet av programdata
Ja
Processor
Quad Core ARM Cortex A53, 1200 MHz
Processor (NRT-kärna)
4x A53 (4x 2,3 DMIPS/MHz) @ 1200 MHz
Programdatans minnesstorlek
4 GB
Programmeringsmiljö
CODESYS
Realtidsklocka
Med batteribuffert
Tekniskt verktyg
u-OS
Typ av minne för användaruppgifter
eMMC
Typ av programdatans minne
DDR4

Garanti

Tidsperiod
1 år

Viktig hänvisningstext

Produktinformation
The matching end brackets are included with the control.

Klassificeringar

ETIM 8.0
EC000236
ETIM 9.0
EC000236
ETIM 10.0
EC000236
ECLASS 14.0
27-24-22-07
ECLASS 15.0
27-24-22-07
