BLF 3.50/04/180LR SN OR BX

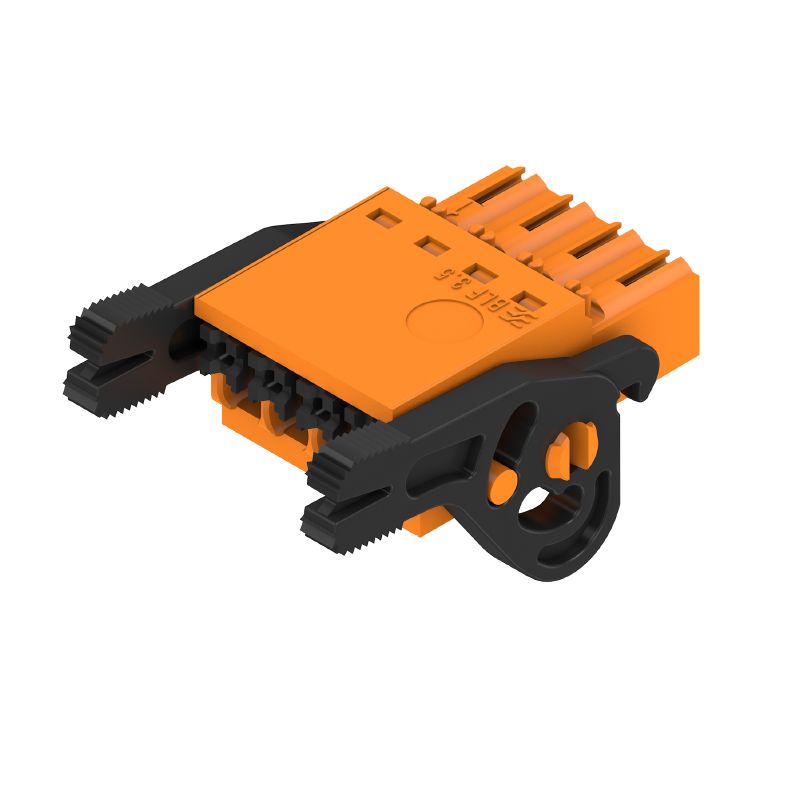

Imagen de producto
BLF 3.50/04/180LR SN OR BX
Imagen de producto
BLF 3.50/04/180LR SN OR BX
Dimensional drawing
BLF 3.50/04/180LR SN OR BX
Curva de deriva
BLF 3.50/04/180LR SN OR BX
Curva de deriva
BLF 3.50/04/180LR SN OR BX
Ventaja del producto
Solid PUSH IN contact
Safe and durable

BLF 3.50/04/180LR SN OR BX

PCB plug-in connector, female plug, 3.50 mm, Number of poles: 4, 180°, PUSH IN with actuator, Clamping range, max. : 1.5 mm², Box

N.º de artículo 2459700000
Descargar hoja de datos Soporte técnico Descargas de productos
Contrapiezas 2 Productos relacionados 17
Zulassungen General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection Bemessungsdaten nach IEC Données nominales selon CSA Dati di dimensionamento sec. UL 1059 Packing Type tests Important note Classifications

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

General ordering data

Version
PCB plug-in connector, female plug, 3.50 mm, Number of poles: 4, 180°, PUSH IN with actuator, Clamping range, max. : 1.5 mm², Box
Order No.
2459700000
Type
BLF 3.50/04/180LR SN OR BX
GTIN (EAN)
4050118475111
VPE
84 Pezzo
Parametri prodotto
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Imballaggio
Box

Dimensions and weights

Depth
30,05 mm
Tiefe (inch)
1,183 inch
Height
15,08 mm
Height (inches)
0,594 inch
Width
20,9 mm
Szélesség (coll)
0,823 inch
Net weight
3,8 g

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Produktspezifischer CO2-Fußabdruck
  • Dalla culla al cancello:
    0,186 kg CO2 eq.

System Parameters

Product family
OMNIMATE Signal - series BL/SL 3.50
Type of connection
Field connection
Wire connection method
PUSH IN aktuátorral
Pitch in mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Conductor outlet direction
180°
Number of poles
4
L1 in mm
10,5 mm
L1 in inches
0,413 "
Number of rows
1
Pin series quantity
1
Rated cross-section
1,5 mm²
Berührungsschutz nach DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Touch-safe protection acc. to DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
po całkowitym zmontowaniu
Volume resistance
≤5 mΩ
Can be coded
Tak
Abisolierlänge
8 mm
Допуск на длину снятия изоляции
  • мин.:
    0 mm
  • макс.:
    1 mm
Лезвие отвертки
0,4 x 2,5
Лезвие отвертки стандартное
DIN 5264-A
Циклы коммутации
25
Усилие вставки на полюс, макс.
6 N
Усилие вытягивания на полюс, макс.
6 N

Material data

Isolierstoff
PA GF
Farbe
orange
Farbe Betätigungselemente
black
Colour chart (similar)
RAL 2000
Isolierstoffgruppe
II
Comparative Tracking Index (CTI)
≥ 400
≤ 600
UL 94 가연성 등급
V-0
Contact material
Stop Cu
Contact surface
cynowana
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Driftstemperatur, min.
-50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
-30 °C
Temperaturområde Montage, max.
100 °C

Conductors suitable for connection

Clamping range, min.
0,14 mm²
Clamping range, max.
1,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 16
Solid, min. H05(07) V-U
0,14 mm²
eindrähtig, max. H05(07) V-U
1,5 mm²
Flexible, min. H05(07) V-K
0,14 mm²
Flexible, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,28 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1 mm²
Lehrdorn nach EN 60999 a x b; ø
2,4 мм x 1,5 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,25 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025760000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,34 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025770000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0690700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9021040000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0463000000
Текст ссылки
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
14,7 A
Rated current, min. number of poles (Tu=40°C)
17,1 A
Rated current, max. number of poles (Tu=40°C)
13,1 A
Rated voltage for surge voltage class / pollution degree II/2
320 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
1 x 1s z 120 A

Données nominales selon CSA

Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
50 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 16
Wire cross-section, AWG, max.
AWG 26

Dati di dimensionamento sec. UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
50 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 16
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packing

Packaging
Box
VPE length
351 mm
VPE width
142 mm
VPE height
41 mm

Type tests

Visual and dimensional test
  • Standard:
    IEC 60512-1-1:2002-02
  • Test:
    dimensional inspection
  • Evaluation:
    passed
  • Standard:
    IEC 60512-1-2:2002-02
  • Test:
    weight check
  • Evaluation:
    passed
  • Standard:
    IEC 61984:2001-10 section 6.2
  • Test:
    visual examination
  • Evaluation:
    passed
Test: Durability of markings
  • Standard:
    IEC 60068-2-70:1995-12 test Xb
  • Test:
    mark of origin, type identification, pitch, type of material, date clock, approval marking UL, approval marking CSA
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Test: Misengagement (Non-interchangeability)
  • Norme:
    IEC 60512-13-5:2006-02
  • Test:
    tourné à 180° avec éléments de codage
  • Évaluation:
    réussite
  • Test:
    Tourné à 180 sans éléments de codage
  • Évaluation:
    réussite
  • Test:
    examen visuel
  • Évaluation:
    réussite
Test: Clampable cross section
  • Standard:
    IEC 60999-1:1999-11 szabvány, 9.1 szakasz, IEC 60947-1:2011-03 szabvány, 8.2.4.5.1 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,14 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,14 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Test for damage to and accidental loosening of conductors
  • Standard:
    IEC 60999-1:1999-11 sezione 9.4 o sezione 8.10
  • Requisito:
    0,2 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
  • Valutazione:
    passato
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
  • Valutazione:
    passato
  • Requisito:
    0,4 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U1.5
    • Tipo di cavo e sezione del cavo:
      H07V-K1.5
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato
Pull-out test
  • Standard:
    IEC 60999-1:1999-11 sezione 9.5
  • Requisito:
    ≥10 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
  • Valutazione:
    passato
  • Requisito:
    ≥20 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
  • Valutazione:
    passato
  • Requisito:
    ≥40 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U1.5
    • Tipo di cavo e sezione del cavo:
      H07V-K1.5
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato

Important note

IPC conformity
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Notes

• Autres variantes sur demande
• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
