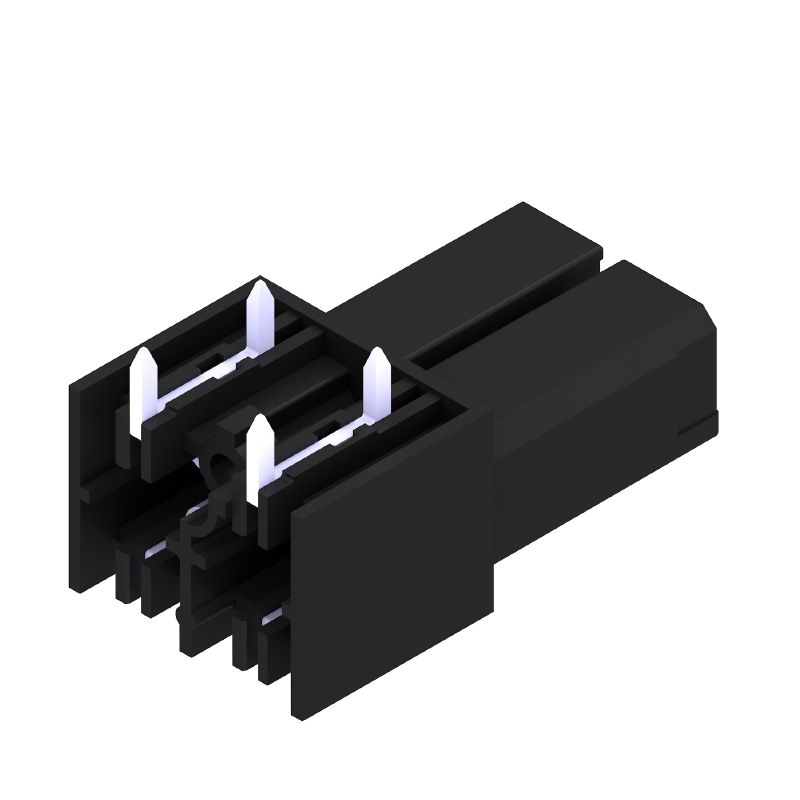

BVL 7.62HP/02/90 3.5SN BK BX
제품 이미지
BVL 7.62HP/02/90 3.5SN BK BX
제품 이미지
BVL 7.62HP/02/90 3.5SN BK BX
Dimensional drawing
BVL 7.62HP/02/90 3.5SN BK BX
Graph
BVL 7.62HP/02/90 3.5SN BK BX
Graph
BVL 7.62HP/02/90 3.5SN BK BX
Graph

BVL 7.62HP/02/90 3.5SN BK BX

Kretskortsstickanslutning, Hylslist, stängd på sidan, THT lödanslutning, 7.62 mm, Antal poler: 2, 90°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Box

항목 번호 1928280000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
Accessori 1 Controparti 7 Prodotti correlati 4
Godkännanden Allmänna beställningsdata Размеры и массы Экологическое соответствие изделия System Parameters Material data IEC 정격데이터 Dati di dimensionamento secondo CSA UL 1059에 따른 정격 데이터 Packing 유형 테스트 중요 참고 사항 분류

Godkännanden

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

Allmänna beställningsdata

버전
Kretskortsstickanslutning, Hylslist, stängd på sidan, THT lödanslutning, 7.62 mm, Antal poler: 2, 90°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Box
주문 번호
1928280000
유형
BVL 7.62HP/02/90 3.5SN BK BX
GTIN(EAN)
4032248577484
수량
100 items
제품 데이터
IEC: 1000 V / 56.8 A
UL: 300 V / 35 A
패키징
박스

Размеры и массы

깊이
28 mm
깊이 (인치)
1.102 inch
높이
14.8 mm
높이 (인치)
0.583 inch
너비
15.24 mm
폭 (인치)
0.6 inch
순중량
4.99 g

Экологическое соответствие изделия

RoHS 준수 상태
Соответствует без исключения
REACH SVHC
0.1 wt% 이상의 SVHC 없음

System Parameters

Product family
OMNIMATE Power - seria BV/SV 7.62HP
Tipo de conexión
보드 결선
피치(mm)(P)
7.62 mm
피치(인치)(P)
0.3 "
Número de polos
2
L1 in mm
7.62 mm
L1 in pollici
0.3 "
행 수
1
Numero di serie di poli
1
DIN VDE 57 106에 따른 터치 안전 보호
손가락 터치 안전, 플러그
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
보호 등급
IP20
볼륨 저항
2.00 mΩ
코딩 가능
예
플러그 주기
25
플러깅 힘/폴, 최대
7 N
당기는 힘 / 폴, 최대
4 N

Material data

절연재
PA GF
컬러 코드
검정
컬러 차트(유사)
RAL 9011과 유사
절연재 그룹
II
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 500
절연 저항
≥ 10⁸ Ω
UL 94 가연성 등급
V-0
접점 재질
구리 합금
접점 표면
주석 도금
용접 결선의 레이어 구조
4...6 µm Sn 매트
플러그 접점의 레이어 구조
4...6 µm Sn 매트
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
130 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
130 °C

IEC 정격데이터

testováno podle normy
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
56.8 A
정격 전류, 최대 극 수(Tu=20°C)
41 A
정격 전류, 극 수(Tu=40°C)
41 A
정격 전류, 최대 극 수(Tu=40°C)
41 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
1,000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
630 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
630 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
6 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
6 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
6 kV
단시간 내전류 저항
3 x 1s, 420 A
연면거리, 분
9.66 mm
최소간격, 분
6.9 mm

Dati di dimensionamento secondo CSA

Instytut (CSA)
CSA
Сертификат № (CSA)
200039-1534443
Номинальное напряжение (группа использования B/CSA)
300 V
Napięcie znamionowe (grupa użytkowa C / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
600 V
정격 전류(사용 그룹 B / CSA)
35 A
정격 전류(사용 그룹 C / CSA)
35 A
정격 전류(사용 그룹 D / CSA)
5 A
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Instituto (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
정격 전압(사용 그룹 C / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
정격 전류(사용 그룹 B / UL 1059)
35 A
정격 전류(사용 그룹 C / UL 1059)
35 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5 A
공간거리, min.
6.9 mm
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조
연면거리, 분.
9.66 mm

Packing

opakowanie
Box
Длина VPE
134 mm
VPE с
118 mm
Wysokość VPE
98 mm

유형 테스트

테스트: 표시 내구성
  • 표준:
    DIN EN 61984 섹션 7.3.2 / 09.02, DIN EN 60068-2-70 / 07.96에서 패턴 가져옴
  • 테스트:
    원산지 표시, 유형 식별, 피치, 재질 유형
  • 평가:
    사용 가능
  • 테스트:
    내구성
  • 평가:
    통과
테스트: 접속 오류(비호환성)
  • 표준:
    DIN EN 61984 섹션 6.3 및 6.9.1 / 09.02, DIN IEC 60512-7 섹션 5 / 05.94
  • 테스트:
    180° 회전, 코딩 요소 포함
  • 평가:
    통과
  • 테스트:
    180 회전, 코딩 요소 불포함
  • 평가:
    통과

중요 참고 사항

IPC 준수
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
참고 사항
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
