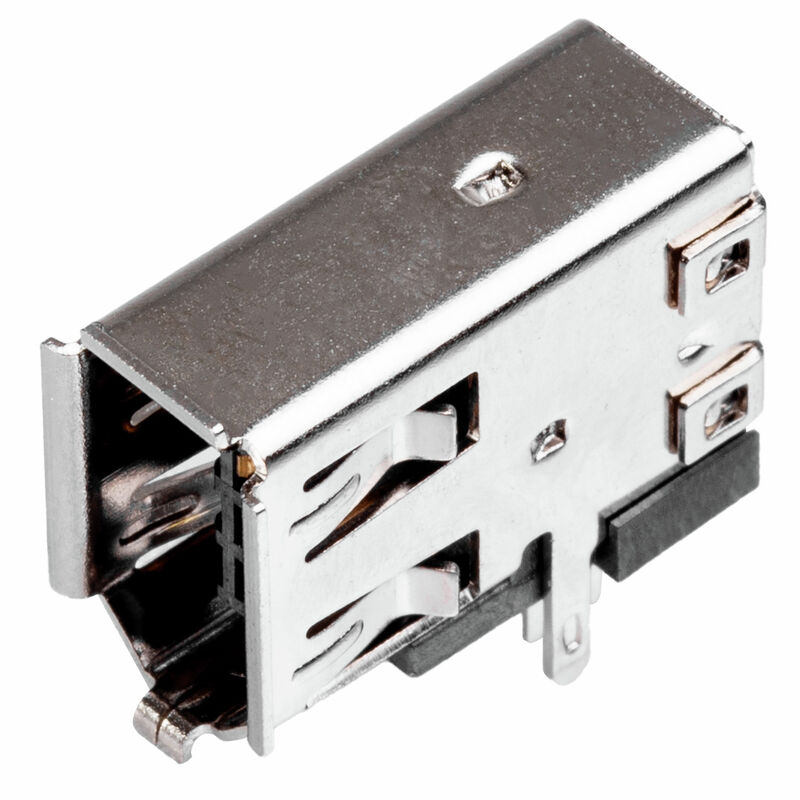

, розеточная колодка, Фланец под пайку, Соединение THT/THR под пайку, 2.00 mm, Количество полюсов: 6, 90°, Длина штифта для припайки (l): 1.15 mm, Золото поверх никеля, черный, Лоток (ручная сборка)

№ продукта 3116000000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 3
Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Электрические свойства Данные о материалах Упаковка Классификации Сертификаты

Основные данные для заказа

Версия
, розеточная колодка, Фланец под пайку, Соединение THT/THR под пайку, 2.00 mm, Количество полюсов: 6, 90°, Длина штифта для припайки (l): 1.15 mm, Золото поверх никеля, черный, Лоток (ручная сборка)
Заказ №
3116000000
Тип
FW R4 R1U 3.0N1 TY
GTIN (EAN)
4099987228268
Кол.
1 500  Штука
Упаковка
Лоток (ручная сборка)

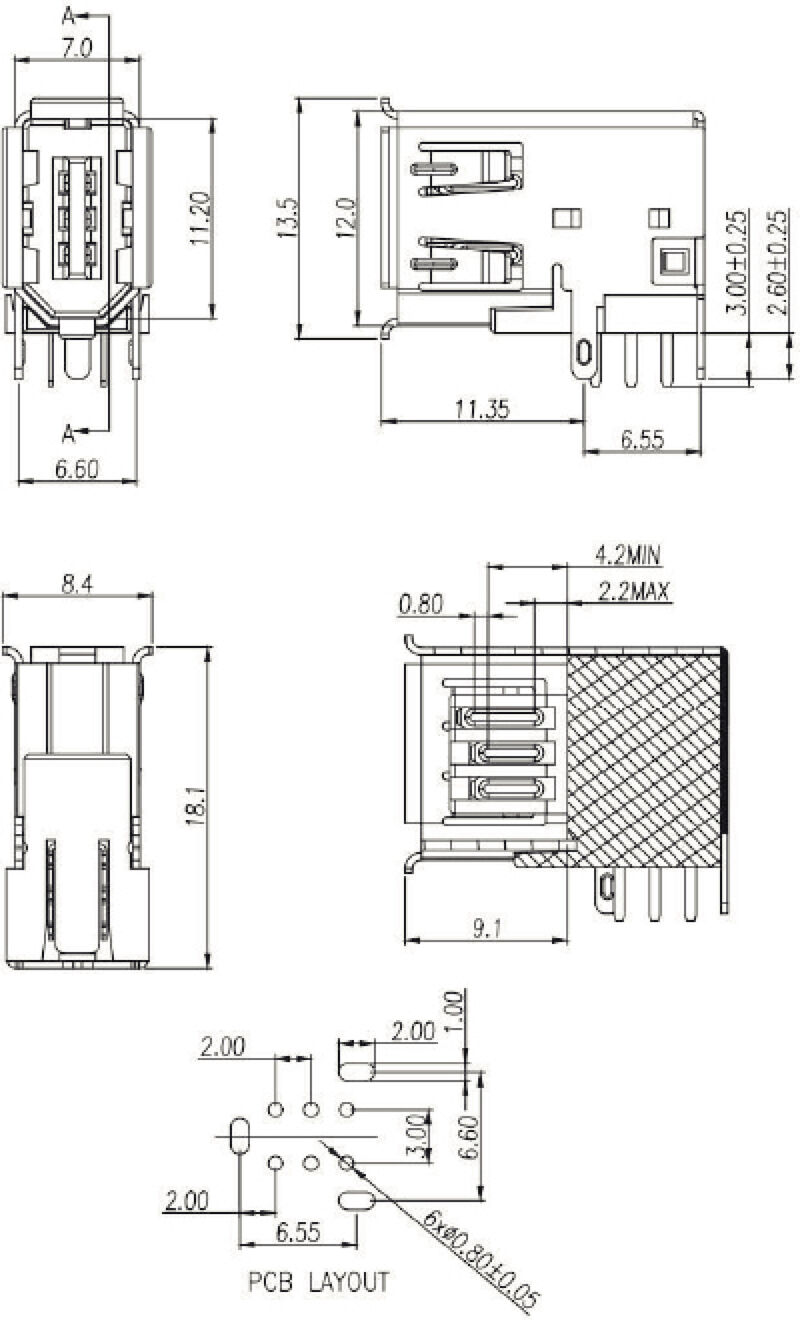

Размеры и массы

Глубина
18,1  mm
Глубина (дюймов)
0,713  inch
Высота
13,5  mm
Высота (в дюймах)
0,531  inch
Ширина
8,4  mm
Ширина (в дюймах)
0,331  inch
Масса нетто
6,667  g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
No SVHC above 0.1 wt%

Системные характеристики

LED
Нет
Боковая панель, свойства
Фланец под пайку
Вид защиты
IP20
Вид соединения
розеточная колодка
Выводы для экранирования
нет
Длина штифта для припайки (l)
1,15  mm
Категория эксплуатационных характеристик
10 Гбит/с
Количество контактных штырьков на полюс
1
Количество полюсов
6
Материал экрана
Сплав медный
Монтаж на печатной плате
Соединение THT/THR под пайку
Поверхность экрана
никелированный
Скорость передачи
10 Гбит/с
Техпроцесс пайки
Пайка оплавлением сквозных отверстий (Reflow)
Пайка вручную
Пайка волной припоя
Угол вывода
90°
Шаг в дюймах (P)
0,008  "
Шаг в мм (P)
2  mm
Экранирование
Да

Электрические свойства

Номинальное напряжение
30  V
Прочность изоляции
≥ 100 MΩ
Электрическая прочность, контакт / контакт
100 V AC

Данные о материалах

Изоляционный материал
LCP
Цветовой код
черный
Таблица цветов (аналогич.)
RAL 9011
Прочность изоляции
≥ 100 MΩ
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Основной материал контактов
Сплав медный
Материал контакта
Сплав медный
Поверхность контакта
Золото поверх никеля
Температура хранения, мин.
-25  °C
Температура хранения, макс.
70  °C
Рабочая температура, мин.
-25  °C
Рабочая температура, макс.
85  °C

Упаковка

Упаковка
Лоток (ручная сборка)
Длина VPE
0  mm
VPE с
0  mm
Высота VPE
0  mm

Классификации

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01

Сертификаты

ROHS
Соответствовать
