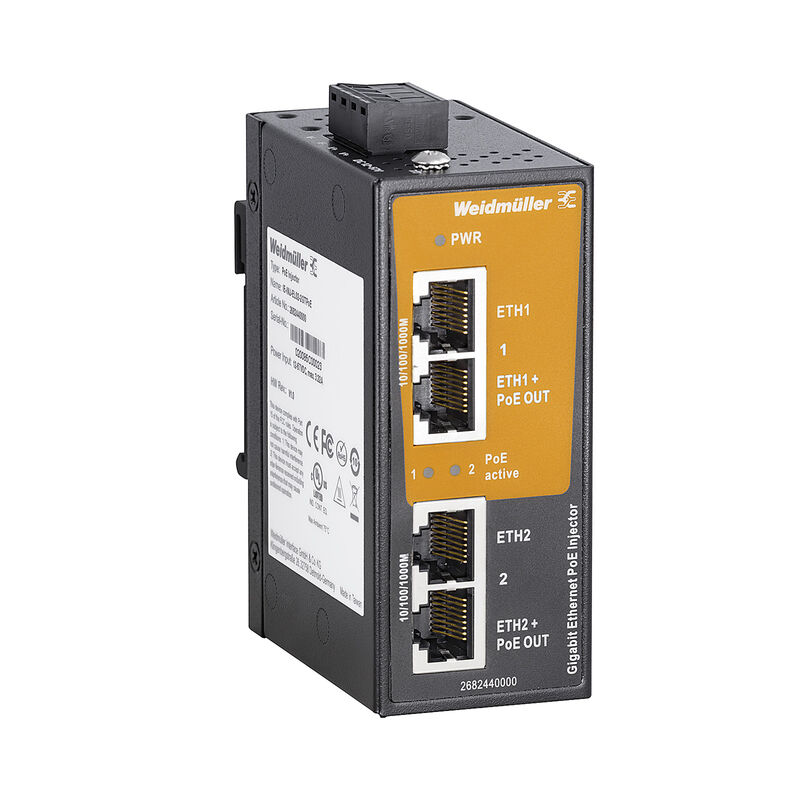

IE-INJ-EL02-2GTPOE

IE-INJ-EL02-2GTPOE

PoE vstřikovač, Gigabit Ethernet, Počet portů: 2x RJ45 10/100/1000BaseT(X), 2x RJ45 10/100/1000 BaseT(X) PoE+, IP30, -40 °C...75 °C

ID výrobku 2682440000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 1 Příbuzné výrobky 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Shoda a schválení EMC Podmínky prostředí Záruka Rozhraní MTBF Napájení přes Ethernet (PoE) Elektrické napájení Technické údaje Technologie Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E141197

Všeobecné objednací údaje

Verze
PoE vstřikovač, Gigabit Ethernet, Počet portů: 2x RJ45 10/100/1000BaseT(X), 2x RJ45 10/100/1000 BaseT(X) PoE+, IP30, -40 °C...75 °C
Číslo objednávky
2682440000
Typ
IE-INJ-EL02-2GTPOE
GTIN (EAN)
4050118692273
Množství
1  ks

Rozměry a hmotnosti

Hloubka
95  mm
Hloubka (v palcích)
3,74  inch
Výška
70  mm
Výška (v palcích)
2,756  inch
Šířka
41  mm
Šířka (v palcích)
1,614  inch
Čistá hmotnost
400  g

Teploty

Skladovací teplota
-40 °C...85 °C
Provozní teplota
-40 °C...75 °C
Vlhkost
5 až 95 % (bez kondenzace)

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Lead monoxide 1317-36-8
SCIP
9229992a-00b9-4096-8962-200a7f33e289

Shoda a schválení EMC

Bezpečnostní norma
UL 61010-1
UL 61010-2-201
Normy EMC
EN 55032
EN 55024
FCC Part 15 Subpart B Class A
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m
IEC 61000-4-4 EFT: Výkon: 0,5 kV; Signál: 0,5 kV
IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 Vrms
Otřes
podle IEC 60068-2-27
Vibrace
podle IEC 60068-2-6
Volný pád
Podle IEC 60068-2-31

Podmínky prostředí

Provozní nadmořská výška
  • Nadmořská výška, max.:
    2 000 m
  • Poznámka:
    v souladu s UL
  • Nadmořská výška, max.:
    6 000 m
  • Poznámka:
    omezení naleznete v prohlášení výrobce o provozní nadmořské výšce v oddíle ke stažení
Provozní teplota, max.
75  °C
Provozní teplota, min.
-40  °C
Skladovací teplota, max.
85  °C
Skladovací teplota, min.
-40  °C
Vlhkost
5 až 95 % (bez kondenzace)

Záruka

Časový interval
5 let

Rozhraní

Počet portů
2x RJ45 10/100/1000BaseT(X)
2x RJ45 10/100/1000 BaseT(X) PoE+
RJ45 porty
10/100/1000BaseT(X)
auto negotiation
Plně/Half-duplex režim
MDI-X
Ukazatel LED
Kontrolka LED napájení: PWR
PoE active

MTBF

MTBF
  • Podle normy:
    Telcordia SR-332
  • Doba provozu (hodin), min.:
    3 165 390 h

Napájení přes Ethernet (PoE)

Celkový rozpočet výkonu PoE
  • Typ napětí:
    DC
  • Napětí, min.:
    12 V
  • Napětí, max.:
    23,9 V
  • Rozpočet výkonu:
    30 W
  • Typ napětí:
    DC
  • Napětí, min.:
    24 V
  • Napětí, max.:
    57 V
  • Rozpočet výkonu:
    60 W
Přiřazení kontaktů PoE
Mode A: Pin 1, 2 (V+); Pin 3, 6 (V-); Alternative A; MDI-X
Výstupní proud PoE
  • Standardní:
    IEEE 802.3af
  • Výstupní proud:
    350 mA
  • Standardní:
    IEEE 802.3at
  • Výstupní proud:
    600 mA
Výstupní výkon PoE
  • Standardní:
    IEEE 802.3af
  • Výstupní výkon:
    15,4 W
  • Standardní:
    IEEE 802.3at
  • Výstupní výkon:
    30 W

Elektrické napájení

Aktuální spotřeba
  • Napětí:
    12 V
  • Proud:
    3,12 A
  • Napětí:
    24 V
  • Proud:
    2,81 A
  • Napětí:
    48 V
  • Proud:
    1,3 A
Napájecí napětí
12/24/48 V DC
1 jednoduchý vstup
Ochrana proti proudu při přetížení
Ano
Ochrana před záměnou polarity
Ano
Rozsah napájecího napětí
  • Typ napětí:
    DC
  • Napětí, min.:
    12 V
  • Napětí, max.:
    57 V
Typ připojení
1 blok svorek o 4 kontaktech s možností demontáže

Technické údaje

Hlavní materiál krytu
Kov
Rychlost
Gigabit Ethernet
Stupeň krytí
IP30
Typ montáže
DIN lišta

Technologie

Standardně
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3ab for 1000Base-T
IEEE 802.3at/af for Power-over-Ethernet

Klasifikace

ETIM 6.0
EC000515
ETIM 7.0
EC003552
ETIM 8.0
EC003552
ETIM 9.0
EC003552
ETIM 10.0
EC003552
ECLASS 9.0
19-17-01-25
ECLASS 9.1
19-17-01-25
ECLASS 10.0
19-17-04-10
ECLASS 11.0
19-17-04-10
ECLASS 12.0
19-17-04-10
ECLASS 13.0
19-17-04-10
ECLASS 14.0
19-17-04-10
ECLASS 15.0
19-17-04-10
