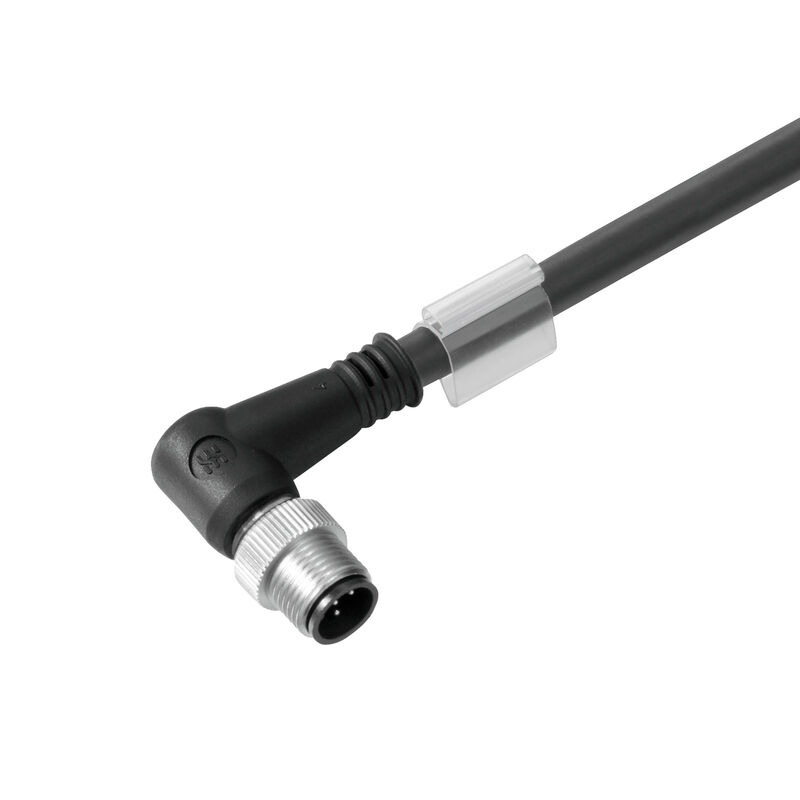

SAIL-M12W-8S1.5U
SAIL-M12W-8S1.5U

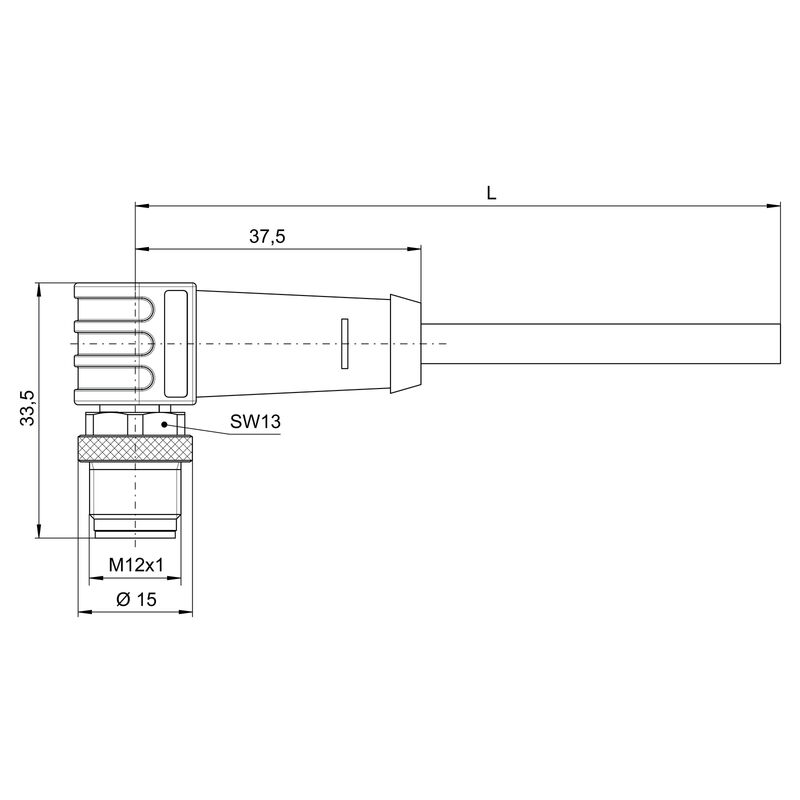

Dibujo acotado
Male, angled
SAIL-M12W-8S1.5U
Esquema de polos
M12 = A-coded
SAIL-M12W-8S1.5U
Esquema de conexiones

SAIL-M12W-8S1.5U

Cable para sensores y actuadores, Abierto por un lado, M12, Número de polos : 8, 1.5 m, macho, 90°, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No

N.º de artículo 1276060150
Descargar hoja de datos Soporte técnico
Accesorios 6 Productos relacionados 4
Godkännanden General ordering data Dimensiones y pesos Environmental Product Compliance 케이블의 기술 사양 Általános műszaki adatok Propiedades eléctricas Allmänna standarder Normer Conector izquierdo Conector derecho Imágenes del producto Clasificaciones

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E307231

General ordering data

Version
Cable para sensores y actuadores, Abierto por un lado, M12, Número de polos : 8, 1.5 m, macho, 90°, Apantallado: Sí, LED: No, Material de la funda: PUR, Halógenos: No
Order No.
1276060150
Type
SAIL-M12W-8S1.5U
GTIN (EAN)
4050118066210
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
104 g

Environmental Product Compliance

RoHS Compliance Status
Compliant with exemption
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
bd63baef-8092-4596-90c7-5b4daa22710b

케이블의 기술 사양

Acceleration
5 m/s²
Bending cycles
1 milj
Bending radius, min., moving
12 x kabeldiameter
Bending radius, min., stationary
5 x kabeldiameter
Color de revestimiento
svart
Colour coding
blå
röd
vit
brun
grön
gul
grå
rosa
Configurable cable length
Nej
Halogen
Nej
Insulation
PP
Irradiation crosslinked
No
Longitud de cable
1,5 m
Number of poles
8
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Outside diameter
6.3 mm ± 0.2 mm
Průřez jádra
0,25 mm²
Resistant to welding beads
No
Sheath material
PUR
Speed
100 m/s
Stíněný
Sí
Temperature range, moving
-25...80 °C
Temperature range, stationary
-40...80 °C
Torsion resistance
360 °/m
Vhodné pro nosiče kabelů
Yes
Welding spark resistance
No
Wire cross section (Print/Online)
0.25 (8-pole)/ 0.14 (12-pole)

Általános műszaki adatok

IP65
IP66
IP67
스크류된 경우
AF size
13 mm
Coding
A-kodad
Connection thread
M12
Contact surface
förgylld
Housing main material
PUR
Insulation resistance
108 Ω
jumpered
No
LED
No
Nominal current
2 A
Nominal voltage
30 V
Plugging cycles
≥ 100
Pollution severity
3
Temperature range of housing
-40 … +85 ° C
Threaded ring material
Brass, nickel-plated
Tightening torque
M12: 1.0 Nm
Version
pin, 90°

Propiedades eléctricas

Insulation resistance
108 Ω
Nominal voltage
30 V
Rated current
2 A (8 polos) / 1,5 A (12 polos)

Allmänna standarder

Conector norma
IEC 61076-2-101
N.º de certificado (cULus)
E307231

Normer

Conector norma
IEC 61076-2-101

Conector izquierdo

Plug left
M12, Con codificación A, IP67, contacto macho, acodado 90°, Plástico, con apantallamiento

Conector derecho

Plug right
extremo conductor libre

Imágenes del producto

Título de ilustración-06
La herramienta perfecta: Screwty ® con función de par de apriete
Dibujo leyenda-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
