SAIL-M12WM12G-3-4.0U
SAIL-M12WM12G-3-4.0U
寸法図
Male, angled
SAIL-M12WM12G-3-4.0U
寸法図
Straight socket
SAIL-M12WM12G-3-4.0U
極スキーム
Twin male connector
SAIL-M12WM12G-3-4.0U
極スキーム
Socket
SAIL-M12WM12G-3-4.0U
配線図
Schaltbild

SAIL-M12WM12G-3-4.0U

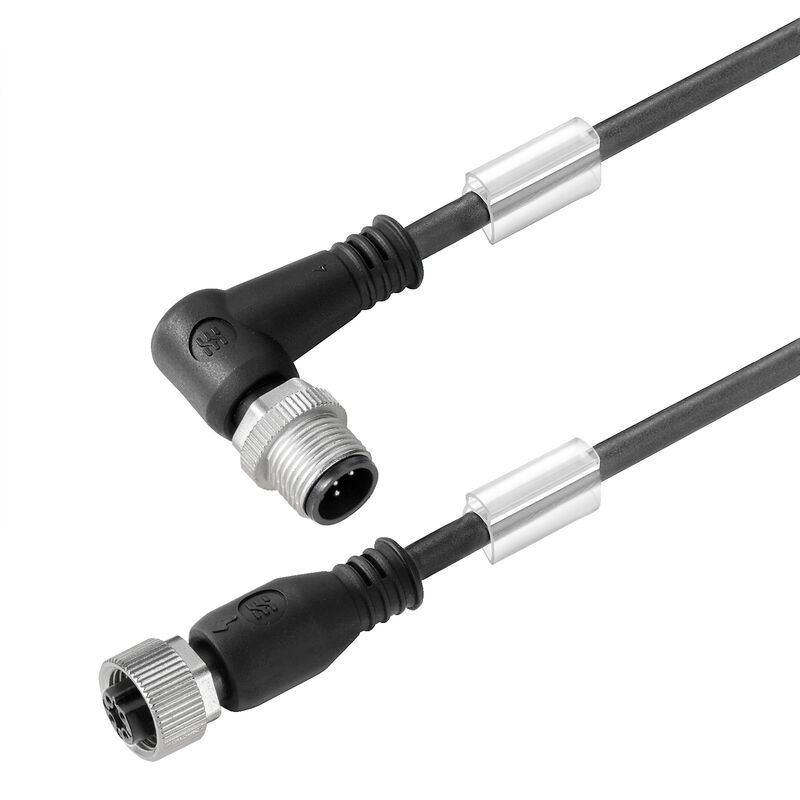

センサー/アクチュエータライン, 接続ライン, M12/M12, 極数 : 3, 4 m, ピン、ストレート – ソケット、ストレート, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ

商品番号 1821050400
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
関連製品 10
承認 一般注文データ 寸法と重量 環境製品コンプライアンス ケーブルの技術仕様 一般的な技術データ 電気プロパティ 標準 プラグ、左 プラグ、右 製品イメージ 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
適合

一般注文データ

バージョン
センサー/アクチュエータライン, 接続ライン, M12/M12, 極数 : 3, 4 m, ピン、ストレート – ソケット、ストレート, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ
注文番号
1821050400
種別
SAIL-M12WM12G-3-4.0U
GTIN (EAN)
4050118626568
数量
1  items

寸法と重量

直径
3.8  mm
正味重量
200  g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

ケーブルの技術仕様

LABS-free
はい
UL AWM スタイル準拠のコア
10493 (80 °C / 300 V)
UL AWM スタイル準拠の外装
20549 (80 °C / 300 V)
ねじれ時の曲げサイクル
> 5 Mio.
ねじれ長
1  m
カラーコーディング
茶色
青色
黒色
ケーブルキャリアに最適
はい
ケーブル長
4  m
コア断面積
0.34  mm²
シースカラー
黒色
シース材料
PUR
シールド仕様
いいえ
ハロゲン
いいえ
交差結合照射
いいえ
加水分解および微生物耐性
はい
加速
5  m/s²
吸湿性シース材質
Yes
外径
3.8 mm ± 0.15 mm
延焼耐性
In accordance with UL1581 UL / CUL FT2
IEC 60332-2-2に準拠
曲げサイクル
12 Mio
曲げ半径、最小、定置
5 x ケーブル直径
曲げ半径、最小、移動
10 x ケーブル直径
極数
3
構成可能ケーブル長
はい
歪み耐性
180  °/m
温度範囲、固定
-50...80 °C
温度範囲、移動
-25...60 °C
溶接スパーク耐久性
いいえ
溶接火花耐久性
いいえ
絶縁
PP
耐油性
Yes
速度
3.33  m/s

一般的な技術データ

LED
いいえ
スレッドリング材質
ダイキャスト亜鉛
ハウジングの温度範囲
-25 - +85 °C
ハウジング主要材質
PUR
バージョン
ピン、ストレート – ソケット、ストレート
プラギング回数
≥ 100
保護度合い
IP65
IP66
IP67
IP68
ねじ込み
IP69
公称電圧
250  V
公称電流
4  A
接続スレッド
M12/M12
接触表面
金メッキ
汚染度
3
準拠した耐衝撃および防振
セクションB
絶縁抵抗
108 Ω

電気プロパティ

公称電圧
250  V
絶縁抵抗
108 Ω

標準

準拠した耐衝撃および防振
セクションB

プラグ、左

左プラグ
M12, A コード化, IP69, オス型接点, 角度90°, プラスチック, シールドなし

プラグ、右

プラグ右
M12, A コード化, IP69, メス型接点, 直線, プラスチック, シールドなし

製品イメージ

図表タイトル 08
理想的な工具：トルク機能を備えたScrewty®
画像サブタイトル - 08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

分類

ETIM 6.0
EC001855
ETIM 7.0
EC001855
ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 9.0
27-06-03-11
ECLASS 9.1
27-06-03-11
ECLASS 10.0
27-06-03-11
ECLASS 11.0
27-06-03-11
ECLASS 12.0
27-06-03-11
ECLASS 13.0
27-06-03-11
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
