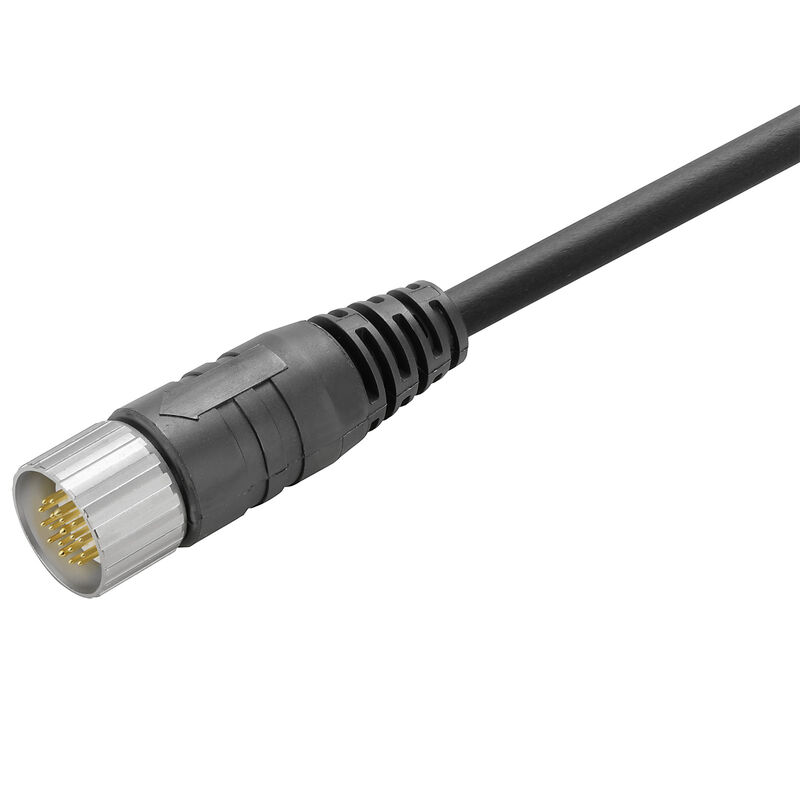

线缆SAIL-M23GM23G-MM19-1.5U
线缆SAIL-M23GM23G-MM19-1.5U
尺寸图
Straight socket
线缆SAIL-M23GM23G-MM19-1.5U
插针分配方案
Male
线缆SAIL-M23GM23G-MM19-1.5U
插针分配方案
Socket
线缆SAIL-M23GM23G-MM19-1.5U
接线图
线缆SAIL-M23GM23G-MM19-1.5U
理想的工具：Screwty ® 带扭矩功能
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

线缆SAIL-M23GM23G-MM19-1.5U

传感器/执行器导线, 导线, M23 / M23, 回路数: 19, 1.5 m, 针式 直 - 孔式 直, 带屏蔽: 无, LED: 不, 护套材料: PUR, 卤素: 不

商品编号 1935510150
下载技术数据页 工程支持
配件 2 相关商品 8
审批 通用订货数据 尺寸和重量 环保产品合规 电缆技术参数 基本技术信息 电气特性 通用标准 左插头 右插头 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E486077

通用订货数据

版本
传感器/执行器导线, 导线, M23 / M23, 回路数: 19, 1.5 m, 针式 直 - 孔式 直, 带屏蔽: 无, LED: 不, 护套材料: PUR, 卤素: 不
订货号
1935510150
类型
SAIL-M23GM23G-MM19-1.5U
GTIN (EAN)
4032248773121
数量
1 PC

尺寸和重量

净重
279.84 g

环保产品合规

Stav souladu se směrnicí RoHS
符合要求
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

电缆技术参数

卤素
不
回路数
19
外径
9.1 mm ± 0.3 mm
外部覆层符合 UL AWM 样式
21198 (80 °C / 300 V)
导线横截面（打印/在线）
3 x 0.75 mm² + 16 x 0.34 mm²
带屏蔽
无
弯曲循环
2 Mio
抗扭强度
0 °/m
护套材料
PUR
护套颜色
黑色
最小弯曲半径，可变
10 x 电缆直径
电缆长度
1.5 m
移动中的温度范围
-25...80 °C
线芯符合 UL AWM 样式
10493 (80 °C / 300 V)
绝缘
TPM
耐焊珠高温
无
辐照交联
无
适用于拖曳电缆
是
防焊接火花
无
静止时的温度范围
-50...80 °C
颜色编码
紫色
红色
黑色
绿/黄
Yellow / brown
棕色 / 绿色
白色
黄色
粉色
灰色 / 棕色
棕色
灰色
红色 / 蓝色
绿色
蓝色
灰色 / 粉色
白/绿
白色 / 黄色
白色 / 灰色

基本技术信息

IP67
Connection side version 1
M23, Pin, Inner thread, straight
Connection side version 2
M23, Socket, External thread, straight
Cykly zapojování
≥ 50
Hlavní materiál krytu
PUR
Jmenovité napětí
120 V
Jmenovitý proud
8 A
LED
不
Meghúzási nyomaték
M23: 2.5Nm
Odpor izolace
1012 Ω
Povrch kontaktu
镀金的
propojeno můstkem
不
Připojovací závit
M23 / M23
Temperature range of housing
-25…+80 °C
Threaded ring material
锌压铸
Verze
针式 直 - 孔式 直
Verze na sttraně připojení
  • 接线侧:
    1
  • 联接螺纹:
    M23
  • 插针类型:
    插针
  • 螺纹类型:
    内螺纹
  • 出线方向:
    直型
  • 接线侧:
    2
  • 联接螺纹:
    M23
  • 插针类型:
    底座
  • 螺纹类型:
    外螺纹
  • 出线方向:
    直型
Závažnost znečištění
2

电气特性

绝缘电阻
1012 Ω
额定电压
120 V

通用标准

cURus 证书号
E486077

左插头

플러그 좌측
M23, IP67, 针式端头, 笔直, 塑料, 不带屏蔽

右插头

Spina di collegamento a destra
IP67, 孔式端头, 笔直, 塑料, 不带屏蔽

分类

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
