SV 7.62HP/02/90G 3.5SN BK BX

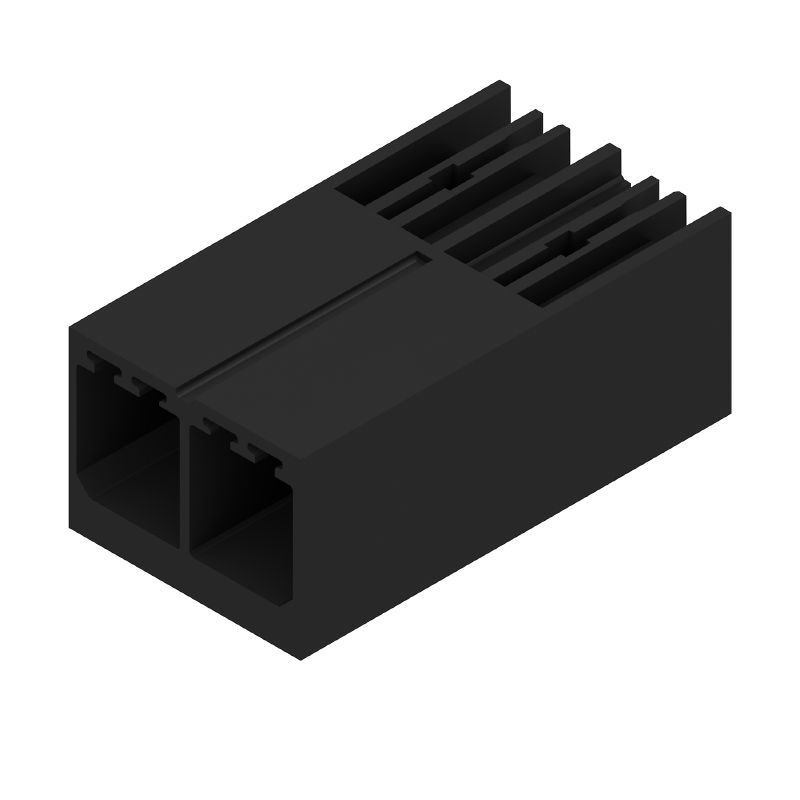

Изображение изделия
SV 7.62HP/02/90G 3.5SN BK BX
Изображение изделия
SV 7.62HP/02/90G 3.5SN BK BX
Dimensional drawing

SV 7.62HP/02/90G 3.5SN BK BX

Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT под пайку, 7.62 mm, Количество полюсов: 2, 90°, Длина штифта для припайки (l): 3.5 mm, луженые, черный, Ящик

№ продукта 1930270000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 1 Является эквивалентом 7 Связанные продукты 10
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Данные о материалах Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Важное примечание Классификации

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT под пайку, 7.62 mm, Количество полюсов: 2, 90°, Длина штифта для припайки (l): 3.5 mm, луженые, черный, Ящик
Заказ №
1930270000
Тип
SV 7.62HP/02/90G 3.5SN BK BX
GTIN (EAN)
4032248580149
Кол.
120 Штука
Продуктное отношение
IEC: 1000 V / 57 A
UL: 300 V / 40.5 A
Упаковка
Ящик

Размеры и массы

Глубина
28,3 mm
Глубина (дюймов)
1,114 inch
Высота
14,9 mm
Высота (в дюймах)
0,587 inch
Высота, мин.
11,4 mm
Ширина
15,24 mm
Ширина (в дюймах)
0,6 inch
Масса нетто
3,98 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные характеристики

Product family
OMNIMATE Power — серия BV/SV 7.62HP
Anschlussart
Соединение с платой
Mounting onto the PCB
Соединение THT под пайку
Delning i mm (P)
7,62 mm
Шаг в дюймах (P)
0,3 "
Angulo de salida
90°
Polzahl
2
Number of solder pins per pole
2
Solder pin length (l)
3,5 mm
솔더핀 길이 공차
+0,1 / -0,3 mm
Размеры выводов под пайку
0,8 x 1,0 mm
Диаметр отверстия припойного ушка (D)
1,3 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
L1 в мм
7,62 mm
L1 в дюймах
0,3 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
Безопасный на ощупь на верхней части печатной монтажной платы
Защита от прикосновения согласно DIN VDE 0470
IP 20
Вид защиты
IP20
в полностью смонтированном состоянии
Объемное сопротивление
2,00 мОм
Кодируемый
Да
Циклы коммутации
25

Данные о материалах

Изоляционный материал
PA GF
Цветовой код
черный
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 500
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав медный
Поверхность контакта
луженые
Структура слоев соединения под пайку
1...3 µm Ni / 4...6 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
130 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
130 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
57 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
41 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
41 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
41 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
630 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
630 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
6 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
6 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
6 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 420 A
Зазор, мин.
6,9 mm
Расстояние утечки, мин.
9,6 mm

Номинальные характеристики по CSA

Institut (CSA)
CSA
인증 번호(CSA)
200039-1121690
정격 전압(사용 그룹 B / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
300 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
35 A
Номинальный ток (группа использования C/CSA)
35 A
Номинальный ток (группа использования D/CSA)
5 A
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Номинальное напряжение (группа использования C/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
600 V
Номинальное напряжение (группа использования F/UL 1059)
744 V
Номинальный ток (группа использования B/UL 1059)
40,5 A
Номинальный ток (группа использования C/UL 1059)
40,5 A
Номинальный ток (группа использования D/UL 1059)
5 A
Номинальный ток (группа использования F/UL 1059)
40,5 A
Reference to approval values
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.
Разделительное расстояние, мин.
6,9 mm
Расстояние утечки, мин.
9,6 mm

Упаковка

Packaging
Ящик
VPE 길이
351 mm
VPE 폭
135 mm
Hauteur VPE
41 mm

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Диаметр монтажного отверстия под пайку D = 1,4+0,1 мм начиная с 8-конт.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
