製品情報
| バージョン | サージ電圧アレスタ, 低電圧, 過電圧保護, 遠隔接点付き, TN-C-S, TN-S |
| 注文番号 | 2591000000 |
| 種別 | VPU AC II 4 R 150/50 |
| GTIN (EAN) | 4050118599930 |
| 数量 | 1 items |
| 深さ | 68 mm |
| 奥行き（インチ） | 2.677 inch |
| DIN レールを含む奥行き | 76 mm |
| 高さ | 104.5 mm |
| 高さ（インチ） | 4.114 inch |
| 幅 | 72 mm |
| 幅（インチ） | 2.835 inch |
| 正味重量 | 481 g |
| 保管温度 | -40 °C...85 °C |
| 動作温度 | -40 °C...85 °C |
| 湿度 | 湿度5～95% |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 周囲温度（動作）最大 | 85 °C |
| 定格電圧 UN | 120 V |
| VPR (N-PE) | 600 V |
| MCOV (L-PE) | 150 V |
| MCOV (L/N-PE) | 150 V |
| MCOV (N-PE) | 150 V |
| SCCR | 200 kA |
| In | 20 kA |
| カテゴリー | SPD TYPE 1CA |
| 周囲温度 （動作時）、最小 | -40 °C |
| 証明書番号（cURus） | E3542610000 |
| MODE | all modes |
| VPR (L-L) | 1,000 V |
| VPR (L-N) | 1,000 V |
| VPR (L-PE) | 600 V |
| 電圧種別 | AC |
| ULエネルギーネットワーク | 3-phase WYE |
| 接続の種別 | PUSH IN |
| 接続導体の断面積、ソリッドコア、最小 | 0.14 mm² |
| 接続導体断面積、ソリッドコア、最大 | 1.5 mm² |
| 被覆剥き長さ | 8 mm |
| UL 94 可燃性等級 | V-0 |
| セグメント | 電源分配 |
| バージョン |
過電圧保護
遠隔接点付き |
| レール | TS 35 |
| 保護度合い | IP20がインストール済み |
| 光学機能表示 | 緑色 = OK、赤色 =アレスタに欠陥あり – 交換 |
| 動作高度 | ≤ 4000 m |
| 色 |
橙色
黒色 |
| 設計 |
取付けハウジング、4TE
インスタンスIP 20 |
| サージ電圧カテゴリー | III |
| 汚染度 | 2 |
| EN 61643-11に準拠した要件クラス |
T2
T3 |
| IEC 61643-11への要求事項カテゴリー準拠 |
タイプII
タイプ3 |
| SPDの種別 | T2 |
| U での漏電流n | 0.7 mA |
| エネルギー調整（≤10 m） |
タイプ II
タイプ III |
| シグナリング接点 | 250 V 1A 1CO |
| ヒューズ |
≤ 315 A gG（ヒューズ不要）
315 A gG @25 kA Isccr 250 A gG @50 kA Isccr |
| 一時サージ電圧 (過電圧) - TOV | 229 V |
| 主電圧 | 120 V / 240 V |
| 低電圧ネットワーク |
TN-C-S
TN-S |
| 保護レベル Up I にてN （L/N-PE） | ≤ 1.25 kV |
| 動作時間 | ≤ 25 ns |
| 周波数範囲、最大 | 60 Hz |
| 周波数範囲、最小 | 50 Hz |
| 定格電圧 (AC) | 120 V |
| 放電電流 In (8/20µs) 導体 - PE | 20 kA |
| 放電電流 I最大 (8 / 20µs) 導体 - PE | 50 kA |
| 最大連続電圧、Uc（AC） | 150 V |
| 極数 | 4 |
| 標準 |
IEC 61643-11
EN 61643-11 UL 1449 |
| 短絡電流定格ISCCR | 50 kA |
| 複合パルス UOC | 6 kV |
| 迷走電流（タイプ III） | 3 kA |
| 追従電流消弧能力Ifi | 続流を考慮する必要はありません |
| 電圧種別 | AC |
| 被覆剥き長さ | 18 mm |
| 導体接続方法 | ねじ接続 |
| 接続方式 | ねじ接続 |
| 被覆剝き長さ、定格接続 | 18 mm |
| 締付けトルク、最小. | 3 Nm |
| 締付けトルク、最大. | 4.5 Nm |
| クランプ範囲、定格接続 | 16 mm² |
| クランプ範囲、最小 | 1.5 mm² |
| クランプ範囲、最大 | 35 mm² |
| 導体断面、固定式、最小 | 1.5 mm² |
| 導体断面、固定式、最大 | 16 mm² |
| 配線接続断面、細径撚線、最小 | 1.5 mm² |
| 配線接続断面、細径撚線、最大 | 25 mm² |
| 接続断面、撚線、最小 | 1.5 mm² |
| 接続断面、撚線、最大 | 35 mm² |
| 電圧種別 | AC |
| 極数 | 4 |
| 保護度合い | IP20がインストール済み |
| 色 |
橙色
黒色 |
| 時間間隔 | 5 年 |
| 製品情報 | DC アプリケーションで使用の場合は、SIBA 種別 NH2XL AR/ASF DC 1500 V ヒューズ使用 |

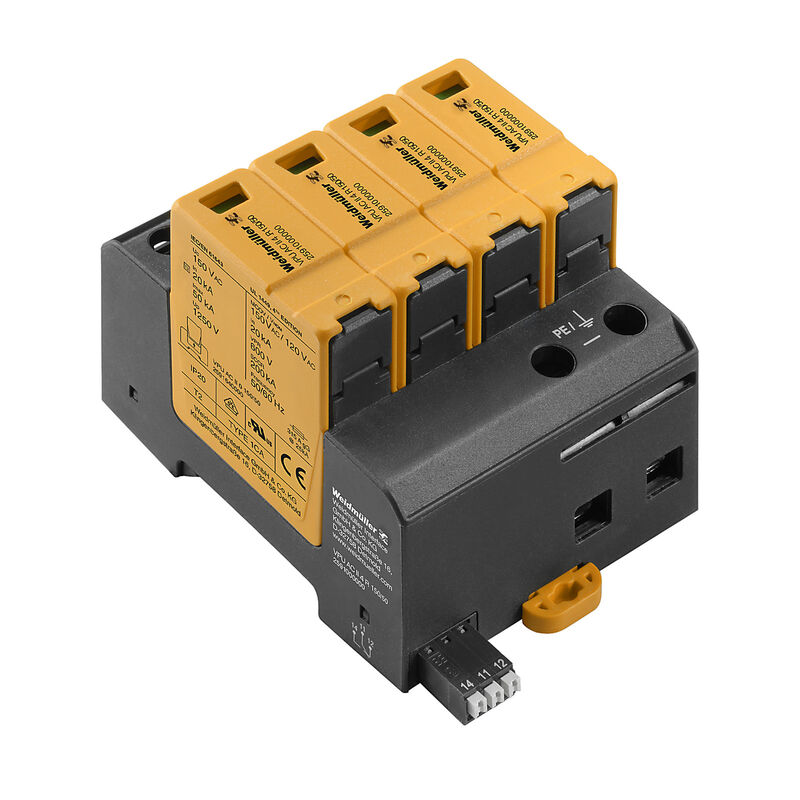

| 図表タイトル 02 | 製品イメージ |
| 画像サブタイトル - 02 | Abb.ähnlich |
| 承認/証明書/適合証明書 | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_80488) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_87948) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2591000000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2591000000) |
| 入札仕様書 |
[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
[Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608) |
| ユーザ文書 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_90755) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| 認可 |    |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cURus） | E3542610000 |
