속성

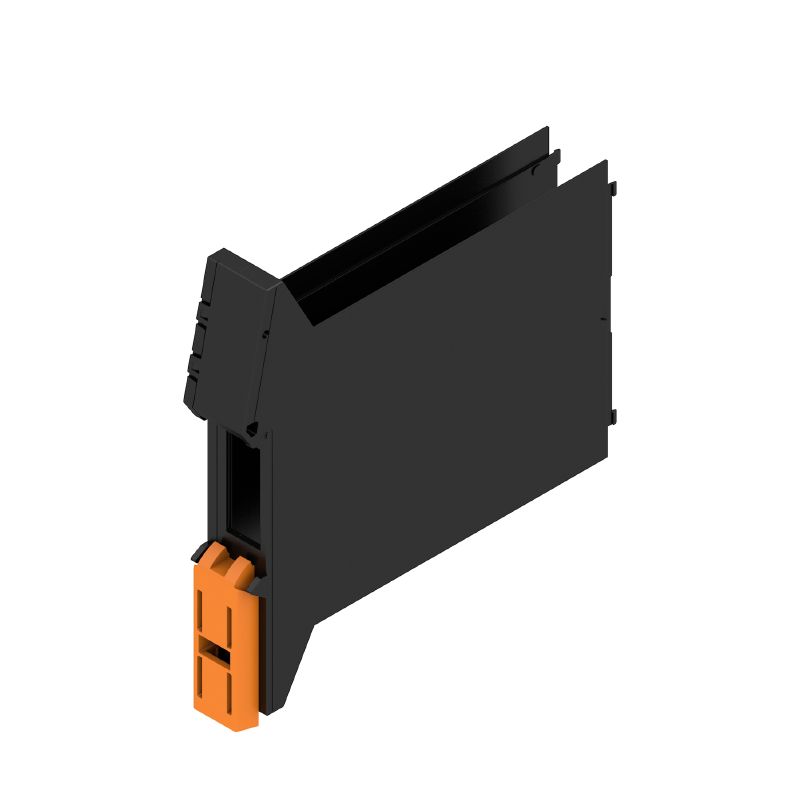

| 버전 | 모듈형 하우징, OMNIMATE 하우징 - 시리즈 CH20M 검정, 베이스 요소, BUS 접점용 멈춤쇠 풋 영역의 오목한 부분, 너비: 17.5 mm |
| 주문 번호 | 1254180000 |
| 유형 | CH20M17 B BUS BK/OR 2010 |
| GTIN(EAN) | 4050118047042 |
| 수량 | 12 items |

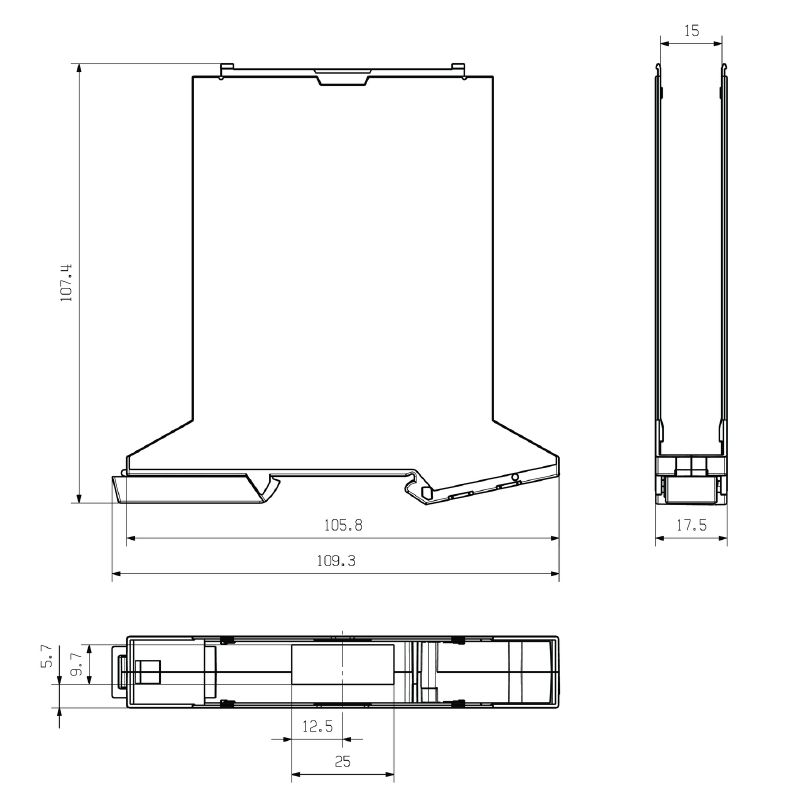

| 깊이 | 107.4 mm |
| 깊이 (인치) | 4.228 inch |
| 높이 | 109.3 mm |
| 높이 (인치) | 4.303 inch |
| 너비 | 17.5 mm |
| 폭 (인치) | 0.689 inch |
| 순중량 | 29.858 g |
| 작동 온도 범위 | -40 °C...120 °C |
| 습도 | 5 - 93 % 상대 습도, Tu = 40°C, 비응축 |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| CTI(Comparative Tracking Index, 비교 추적 지수) | 600 ≤ CTI |
| UL 94 가연성 등급 | V-0 |
| 절연재 | PA 66 GF 30 |
| 절연재 그룹 | I |
| 레일 | TS 35 |
| 보호 등급 | IP20(설치 상태) |
| 캡슐화 옵션 | 아니요 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 컬러 코드 | 검정 |
| 장착 어셈블리 암형 커넥터용 슬롯 수, 최대 | 6 |
| PCB 개수, 최대 | 1 |
| 결선 수준 수, 최대 | 3 |
| 극 수, 최대 | 18 |
| PCB의 콤포넌트 높이, 최대 | 11.1 mm |
| PCB 어셈블리 유형 | 양면 |
| 열 시험 |
|
| 결선 수준 수, 최대 | 3 |
| 다음에 대한 대비로서 클립온풋 부분의 컷아웃 |
BUS 접점
접점은 포함되어 있지 않습니다! |
| 클립온풋 색상 | 주황색 |
| PCB 두께 | 1.6 mm |
| PCB 형태에 대한 공차 | ±0.1 mm |
| 회로 보드 두께의 공차 | ±0.15 mm |
| 고객 맞춤 라벨 표시 가능 | 예 |
| 고객 특정적 주문 절차 | 다운로드 아래 지침 참조 |
| 대체 색상 | 요청 시 추가 |
| 처리 가능성 | 레이저 가공 |
| 제품 정보 | 회로기판 윤곽, 제한 구역 및 그 외 회로기판 설계 관련 정보는 다운로드 섹션의 해당 수형 헤더 아래의 결선 기술 카테고리에서 확인하실 수 있습니다. |
| 엔지니어링 데이터 |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54032)
[CAD data -- PCB_position_70149_LP-POSITION_17MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_188764) [CAD data -- Pin_header_pin_length_CH20M_A_OV_PCB-SHL_70315](https://mdcop.weidmueller.com/mediadelivery/asset/900_188765) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1254180000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1254180000) |
| 사용자 문서 |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ECLASS 14.0 | 27-19-06-01 |
| ROHS | 준수 |
