CH20M22 FC BK 2010

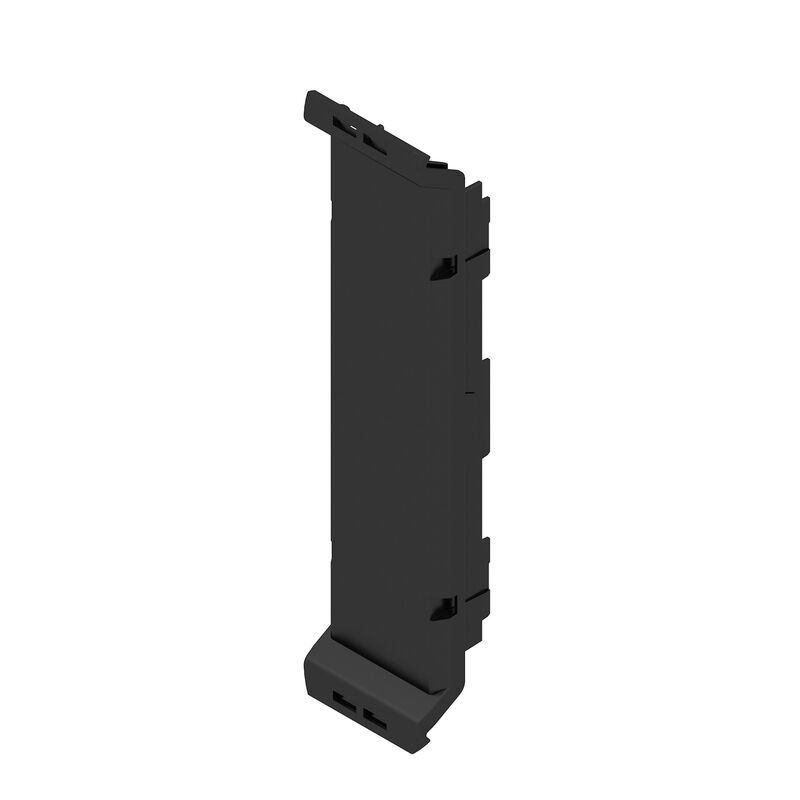

Изображение изделия
CH20M22 FC BK 2010
Изображение изделия
CH20M22 FC BK 2010
Габаритный чертеж

CH20M22 FC BK 2010

Передний элемент, OMNIMATE Housing — серия CH20M черный, Передний элемент, Ширина: 22.5 mm

ID výrobku 1209350000
Stáhnout datový list Инженерная поддержка Загрузка продуктов
Связанные продукты 5
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Данные о материалах Общие данные Свойства компонента Варианты индивидуализации Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Передний элемент, OMNIMATE Housing — серия CH20M черный, Передний элемент, Ширина: 22.5 mm
Заказ №
1209350000
Тип
CH20M22 FC BK 2010
GTIN (EAN)
4032248990740
Кол.
50 Штука

Размеры и массы

Глубина
15,5 mm
Глубина (дюймов)
0,61 inch
Высота
100 mm
Высота (в дюймах)
3,937 inch
Ширина
22,5 mm
Ширина (в дюймах)
0,886 inch
Длина
0 mm
Масса нетто
6,13 g

Температуры

Температура окружающей среды
-25 °C…85 °C
Температурный диапазон вставки
-40...120 ℃
Влажность
Отн. влажность 5–93 %, Tu = 40 °C, без образования конденсата

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Данные о материалах

Группа изоляционного материала
I
Изоляционный материал
PA 66 GF 30
Класс пожаростойкости UL 94
V-0
Основной материал
Пластмасса
Поверхность
необработанный
Сравнительный показатель пробоя (CTI)
600 ≤ CTI

Общие данные

Вид защиты
IP20 в установленном состоянии
Способность к заливке
Нет
Таблица цветов (аналогич.)
RAL 9011
Цветовой код
черный

Свойства компонента

Совместимый маркер
Нет
Устанавливаемая защелкивающаяся крышка
Нет

Варианты индивидуализации

Customer specific order process
См. руководство ниже загрузок
Kundspecifika utskärningar möjliga
Да
Możliwość zastosowania etykiet specjalnych
Да
Альтернативные цвета
Дополнительно – по запросу
Возможности обработки
Лазерная обработка
Дробление

Классификации

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-03
ECLASS 15.0
27-19-06-03
