CH20M67 B BUS BK/OR 2010

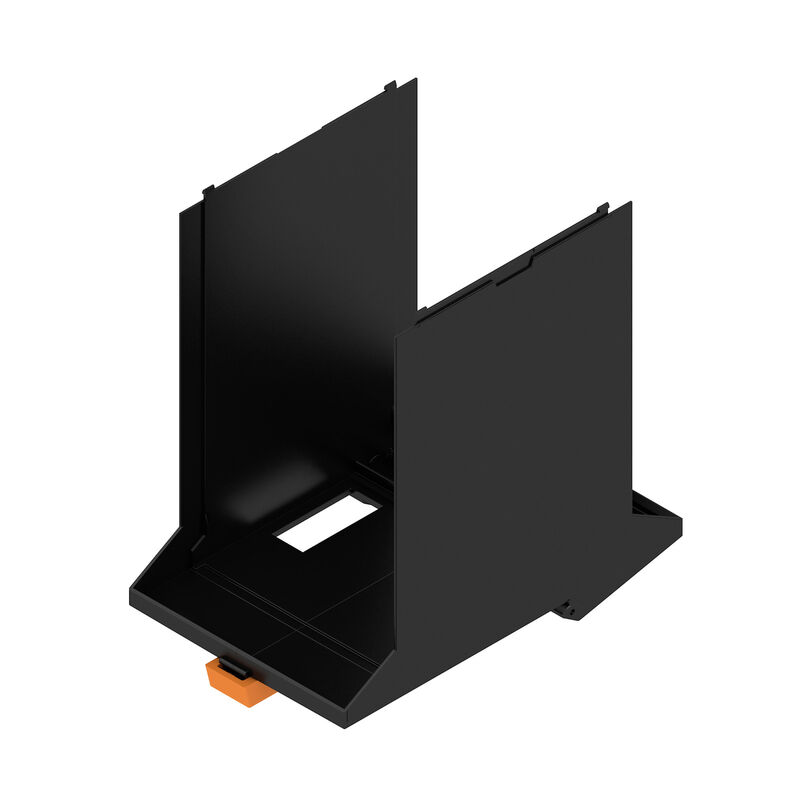

제품 이미지
CH20M67 B BUS BK/OR 2010

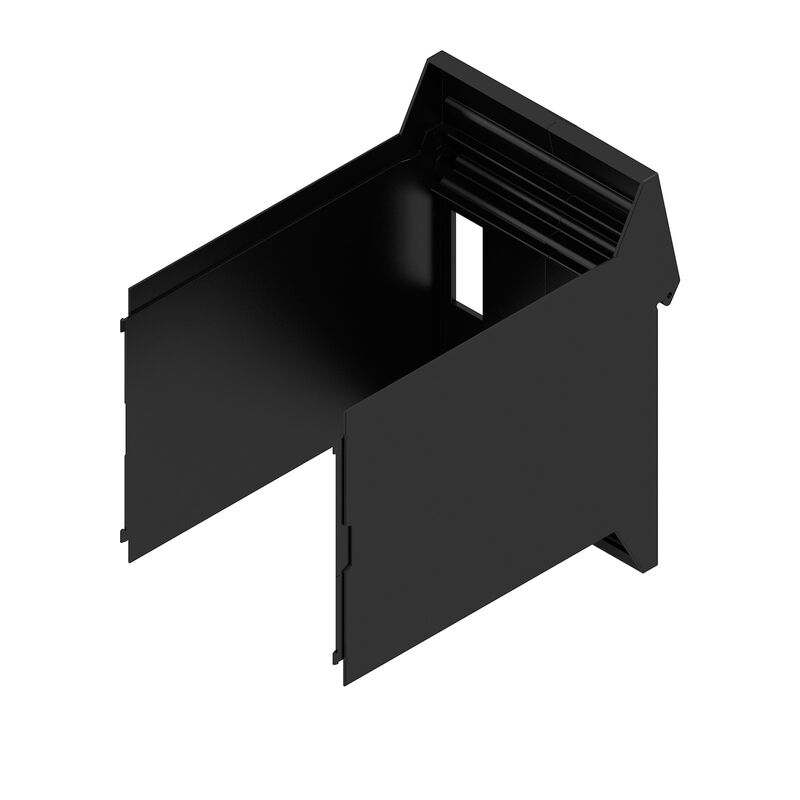

제품 이미지
CH20M67 B BUS BK/OR 2010
제품 장점
베이스 요소, BUS 컷아웃 포함
CH20M67 B BUS BK/OR 2010
치수 도면

CH20M67 B BUS BK/OR 2010

모듈형 하우징, OMNIMATE 하우징 - 시리즈 CH20M 검정, 베이스 요소, BUS 접점용 멈춤쇠 풋 영역의 오목한 부분, 너비: 67.5 mm

항목 번호 1247240000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 4 관련 제품 4
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 Данные о материалах General data 조립품 속성 기계적 테스트 열 테스트 부품 속성 디자인 - IN 요구 사항 개별화 옵션 중요 참고 사항 분류

승인

ROHS
준수

일반 주문 데이터

버전
모듈형 하우징, OMNIMATE 하우징 - 시리즈 CH20M 검정, 베이스 요소, BUS 접점용 멈춤쇠 풋 영역의 오목한 부분, 너비: 67.5 mm
Číslo objednávky
1247240000
Typ
CH20M67 B BUS BK/OR 2010
GTIN (EAN)
4050118038118
Кол.
4 items

치수 및 중량

깊이
108 mm
깊이 (인치)
4.252 inch
Výška
109.3 mm
높이 (인치)
4.303 inch
너비
67.5 mm
폭 (인치)
2.657 inch
순중량
61.25 g

온도

Ambient temperature
-25 °C…85 °C
Rozsah provozní teploty
-40...120 ℃
Влажность
5 - 93 % 상대 습도, Tu = 40°C, 비응축

환경 제품 규정 준수

Stav souladu se směrnicí RoHS
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Данные о материалах

Classe d'infiammabilità UL 94
V-0
Comparative Tracking Index (CTI)
600 ≤ CTI
Gruppo materiali isolanti
I
Materiale di base
플라스틱
Materiale isolante
PA 66 GF 30
Superficie
미처리

General data

Colabilità
无
Colori
검정
Grado di protezione
IP20(설치 상태)
Guida equipaggiata
TS 35
Tabella dei colori (simile)
RAL 9011과 유사

조립품 속성

Numero di slot per connettori femmina dell’insieme montato, max.
18
Number of PCBs, max.
3
Number of connection levels, max.
3
Number of poles, max.
72
Height of components on the PCB (usage of 1 PCB), max.
61.1 mm
Высота компонентов на печатной плате (использование 2 печатных плат), макс.
57.2 mm
PCB의 구성 요소 높이(3개의 PCB 사용), 최대.
34.7 mm
Тип комплектации печатной платы
양면

기계적 테스트

Podle normy
DIN EN 61373:1999 (충격 및 진동)
Zkušební podmínky
하우징 3개 연속 설치
PCB당 추가 중량 200g
PCB 3개 탑재
Proved axles
X
Y
Z
Ударное испытание
  • 일반 시험 지침:
    모든 기계적 시험은 예시 설정 또는 관련 규정 관점에서 실시했습니다. 명시된 결과가 승인 관련 테스트를 대체하지는 않습니다. 단순히 지향값에 불과합니다.
  • 시험 카테고리:
    1
  • 액슬당 충격 수:
    양극 및 음극 방향 3개
  • 충격 지속 시간:
    30 ms
  • 가속 가로:
    30 m/s²
  • 가속 수직:
    30 m/s²
  • 가속 세로:
    50 m/s²
Испытание на вибрацию
  • 시험 카테고리:
    1B
  • 시험 지속 시간:
    액슬당 5시간
  • 효과적인 가속:
    7.9 m/s²

열 테스트

Thermal tests
  • 일반 시험 지침:
    모든 열 시험은 예시 설정 또는 관련 규정 관점에서 실시했습니다. 명시된 결과가 승인 관련 테스트를 대체하지는 않습니다. 단순히 지향값에 불과합니다.
  • 시험 조건:
    하우징 7개 연속 설치 - 간격 없음
  • 시험 액슬:
    수평
  • 주변 온도:
    80 °C
  • 전력 방출, 최대:
    5.7 W

부품 속성

Color of clip-on foot
주황색
Cut out in clip-on foot area as preperation for
버스 접점은 포함되지 않습니다!
Number of connection levels, max.
3

디자인 - IN 요구 사항

PCB 두께
1.6 mm
PCB 형태에 대한 공차
±0.1 mm
회로 보드 두께의 공차
±0.15 mm

개별화 옵션

고객 맞춤 라벨 표시 가능
예
고객 특정적 주문 절차
다운로드 아래 지침 참조
대체 색상
요청 시 추가
처리 가능성
레이저 가공

중요 참고 사항

Informace o produktu
회로기판 윤곽, 제한 구역 및 그 외 회로기판 설계 관련 정보는 다운로드 섹션의 해당 수형 헤더 아래의 결선 기술 카테고리에서 확인하실 수 있습니다.

분류

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
