속성

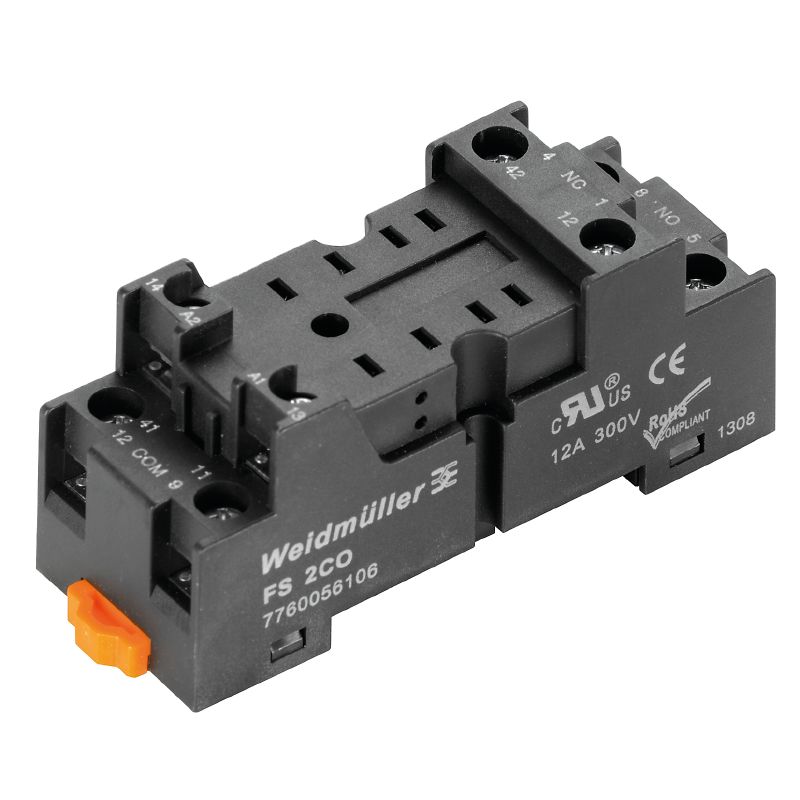

| 버전 | D-SERIES DRM, 릴레이 소켓, 접점 개수: 2, CO 접점, 연속 전류: 12 A, 스크류 결선 |
| 주문 번호 | 7760056106 |
| 유형 | FS 2CO |
| GTIN(EAN) | 4032248855582 |
| 수량 | 10 items |
| 깊이 | 28.9 mm |
| 깊이 (인치) | 1.138 inch |
| 높이 | 69.8 mm |
| 높이 (인치) | 2.748 inch |
| 너비 | 24.7 mm |
| 폭 (인치) | 0.972 inch |
| 순중량 | 33.5 g |
| 보관 온도 | -40 °C...70 °C |
| 작동 온도 | -40 °C...70 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 인증 번호(cURus) | E312083 |
| 정격 스위칭 전압 | 250 V AC |
| 연속 전류 | 12 A |
| 최대 스위칭 전압, AC | 300 V |
| 접점 유형 | 2 CO 접점 |
| 버전 | 플랫 디자인 |
| 레일 | TS 35 |
| 컬러 코드 | 검정 |
| UL94 가연성 등급 구성요소 |
|
| 오염 심각도 | 2 |
| 서지 전압 범주 | II |
| 제어 측면 - 부하 측면에 대한 기중 거리 및 연면 거리 | ≥ 4 mm |
| 제어 측면 - 부하 측면에 대한 절연 강도 | 2 kVeff / 1 분 |
| 인근 접점의 절연 강도 | 2 kVeff / 1 분 |
| 임펄스 내전압 | 4 kV(1.2/50 µs) |
| 보호 등급 | IP10 |
| 인증 번호(cURus) | E312083 |
| 와이어 결선 방식 | 스크류 결선 |
| 탈피 길이, 정격 결선 | 7 mm |
| 조임 토크, 최소 | 0.5 Nm |
| 조임 토크, 최대 | 0.8 Nm |
| 클램프 범위, 최소 | 0.5 mm² |
| 클램프 범위, 최대 | 2.5 mm² |
| 와이어 단면, 솔리드, 최소 | 0.5 mm² |
| 와이어 단면, 솔리드, 최대 | 2.5 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면, 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대 | 1.5 mm² |
| 컨덕터 단면, 연선, AEH(DIN 46228-1), 최소 | 0.5 mm² |
| 컨덕터 단면, 연선, AEH(DIN 46228-1), 최대 | 1.5 mm² |
| 와이어 결선 | M3 포크형 케이블 러그(절연) |
| 블레이드 크기 | 크기 PH1 |
| 제품 정보 | 이 소켓에 대한 교차 결선은 제공되지 않습니다. |
| 승인/인증/적합성 문서 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35352) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66490) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.7760056106) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760056106) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001456 |
| ETIM 7.0 | EC001456 |
| ETIM 8.0 | EC001456 |
| ETIM 9.0 | EC001456 |
| ECLASS 9.0 | 27-37-16-03 |
| ECLASS 9.1 | 27-37-16-03 |
| ECLASS 10.0 | 27-37-16-03 |
| ECLASS 11.0 | 27-37-16-03 |
| ECLASS 12.0 | 27-37-16-03 |
| ECLASS 13.0 | 27-37-16-03 |
| ECLASS 14.0 | 27-37-16-03 |
| 인증 |    |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E312083 |
