SAI-Y-5S- M12/M12
Similar a la ilustración
SAI-Y-5S- M12/M12

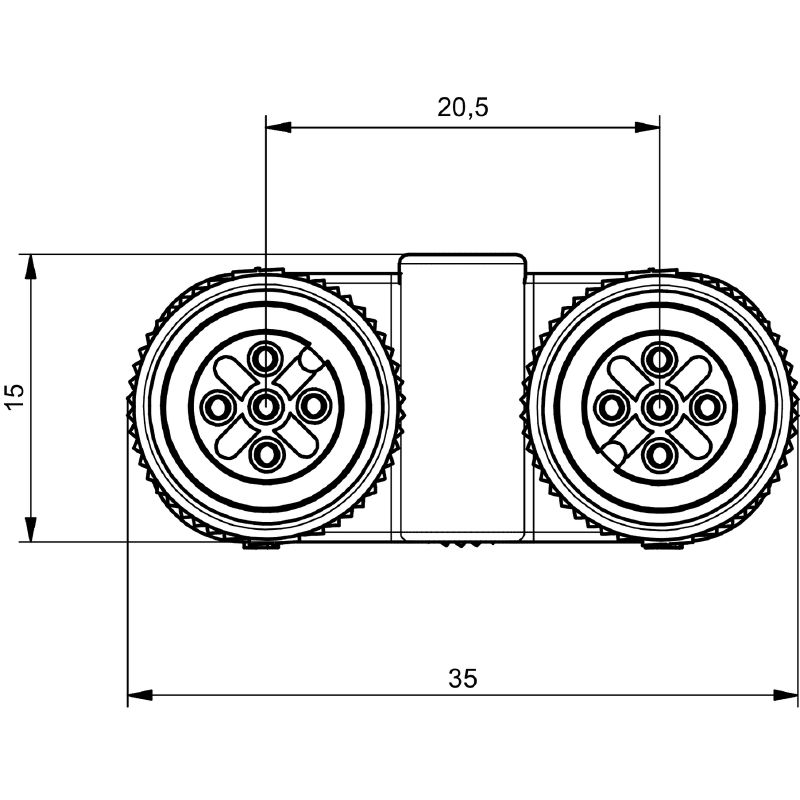

Dibujo acotado
SAI-Y-5S- M12/M12
Dibujo acotado
SAI-Y-5S- M12/M12
Esquema de conexiones

SAI-Y-5S- M12/M12

Conectores Y, M12, Amplificador de señal

Produkt ID 1826880000
Download datablad Soutien à l'ingénierie
Связанные продукты 13
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Datos de conexión Datos técnicos conectores de libre configuración Normas Datos generales Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Datos generales para pedido

Versión
Conectores Y, M12, Amplificador de señal
Código
1826880000
Tipo
SAI-Y-5S- M12/M12
GTIN (EAN)
4032248330393
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
22,9 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Datos de conexión

Individuell utgång 2 – kontaktdon
Conector hembra M12
Tightening torque
M12: 0,8 - 1,2 Nm
Групповой выход — вставной разъем
Conector macho M12
Одиночный выход 1 — вставной разъем
Conector hembra M12

Datos técnicos conectores de libre configuración

IP67
Codificación
Codificación A
Conexión de apantallamiento
No
Corriente nominal
4 A
Grado de polución
3
Material capotas
PUR
Material del anillo roscado
Diecast zinc
Número de polos
5
Rango de temperatura caja
-25…+90 °C
Superficie de contacto
Au (золото)
Tensión nominal
24 V

Normas

Conector norma
IEC 61076-2-101

Datos generales

IP67
Codificación
Codificación A
Conexión 1
M12/M12
Conexión 2
Tornillo
Conexión de apantallamiento
No
Corriente nominal
4 A
diámetro externo del conductor
-
Grado de polución
3
Material capotas
PUR
Material de contacto conector hembra
CuSn
Material de contacto conector macho
CuZn
Número de polos
5
Par de apriete
0,8 Nm
Rango de temperatura caja
-25...90 °C
Rosca de conexión
M12
Superficie de contacto
Au (złoto)
Tensión nominal
24 V

Clasificaciones

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
