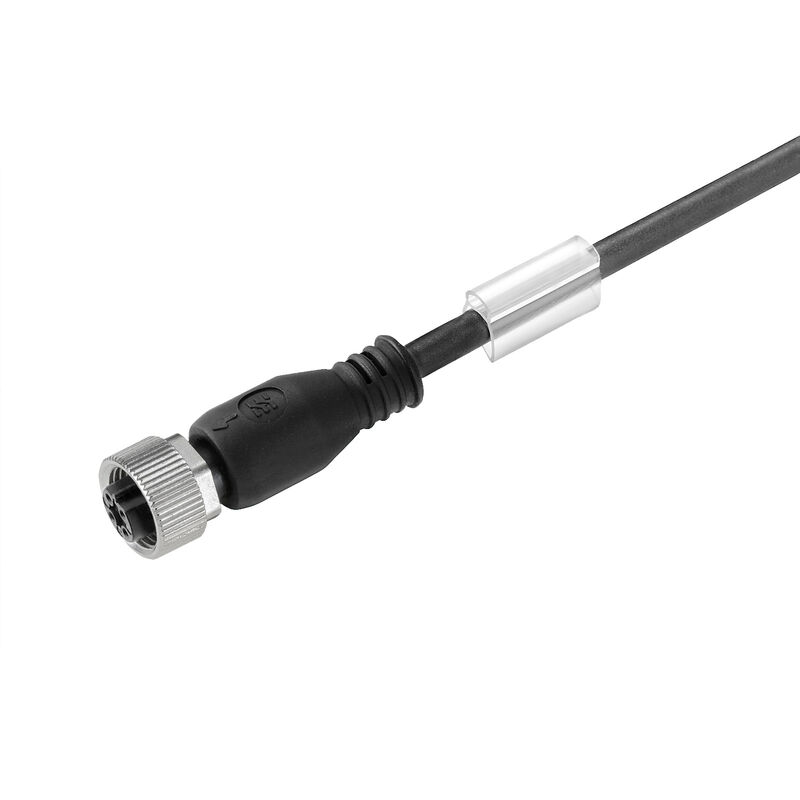

SAIL-M12BG-2/4-5.0U
SAIL-M12BG-2/4-5.0U
Disegno dettagliato
Straight socket
SAIL-M12BG-2/4-5.0U
Schema dei poli
Socket

SAIL-M12BG-2/4-5.0U

Cavo per sensori e attuatori, Un’estremità senza connettore, M12, Numero di poli : 3, 5 m, Connettore femmina diritto, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No

N. articolo 9457660500
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 6 Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati tecnici del cavo Dati tecnici generali Proprietà elettriche Standard generali Norme Connettore maschio sx Connettore maschio dx Illustrazione del prodotto Classificazioni

Omologazioni

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E307231

Dati generali per l’ordinazione

Wersja
Cavo per sensori e attuatori, Un’estremità senza connettore, M12, Numero di poli : 3, 5 m, Connettore femmina diritto, Schermato: No, LED: No, Materiale della guaina: PUR, Alogeni: No
Art.nr.
9457660500
Тип
SAIL-M12BG-2/4-5.0U
GTIN (EAN)
4008190311773
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
140,8 g

Conformità ambientale del prodotto

RoHS-kompatibilitetsstatus
Conforme con esenzione
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Dati tecnici del cavo

Acceleration
5 m/s²
Barva opláštění
nero
Bending cycles
12 Mio
Bending radius, min., moving
10 x diametro cavo
Bending radius, min., stationary
5 x diametro cavo
Campo delle temperature, posa fissa
-40...80 °C
Codifica a colori
marrone
blu
Nero
Configurable cable length
No
Délka kabelu
5 m
Gaine selon UL AWM
20549 (80 °C / 300 V)
Halogen
No
Hegesztési szikrákkal szembeni ellenállás
No
Hydrolysis and microbe resistant
Sì
Insulation
PP
Keresztkötéses irradiáció
No
LABS-free
Sì
Material de la funda
PUR
Odolnost vůči olejům
Conforme alla norma IEC 60811:404
Průřez jádra
0,34 mm²
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
Conforme alla norma IEC 60332-2-2
Resistenza alla torsione
360 °/m
Shielded
No
Velocidad
5 m/s
Vhodné pro nosiče kabelů
Sì
Âme selon UL AWM
10493 (80 °C / 300 V)
ねじれ時の曲げサイクル
> 5 Mio.
ねじれ長
1 m
温度範囲、移動
-25...80 °C
溶接スパーク耐久性
No
외경
4.3 mm ± 0.2 mm
폴 수
3

Dati tecnici generali

Campo di temperatura custodia
-25…+85 °C
Cicli di inserimento
≥ 100
Coding
Codificato A
Coppia di serraggio
M12: 0,8 - 1,2 Nm
Corrente nominale
4 A
Grado di lordura
3
Grado di protezione
IP65
IP66
IP67
IP68
se avvitato
IP69
LED
No
Materiale anello filettato
Pressofusione di zinco
Materiale base della custodia
PUR
ponticellato
2/4
Resistenza d'isolamento
108 Ω
Tensione nominale
250 V
Versione
Connettore femmina diritto
插针镀层
dorata
联接螺纹
M12

Proprietà elettriche

Nominal voltage
250 V
절연 저항
108 Ω

Standard generali

Connettori a norma
IEC 61076-2-101
Č. osvědčení (cULus)
E307231

Norme

Connettori a norma
IEC 61076-2-101

Connettore maschio sx

Spina di collegamento a sinistra
M12, Codificato A, IP69, Contatto femmina, Diritto, Plastica, non schermate

Connettore maschio dx

Spina di collegamento a destra
estremità conduttore libera

Illustrazione del prodotto

Titolo dell'immagine 05
Schema elettrico

Classificazioni

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
