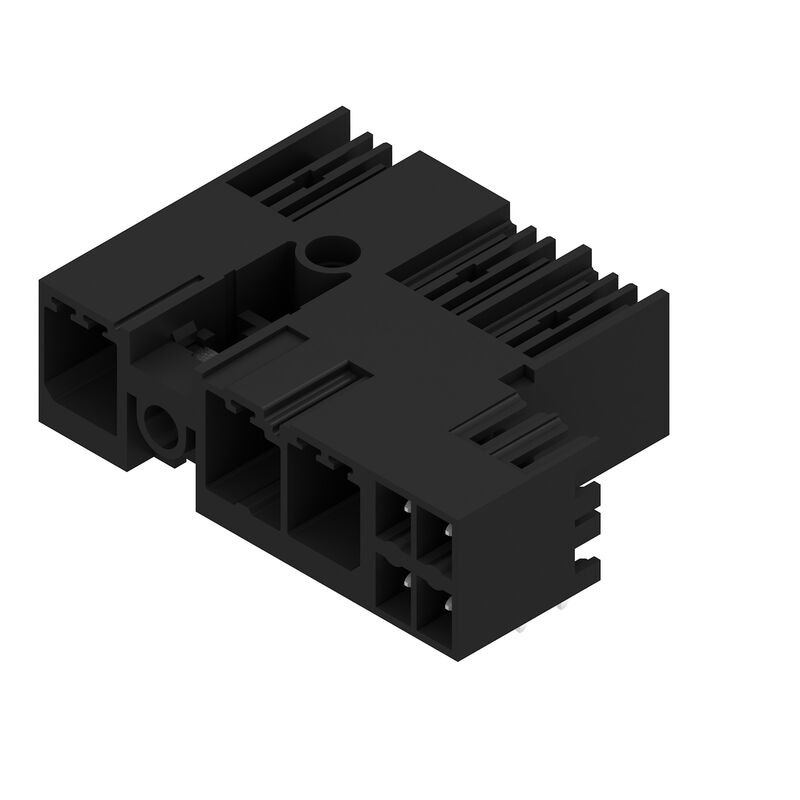

Product image
SV-SMT 7.62HP/03/90MSF2 SC/4 2.6SN BX

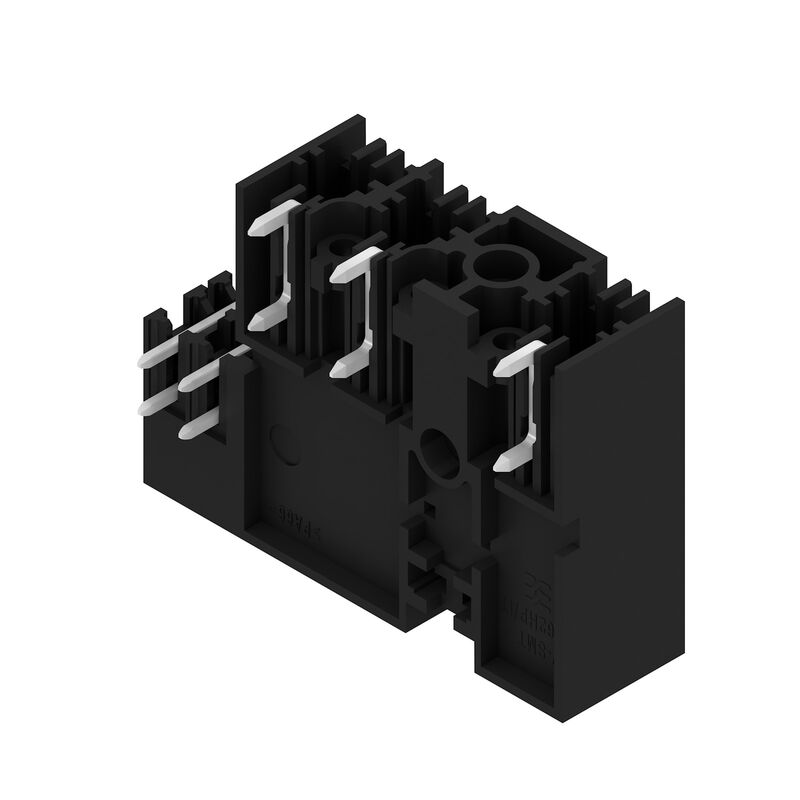

Product image
SV-SMT 7.62HP/03/90MSF2 SC/4 2.6SN BX

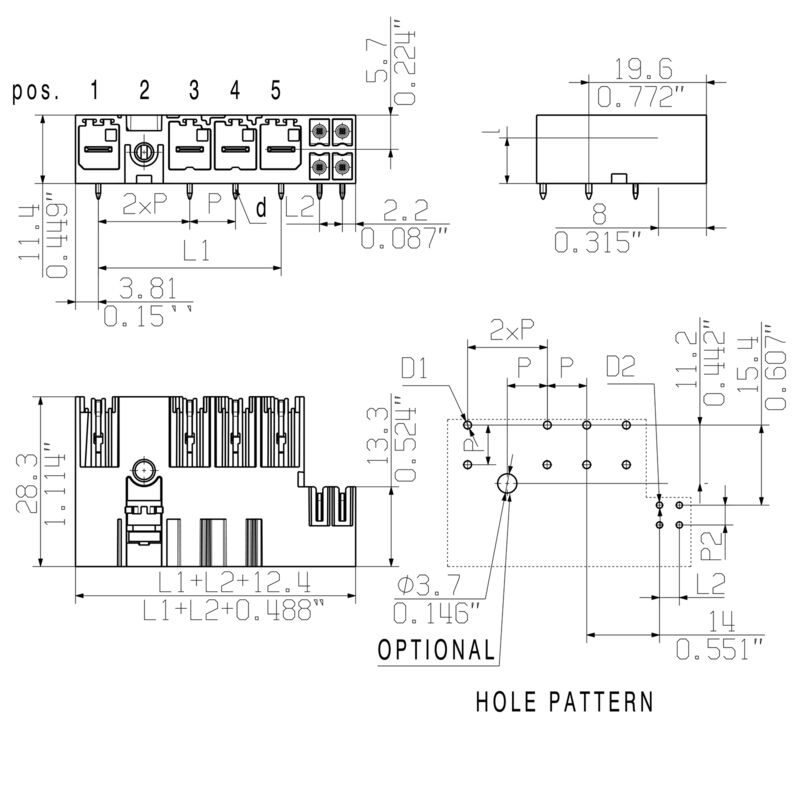

Dimensional drawing

SV-SMT 7.62HP/03/90MSF2 SC/4 2.6SN BX

Данный продукт вскоре больше не будет доступен.

Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Центральный фланец на винтах, Соединение THT/THR под пайку, 7.62 mm, Количество полюсов: 3, 90°, Длина штифта для припайки (l): 2.6 mm, луженые, черный, Ящик

№ продукта 2529920000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 1 Является эквивалентом 2 Связанные продукты 3
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Данные о материалах Номинальные характеристики по IEC Номинальные характеристики по UL 1059 Упаковка Технические данные Важное примечание Классификации

Сертификаты

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Основные данные для заказа

Version
Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Центральный фланец на винтах, Соединение THT/THR под пайку, 7.62 mm, Количество полюсов: 3, 90°, Длина штифта для припайки (l): 2.6 mm, луженые, черный, Ящик
Order No.
2529920000
Type
SV-SMT 7.62HP/03/90MSF2 SC/4 2.6SN BX
GTIN (EAN)
4050118540123
Qty.
48 Штука
Продуктное отношение
IEC: 1000 V / 41 A
UL: 300 V / 33 A
パッケージ
Ящик
Delivery status
Эта артикул в перспективе будет недоступен.
Последняя дата заказа
/Date(1806444000000)/

Размеры и массы

Depth
28,3 mm
Depth (inches)
1,114 inch
Height
14 mm
Высота (в дюймах)
0,551 inch
Высота, мин.
11,4 mm
Width
39,07 mm
Ширина (в дюймах)
1,538 inch
Net weight
2 g

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные характеристики

Product family
OMNIMATE Power — серия BV/SV 7.62HP
Type of connection
Соединение с платой
Mounting onto the PCB
Соединение THT/THR под пайку
Pitch in mm (P)
7,62 mm
Pitch in inches (P)
0,3 "
Outgoing elbow
90°
Number of poles
3
Number of solder pins per pole
2
Solder pin length (l)
2,6 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Solder pin dimensions
0,8 x 1,0 mm
Solder eyelet hole diameter (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 мм
L1 in mm
22,86 mm
L1 in inches
0,9 "
L2 в мм
3,81 mm
L2(인치)
0,15 "
quantità di file
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
safe to back of hand above the printed circuit board
Защита от прикосновения согласно DIN VDE 0470
IP 20
Объемное сопротивление
2,00 мОм
Кодируемый
Да
Couple de serrage pour bride vissée, min.
0,2 Nm
Tightening torque for screw flange, max.
0,3 Nm
Plugging force/pole, max.
12 N
Pulling force/pole, max.
7 N

Данные о материалах

Insulating material
PA 9T
Colour
черный
Colour chart (similar)
RAL 9011
Insulating material group
II
Сравнительный показатель пробоя (CTI)
≥ 500
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Contact material
Сплав меди
Contact surface
луженые
Структура слоев соединения под пайку
1...3 µm Ni / 4...6 µm Sn матовый
Struktura warstwowa wtyku
1...3 µm Ni / 4...6 µm Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
130 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
130 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
41 A
Rated current, max. number of poles (Tu=20°C)
41 A
Rated current, min. number of poles (Tu=40°C)
41 A
Rated current, max. number of poles (Tu=40°C)
41 A
Rated voltage for surge voltage class / pollution degree II/2
1.000 V
Rated voltage for surge voltage class / pollution degree III/2
630 V
Rated voltage for surge voltage class / pollution degree III/3
630 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
6 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
6 kV
Short-time withstand current resistance
3 x 1 сек. с 420 A

Номинальные характеристики по UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
33 A
Rated current (Use group C / UL 1059)
33 A
Rated current (Use group D / UL 1059)
5 A
Clearance distance, min.
6,9 mm
Creepage distance, min.
9,6 mm
Reference to approval values
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Packaging
Ящик
VPE length
338 mm
VPE width
130 mm
VPE height
33 mm

Технические данные

Pitch in mm (hybrid)
  • номин.:
    3,81 mm
  • Гибридный компонент:
    Signal
Шаг в мм (сигнал)
3.81 mm
Pitch in inch (hybrid)
  • номин.:
    0,15 "
  • Гибридный компонент:
    Signal
Шаг в дюймах (сигнал)
0.15 "
Pole count (hybrid)
  • номин.:
    4
  • Гибридный компонент:
    Signal
Количество контактов (сигнал)
4
Number of solder pins per pole (hybrid)
  • Гибридный компонент:
    Signal
  • номин.:
    1
Количество выводов под пайку на контакт (сигнал)
1
Solder pin dimensions (hybrid)
  • Размеры выводов под пайку:
    0,8 x 0,8 mm
  • Гибридный компонент:
    Signal
Размеры выводов под пайку (сигнал)
0,8 x 0,8 mm
Размеры выводов под пайку = допуск d (гибридн.)
  • Размеры выводов под пайку = допуск d:
    • Нижний допуск с префиксом (показывает минимум):
      -0,03
    • Верхний допуск с префиксом (показывает максимум):
      +0,01
    • Допуск, единица:
      mm
  • Гибридный компонент:
    Signal
Размеры выводов под пайку = допуск d (сигнал)
-0,03 / +0,01 mm
Diameter of solder eyelet (hybrid)
  • Гибридный компонент:
    Signal
  • номин.:
    1,3 mm
Диаметр отверстия в печатной плате (сигнал)
1.3 mm
Tolerance of the diameter of the solder eyelet (hybrid)
  • Гибридный компонент:
    Signal
  • Допуск на диаметр отверстия припойного ушка (D):
    ±0,1 мм
  • Допуск на диаметр отверстия припойного ушка (D):
    + 0,1 мм
Допуск на диаметр отверстия в печатной плате (сигнал)
±0,1 мм
L2 in mm
3,81 mm
L2 in inch
0,15 "
Anzahl Reihen (Hybrid)
  • Гибридный компонент:
    Signal
Количество рядов (сигнал)
2
Contact material (hybrid)
  • Гибридный компонент:
    Signal
  • Материал контакта:
    CuMg
Материал контактов (сигнал)
CuMg
Contact surface (hybrid)
  • Гибридный компонент:
    Signal
  • Поверхность контакта:
    луженые
Поверхность контакта (сигнал)
луженые
Layer structure of the solder connection (hybrid)
  • Структура слоев соединения под пайку:
    • Материал:
      Ni
    • Прочность слоя:
      • мин.:
        1 µm
      • макс.:
        3 µm
    • Материал:
      Sn
    • Прочность слоя:
      • мин.:
        4 µm
      • макс.:
        8 µm
  • Гибридный компонент:
    Signal
Структура слоев соединения под пайку (сигнал)
1-3 µm Ni / 4-8 µm Sn
Layer structure of the plug contact (hybrid)
  • Структура слоев штепсельного контакта:
    • Материал:
      Ni
    • Прочность слоя:
      • мин.:
        1 µm
      • макс.:
        3 µm
    • Материал:
      Sn
    • Прочность слоя:
      • мин.:
        4 µm
      • макс.:
        8 µm
  • Гибридный компонент:
    Signal
Структура слоев штепсельного контакта (сигнал)
1-3 µm Ni / 4-8 µm Sn
Rated voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • Гибридный компонент:
    Signal
  • номин.:
    320 V
Номинальное напряжение для класса перенапряжения / степени загрязнения II/2 (сигнал)
320 V
Номинальное напряжение для класса перенапряжения / степени загрязнения III / 2 (гибрид)
  • Гибридный компонент:
    Signal
  • номин.:
    160 V
Номинальное напряжение для класса перенапряжения / степени загрязнения III/2 (сигнал)
160 V
Номинальное напряжение для класса перенапряжения / степени загрязнения III / 3 (гибрид)
  • Гибридный компонент:
    Signal
  • номин.:
    160 V
Номинальное напряжение для класса перенапряжения / степени загрязнения III/3 (сигнал)
160 V
Rated impulse voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • Гибридный компонент:
    Signal
  • номин.:
    2,5 kV
Номинальное импульсное напряжение для класса перенапряжения / степени загрязнения II/2 (сигнал)
2.5 kV
Rated impulse voltage for overvoltage class / pollution severity level III/2 (hybrid)
  • Гибридный компонент:
    Signal
  • номин.:
    2,5 kV
Rated impulse voltage for overvoltage class/pollution severity level III/2 (Signal)
2.5 kV
過電圧クラスの定格インパルス電圧/汚染度度レベル III / 3（ハイブリッド）
  • Гибридный компонент:
    Signal
  • номин.:
    2,5 kV
Номинальное импульсное напряжение для класса перенапряжения / степени загрязнения III/3 (сигнал)
2.5 kV
Résistance aux pics de courant (hybride)
  • Устойчивость к воздействию кратковременного тока:
    3 x 1 сек. с 80 A
  • Гибридный компонент:
    Signal
Сопротивление кратковременно допустимому сквозному току (сигнал)
3 x 1 сек. с 80 A
Creepage distance (hybrid)
  • Гибридный компонент:
    Signal
  • мин.:
    4,38 mm
Разделительное расстояние (гибридн.)
  • Гибридный компонент:
    Signal
  • мин.:
    3,6 mm
Rated voltage (Use group B / CSA) (Hybrid)
  • Гибридный компонент:
    Signal
  • номин.:
    300 V
Номинальное напряжение (группа использования B/CSA) (сигнал)
300 V
Rated voltage (Use group C / CSA) (Hybrid)
  • Гибридный компонент:
    Signal
  • номин.:
    50 V
Номинальное напряжение (группа использования C/CSA) (сигнал)
50 V
Номинальный ток (группа использования B/CSA) (гибридн.)
  • Гибридный компонент:
    Signal
  • номин.:
    9 A
Номинальный ток (группа использования B/CSA) (сигнал)
9 A
Номинальный ток (группа использования C/CSA) (гибридн.)
  • Гибридный компонент:
    Signal
  • номин.:
    9 A
Номинальный ток (группа использования C/CSA) (сигнал)
9 A
Номинальный ток (группа использования D/CSA) (гибридн.)
  • Гибридный компонент:
    Signal
  • номин.:
    9 A
Номинальный ток (группа использования D/CSA) (сигнал)
9 A
Номинальное напряжение (группа использования B/UL 1059) (гибридн.)
  • Гибридный компонент:
    Signal
  • номин.:
    300 V
Номинальное напряжение (группа использования B/UL 1059) (сигнал)
300 V
Номинальное напряжение (группа использования C/UL 1059) (гибридн.)
  • Гибридный компонент:
    Signal
  • номин.:
    50 V
Номинальное напряжение (группа использования C/UL 1059) (сигнал)
50 V
Номинальное напряжение (группа использования D/UL 1059) (гибридн.)
  • Гибридный компонент:
    Signal
  • номин.:
    300 V
Номинальное напряжение (группа использования D/UL 1059) (сигнал)
300 V
Номинальный ток (группа использования B/UL 1059) (гибридн.)
  • Гибридный компонент:
    Signal
  • номин.:
    5 A
Номинальный ток (группа использования B/UL 1059) (сигнал)
5 A
Номинальный ток (группа использования C/UL 1059) (гибридн.)
  • Гибридный компонент:
    Signal
  • номин.:
    5 A
Номинальный ток (группа использования C/UL 1059) (сигнал)
5 A
Номинальный ток (группа использования D/UL 1059) (гибридн.)
  • Гибридный компонент:
    Signal

Важное примечание

IPC conformity
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Notes

• Технические данные приведены для силовых контактов
• Технические данные сигнальных контактов 50 В/5 A, длина снятия изоляции 8 мм
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Параметры диаграммы: P1=7,62 мм; P2=3,81 мм
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• MFX и MSFX: X= положение среднего фланца, например MF2, MSF3
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-03-01
ECLASS 15.0
27-46-03-01
