BCZ 3.81/11/180F SN OR BX

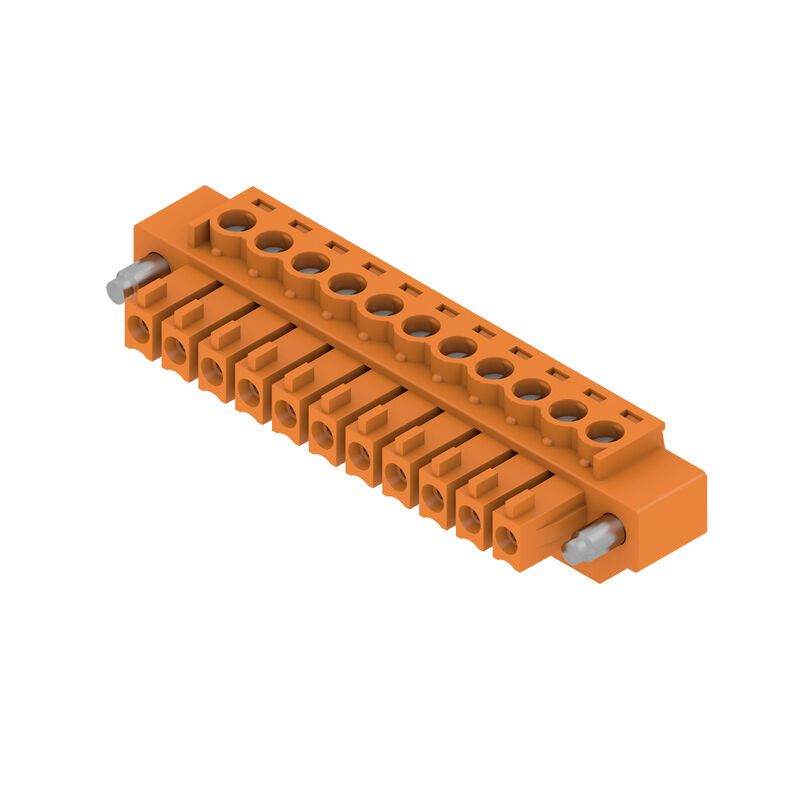

Illustrazione del prodotto
BCZ 3.81/11/180F SN OR BX

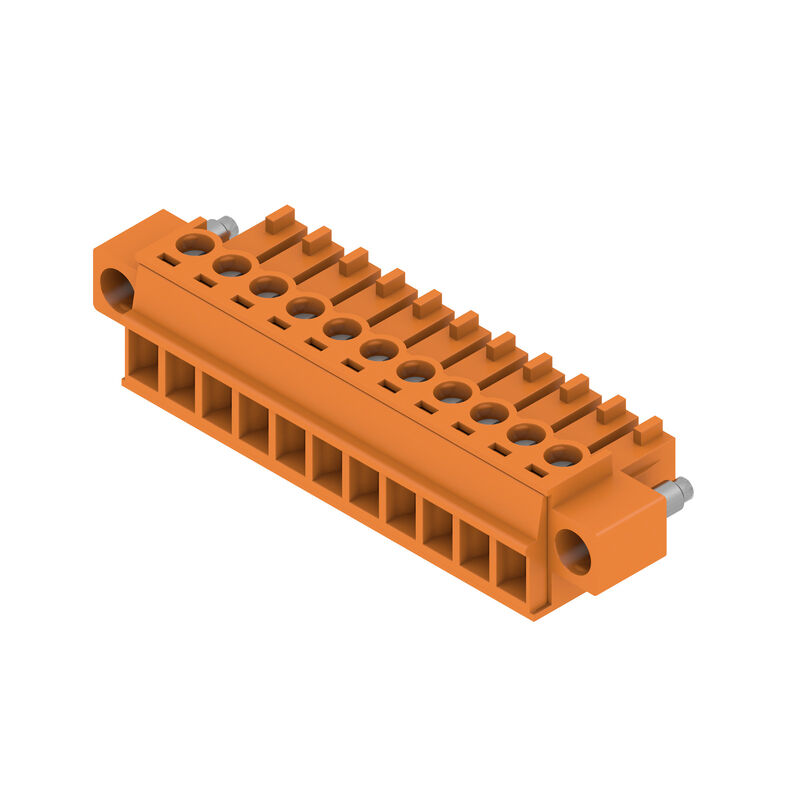

Illustrazione del prodotto
BCZ 3.81/11/180F SN OR BX
Dimensional drawing
BCZ 3.81/11/180F SN OR BX
Diagramm
BCZ 3.81/11/180F SN OR BX
Graph
BCZ 3.81/11/180F SN OR BX
Graph
Product benefits

BCZ 3.81/11/180F SN OR BX

PCB plug-in connector, female plug, 3.81 mm, Number of poles: 11, 180°, Clamping yoke connection, Clamping range, max. : 1.5 mm², Box

N. articolo 1941100000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 1 Controparti 5 Prodotti correlati 29
Approvals General ordering data Dimensions and weights Environmental Product Compliance Systemkennwerte Material data Conductors suitable for connection Jmenovité údaje podle IEC Rated data acc. to CSA Номинальные характеристики по UL 1059 Packing Type tests Indicación importante Classifications

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Versione
PCB plug-in connector, female plug, 3.81 mm, Number of poles: 11, 180°, Clamping yoke connection, Clamping range, max. : 1.5 mm², Box
N. d’ordine
1941100000
Tipo
BCZ 3.81/11/180F SN OR BX
GTIN (EAN)
4032248655748
Množství
50 szt.
parametry produktu
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
opakowanie
skrzynia

Dimensions and weights

Profondità
16,1 mm
Hloubka (v palcích)
0,634 inch
Posizione verticale
11,1 mm
Hauteur (pouces)
0,437 inch
Larghezza
52,33 mm
폭 (인치)
2,06 inch
Čistá hmotnost
9,391 g

Environmental Product Compliance

Stato conformità RoHS
Compliant with exemption
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

Systemkennwerte

Famiglia prodotti
OMNIMATE Signal - series BC/SC 3.81
Tipo di collegamento
Raccordement installation
Tecnica di collegamento cavi
클램프 요크 결선
Passo in mm (P)
3,81 mm
Passo in pollici (P)
0,15 "
Direzione d'uscita del conduttore
180°
Numero di poli
11
L1 in mm
38,1 mm
L1 in pollici
1,5 "
quantità di file
1
Numero di serie di poli
1
Sezione di dimensionamento
1 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
sicurezza per le dita
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
Délka odizolování
7 mm
Vite di serraggio
M 2
Lama cacciavite
0,4 x 2,5
Lama cacciavite norma
DIN 5264
Cicli di inserimento
25
Forza di innesto/polo, max.
7 N
Forza d'estrazione/polo, max.
5 N
Coppia di serraggio
  • Tipo di coppia:
    Collegamento cavo
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm
  • Tipo di coppia:
    Flangia a vite
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,15 Nm
      • max.:
        0,2 Nm

Material data

Materiale isolante
PA 66 GF 30
Colori
naranja
Tabella dei colori (simile)
RAL 2000
Gruppo materiali isolanti
II
Comparative Tracking Index (CTI)
≥ 550
Класс пожаростойкости UL 94
V-0
Materiale dei contatti
Lega in rame
Superficie dei contatti
stagnato
Struttura a strati del connettore maschio
0.5...1.5 µm Cu / 2...5 µm Sn
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
120 °C

Conductors suitable for connection

Campo di sezioni, min.
0,08 mm²
Campo di sezioni, max.
1,5 mm²
Sezione di collegamento cavo AWG, min.
AWG 28
Sezione di collegamento cavo AWG, max.
AWG 16
rigido, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Flessibile, min. H05(07) V-K
0,2 mm²
Flessibile, max. H05(07) V-K
1,5 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,2 mm²
con terminale AEH con collare DIN 46 228/4, max.
1,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,2 mm²
con terminale a norma DIN 46 228/1, max.
1,5 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2,4 mm x 1,5 mm
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0282600000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0282700000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        6 mm
    • Terminale consigliato:
      0372600000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        7 mm
    • Terminale consigliato:
      0372700000
Testo di riferimento
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
17,5 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
17,5 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
15,2 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2,5 kV
Portata transitoria
3 x 1s mit 76 A

Rated data acc. to CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300 V
Tensione nominale (Gruppo C / CSA)
50 V
Corrente nominale (Gruppo B / CSA)
8 A
Corrente nominale (Gruppo C / CSA)
8 A
Sezione di collegamento cavo AWG, min.
AWG 28
Sezione di collegamento cavo AWG, max.
AWG 16
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Номинальные характеристики по UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
10 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Sezione di collegamento cavo AWG, min.
AWG 28
Sezione di collegamento cavo AWG, max.
AWG 16
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Packing

Imballaggio
Box
Lunghezza VPE
217 mm
Larghezza VPE
74 mm
Altezza VPE
62 mm

Type tests

Test: Durabilità delle siglature
  • Standard:
    DIN EN 61984 section 7.3.2 / 09.02 taking pattern from DIN EN 60068-2-70 / 07.96
  • Test:
    mark of origin, type identification, rated voltage, rated cross-section, pitch, type of material, approval marking UL, approval marking CSA
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Test: Innesto errato (Non intercambiabilità)
  • 표준:
    DIN EN 61984 섹션 6.3 및 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • 테스트:
    180 회전, 코딩 요소 불포함
  • 평가:
    통과
  • 테스트:
    육안 검사
  • 평가:
    통과
Test: Sezione bloccabile
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.08 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.08 mm²
    • Type of conductor and conductor cross-section:
      solid 1.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 1.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 28/1
    • Type of conductor and conductor cross-section:
      AWG 28/19
    • Type of conductor and conductor cross-section:
      AWG 16/1
    • Type of conductor and conductor cross-section:
      AWG 16/19
  • Evaluation:
    passed
Test per danni ai conduttori e allentamento accidentale degli stessi
  • Standard:
    DIN EN 60999-1 rozdział 9.4 / 12.00
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,25 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,4 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony
Test di estrazione
  • Standard:
    DIN EN 60999-1 rozdział 9.5 / 12.00
  • Wymaganie:
    ≥10 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,25 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 28/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥40 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U1.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K1.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 16/19
  • Ocena:
    sprawdzony

Indicación importante

Conformità IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Note

• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
