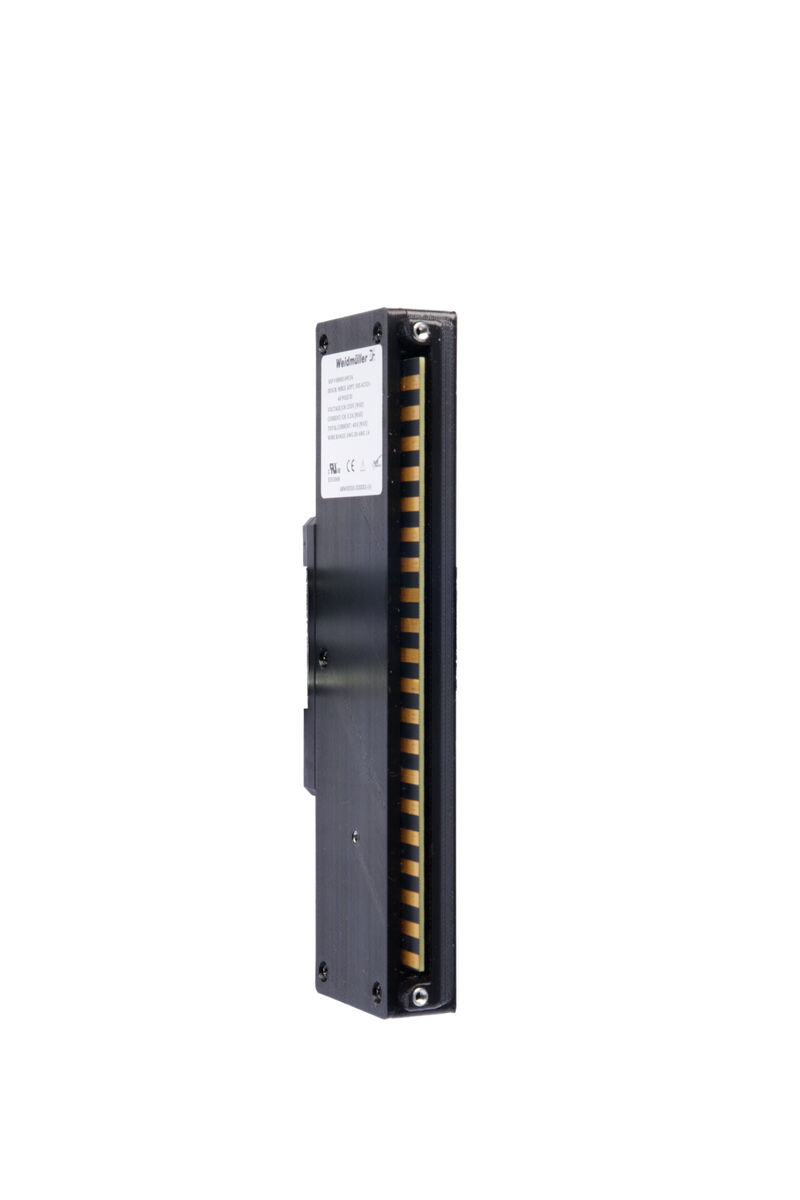

MBGE ADPT, 505-4232A 40 POLE DI
MBGE ADPT, 505-4232A 40 POLE DI
MBGE ADPT, 505-4232A 40 POLE DI

MBGE ADPT, 505-4232A 40 POLE DI

№ продукта 8000149534
Загрузить спецификации Загрузка продуктов
Связанные продукты 2
Основные данные для заказа Размеры и массы Температуры Расчетные данные UL Данные соединения Данные соединения Расчетные данные Соответствие стандартам по изоляции (EN50178) Классификации

Основные данные для заказа

Заказ №
8000149534
Тип
MBGE ADPT, 505-4232A 40 POLE DI
GTIN (EAN)
4099987229357
Кол.
ST

Размеры и массы

Глубина
64,17 mm
Глубина (дюймов)
2,526 inch
Высота
179,66 mm
Высота (в дюймах)
7,073 inch
Ширина
20 mm
Ширина (в дюймах)
0,787 inch
Масса нетто
0,05 g

Температуры

Температура хранения
-20...70 °C
Рабочая температура
-20...50 °C

Расчетные данные UL

Рабочая температура (UL), макс.
50 °C
Рабочая температура (UL), мин.
-20 °C
Температура хранения UL, макс.
70 °C
Температура хранения UL, мин.
-20 °C
Номинальный ток
40 A
Номинальное напряжение, UN
250 V

Данные соединения

Количество полюсов
40 полюсов
Соединение (сторона устройства полевого уровня)
Siemens 505-4232A or 4332 PLC 40 pole connector

Данные соединения

Количество полюсов
40 P
Подключение к ПЛК
Новая клемма ПЛК или проводная
Соединение (сторона устройства полевого уровня)
Siemens 505-4232A or 4332 PLC 40 pole connector

Расчетные данные

Рабочее напряжение
250 В
Ток на один канал, макс.
3,96 A
Общий номинальный ток
40 A

Соответствие стандартам по изоляции (EN50178)

Номинальное напряжение
300 V
Категория перенапряжения
II
Степень загрязнения
2
Контроль импульсного напряжения (1,2/50 мкс) (стандарт 1)
2,5 kV
Напряжение для проверки изоляции (перем. ток) (стандарт 1)
1,8 kV

Классификации

ETIM 8.0
EC002584
ETIM 9.0
EC002584
ETIM 10.0
EC002584
ECLASS 14.0
27-33-02-92
ECLASS 15.0
27-33-02-92
