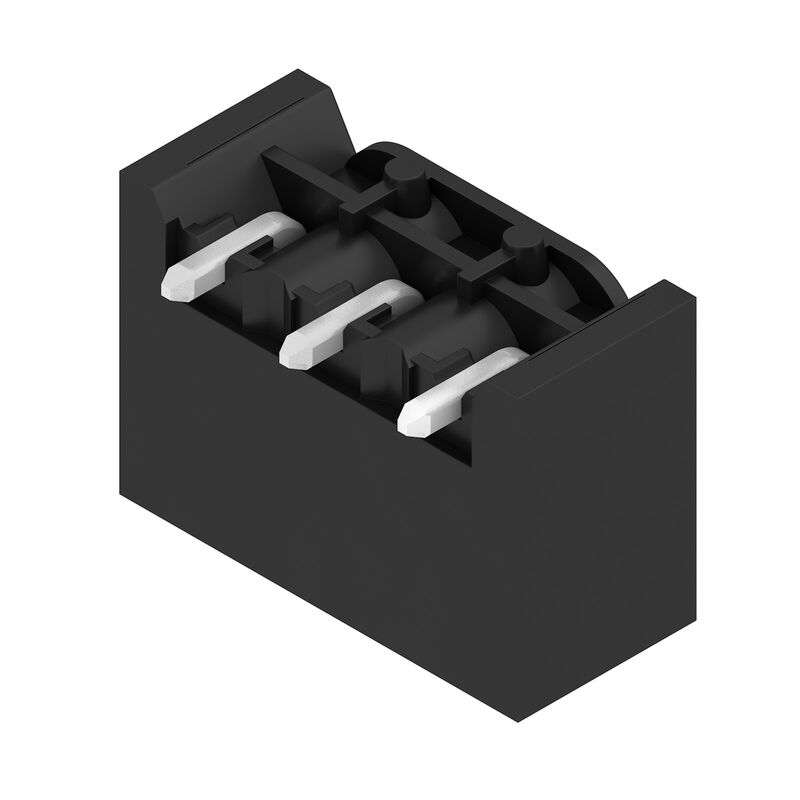

SL-SMT 5.08HC/03/90G 1.5SN BK RL
Illustration du produit

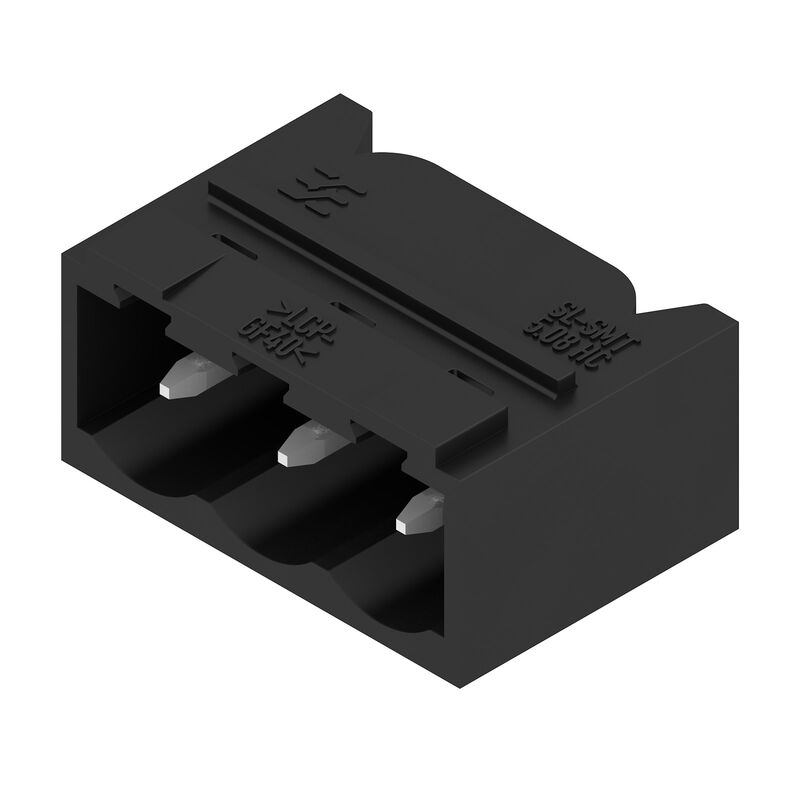

SL-SMT 5.08HC/03/90G 1.5SN BK RL
Illustration du produit
SL-SMT 5.08HC/03/90G 1.5SN BK RL
Dimensional drawing
SL-SMT 5.08HC/03/90G 1.5SN BK RL
Dimensional drawing
SL-SMT 5.08HC/03/90G 1.5SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection
SL-SMT 5.08HC/03/90G 1.5SN BK RL
Exemple d'utilisation
Compliant with existing standards
SL-SMT 5.08HC/03/90G 1.5SN BK RL
Avantages produit
Safe power transmission
Proven properties

SL-SMT 5.08HC/03/90G 1.5SN BK RL

Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT/THR, 5.08 mm, Nombre de pôles: 3, 90°, Longueur du picot à souder (l): 1.5 mm, étamé, noir, Tape

Référence produit 1775014001
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 6 Est la pièce opposée de 23 Autres produits de la même gamme 8
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques du système Données des matériaux Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Note importante Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur mâle, Fermé latéralement, Raccordement soudé THT/THR, 5.08 mm, Nombre de pôles: 3, 90°, Longueur du picot à souder (l): 1.5 mm, étamé, noir, Tape
Référence
1775014001
Type
SL-SMT 5.08HC/03/90G 1.5SN BK RL
GTIN (EAN)
4032248167739
Qté.
350 Pièce
Indices de produit
IEC: 400 V / 27.5 A
UL: 300 V / 18.5 A
Emballage
Tape

Dimensions et poids

Profondeur
12 mm
Profondeur (pouces)
0,472 inch
Hauteur
9,9 mm
Hauteur (pouces)
0,39 inch
Hauteur version la plus basse
8,4 mm
Largeur
17,14 mm
Largeur (pouces)
0,675 inch
Poids net
2,283 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques du système

Product family
OMNIMATE Signal - série BL/SL 5.08
Type of connection
Raccordement sur platine
Mounting onto the PCB
Raccordement soudé THT/THR
Pitch in mm (P)
5,08 mm
Pitch in inches (P)
0,2 "
Outgoing elbow
90°
Number of poles
3
Number of solder pins per pole
1
Solder pin length (l)
1,5 mm
Solder pin length tolerance
0 / -0,3 mm
焊针规格
d = 1,2 mm
octogonal
Diamètre du trou d'implantation (D)
1,4 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 en mm
10,16 mm
L1 en pouce
0,4 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
protection doigt non enfiché/ protection appui de la main enfiché
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Degré de protection
IP20
Résistance de passage
≤5 mΩ
Codable
Oui
Force d'enfichage/pôle, max.
9 N
Force d'extraction/pôle, max.
7 N

Données des matériaux

Matériau isolant
LCP GF
Couleur
noir
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
IIIa
Indice de Poursuite Comparatif (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Structure en couches du raccordement soudé
1...3 µm Ni / 2...4 µm Sn mat
Structure en couches du contact mâle
1...3 µm Ni / 2...4 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
100 °C
Plage de température montage, min.
-30 °C
Plage de température montage, max.
100 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
27,5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
19 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
24 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
16,5 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4 kV

Données nominales selon CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1176845
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
18,5 A
Rated current (Use group D / CSA)
18,5 A
参见认证参数
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
18,5 A
额定电流 (使用组 D / UL 1059)
10 A
参见认证参数
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

ESD Level packaging
dissipatif statique
Packaging
Tape
VPE length
330 mm
VPE width
330 mm
VPE height
37 mm
Tape depth (T2)
12,8 mm
Tape width (W)
32 mm
Tape pocket depth (K0)
12,3 mm
Tape pocket height (A0)
12,3 mm
Tape pocket width (B0)
18,74 mm
Tape pocket separation (P1)
16 mm
Tape hole separation (E)
1,75 mm
Tape pocket separation (F)
14,2 mm
卷带直径 ∅ (A)
330 mm
表面电阻
Rs = 109 - 1012 Ω

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Surfaces de contact dorées sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Diamètre du trou d'implantation D = 1,4+0,1 mm
• Diamètre du trou d'implantation D = 1,5 + 0,1 mm à partir de 9 pôles
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
