Właściwości

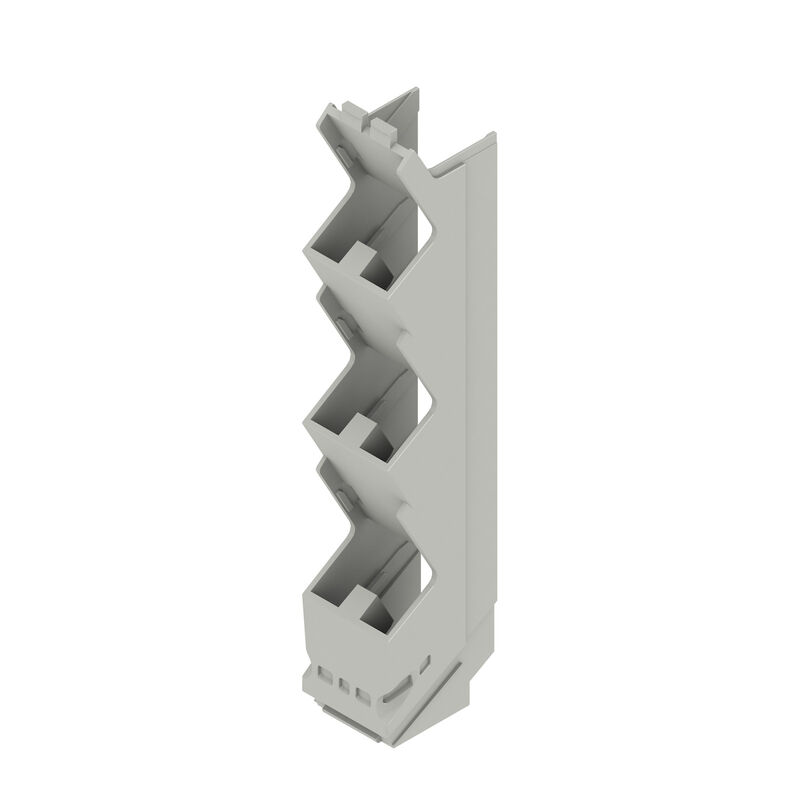

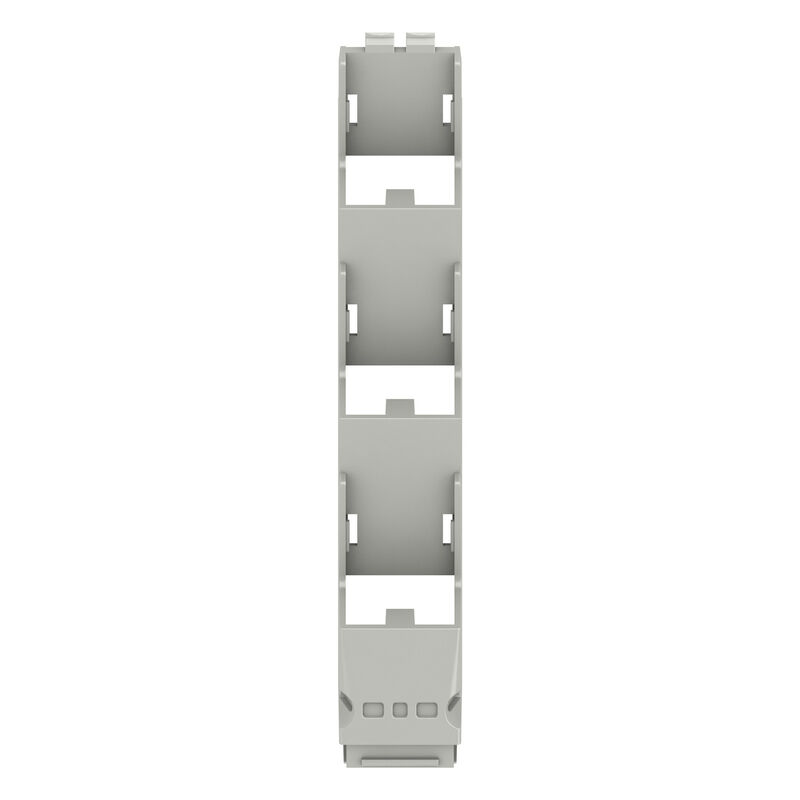

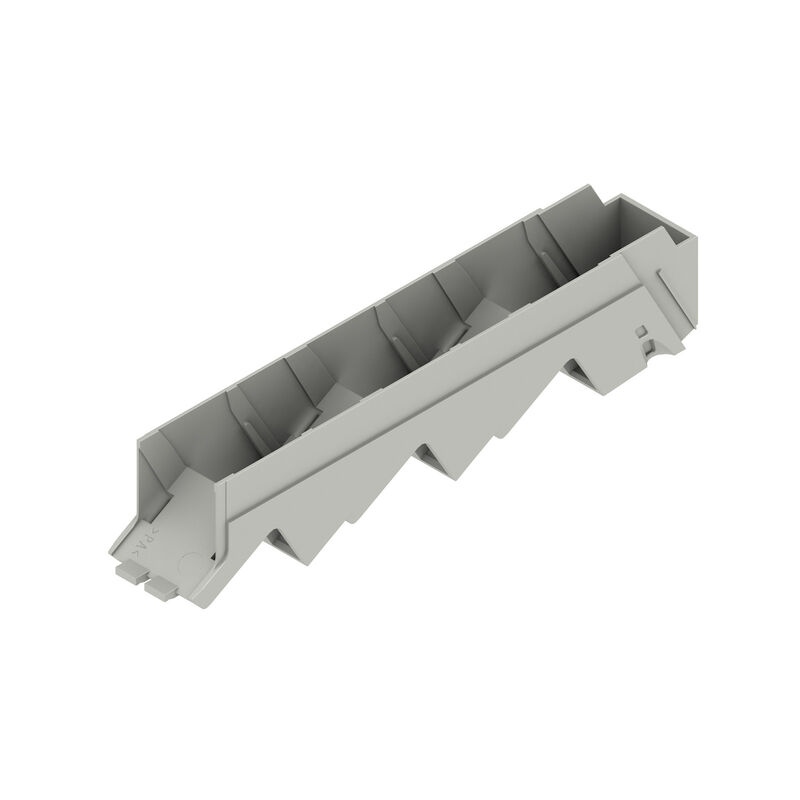

| Wersja | Element boczny, Obudowy OMNIMATE - seria CH20M szary agat, element boczny, Szerokość: 17.5 mm |
| Nr zam. | 2554700000 |
| Typ | CH20M17 S PPP AGY 3747 |
| GTIN (EAN) | 4050118565027 |
| Ilość | 12 szt. |
| Głębokość | 105,5 mm |
| Głębokość (cale) | 4,154 inch |
| Wysokość | 22,8 mm |
| Wysokość (cale) | 0,898 inch |
| Szerokość | 17,5 mm |
| Szerokość (cale) | 0,689 inch |
| Masa netto | 10,75 g |
| Zakres temperatury stosowania | -40 °C...120 °C |
| Wilgotność | 5 - 93% wilg. wzgl., Tu = 40°C, brak kondensacji |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| grupa materiałów izolacyjnych | I |
| Klasa palności wg UL 94 | V-0 |
| Materiał izolacyjny | PA 66 GF 30 |
| Porównywalny wskaźnik śledzenia (CTI) | 600 ≤ CTI |
| Powierzchnia | nieobrobiony |
| tworzywo | tworzywo sztuczne |
| Barwny | szary agat |
| możliwość zalewania | Nie |
| Stopień ochrony | IP20 po zamontowaniu |
| Tabela kolorów (podobny) | RAL 7038 |
| Ilość poziomów przyłączeniowych | 3 |
| Liczba biegunów, maks. | 9 |
| Liczba gniazd dla wtyków żeńskich | 3 |
| Liczba otworów wentylacyjnych | 0 |
| Wycięcie w celu przygotowania dla zintegrowanego gniazda funkcyjnego | Nie |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66371) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2554700000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2554700000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-02 |
| ECLASS 14.0 | 27-19-06-02 |
| ROHS | Zgodny |
