CH20M67 B TYL/BK 2083

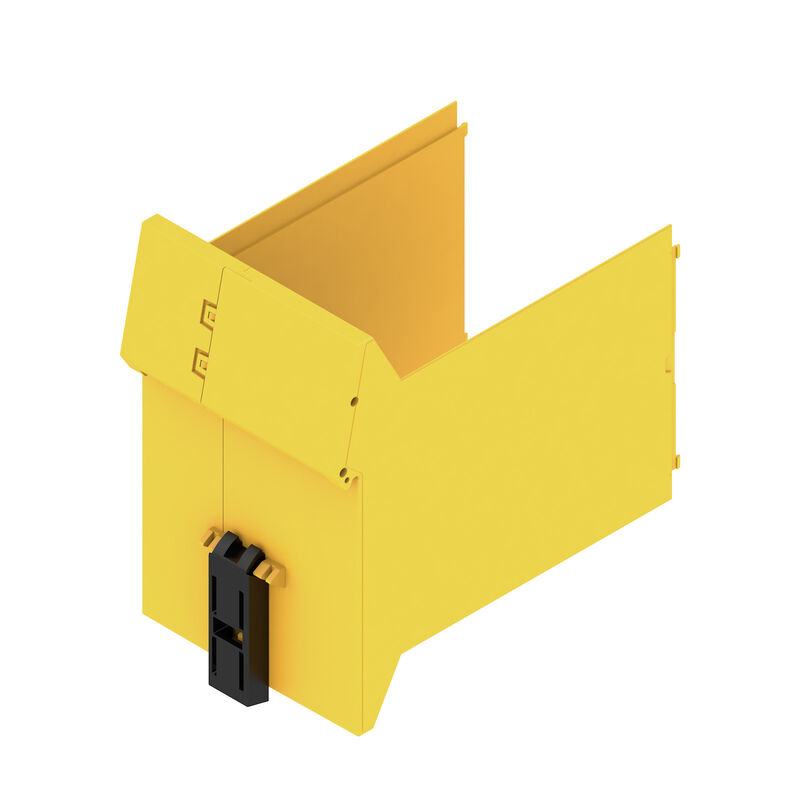

Illustration du produit
CH20M67 B TYL/BK 2083

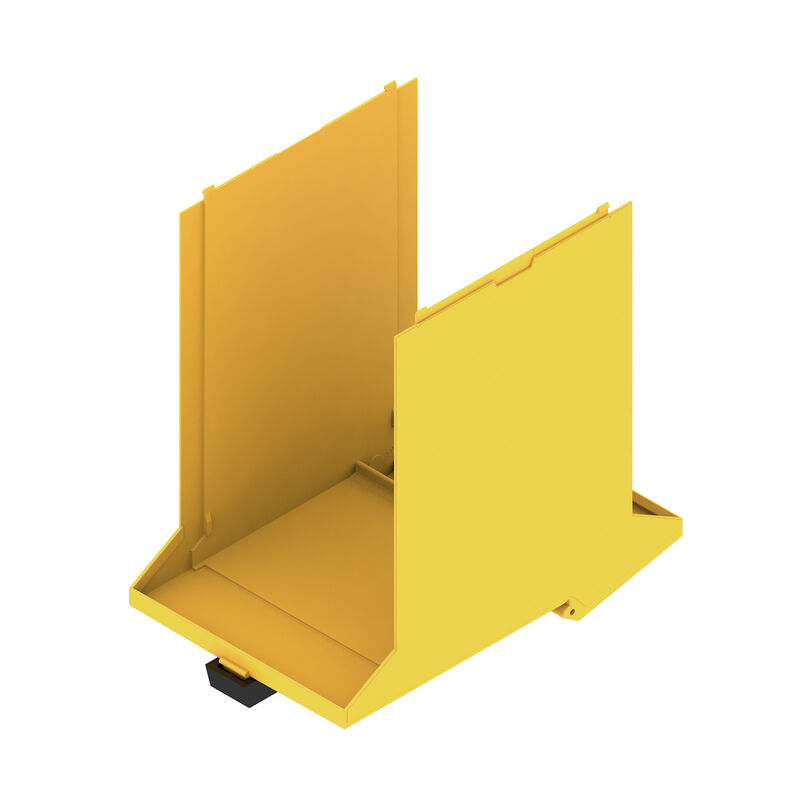

Illustration du produit
CH20M67 B TYL/BK 2083

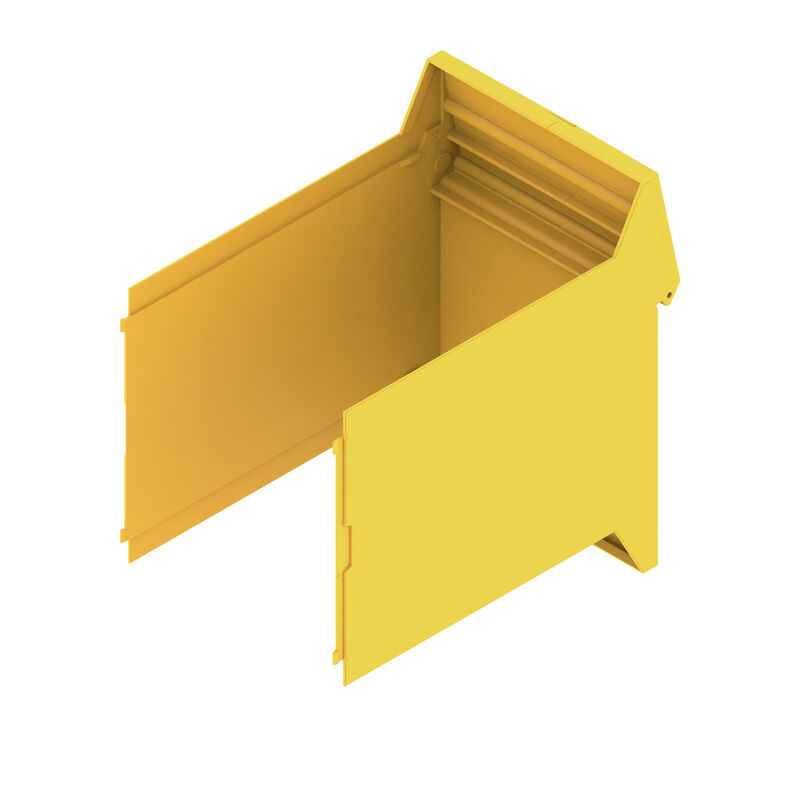

Illustration du produit
Élément de base sans découpe dans la zone du pied à encliqueter
CH20M67 B TYL/BK 2083

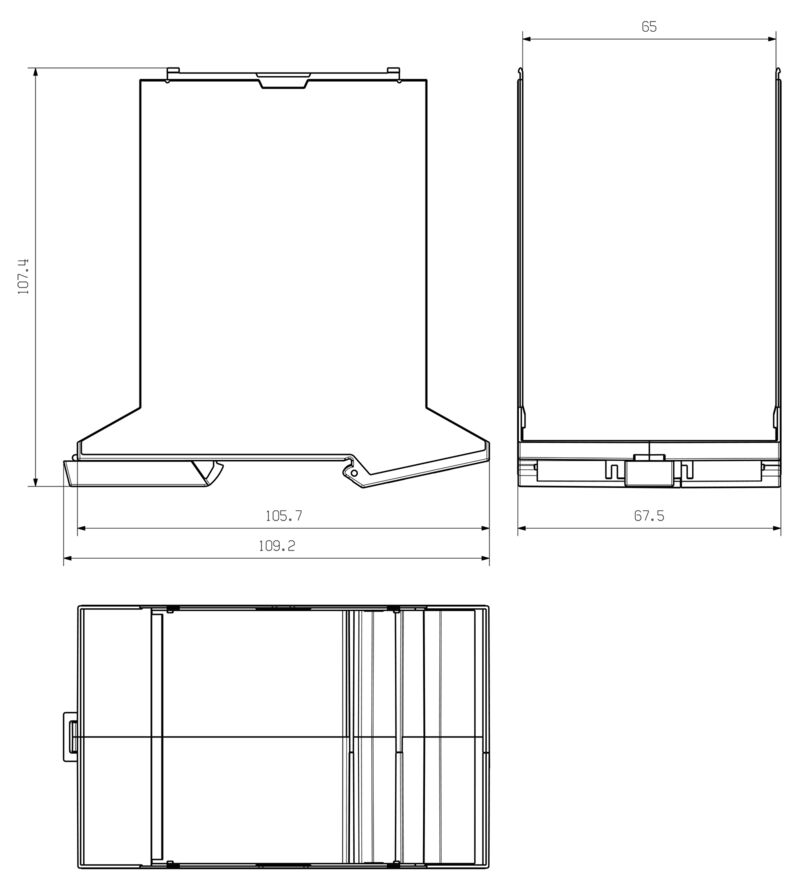

Dessin coté

CH20M67 B TYL/BK 2083

Boîtiers du rail profilé, OMNIMATE Housing - série CH20M jaune signalisation, Élément de base, Largeur: 67.5 mm

Référence produit 2653360000
Nyissa meg a konfigurátorban
Adatlap letöltése Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 3
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques générales Propriétés d'assemblage Tests mécaniques Esami termici Propriétés des composants Forme boîtier - Configuration requise pour IN Individuelle Anpassungsmöglichkeiten Note importante Classifications

Agréments

ROHS
Conforme

Informations générales de commande

Version
Boîtiers du rail profilé, OMNIMATE Housing - série CH20M jaune signalisation, Élément de base, Largeur: 67.5 mm
Référence
2653360000
Type
CH20M67 B TYL/BK 2083
GTIN (EAN)
4050118666892
Qté.
4 Pièce

Dimensions et poids

Profondeur
108 mm
Profondeur (pouces)
4,252 inch
Hauteur
109,3 mm
Hauteur (pouces)
4,303 inch
Largeur
67,5 mm
Largeur (pouces)
2,657 inch
Poids net
27 g

Températures

Température ambiante
-25 °C…85 °C
plage de température d'utilisation
-40...120 ℃
Humidité
5 - 93 % d'humidité rel., Tu = 40 °C, pas de condensation

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques des matériaux

Classe d'inflammabilité selon UL 94
V-0
Comparative Tracking Index (CTI)
600 ≤ CTI
Groupe de matériaux isolants
I
Matériau isolant
PA 66 GF 30
Surface finish
non trattato
Základní materiál
Plastique

Caractéristiques générales

Colour
jaune signalisation
Colour chart (similar)
RAL 1023
Encapsulation option
Non
Mounting rail
TS 35
Protection degree
IP20 felszerelt állapotban

Propriétés d'assemblage

장착 어셈블리 암형 커넥터용 슬롯 수, 최대
18
Nombre de circuits imprimés, max.
3
Nombre de niveaux de raccordement, max.
3
Antal poler, max.
72
Высота компонентов на печатной плате (использование 1 печатной платы), макс.
61,1 mm
Hauteur de composants sur le circuit imprimé (utilité de 2 circuits imprimés), max.
57,2 mm
Hauteur de composants sur le circuit imprimé (utilité de 3 circuits imprimés), max.
34,7 mm
Type d'assemblage du circuit imprimé
double face

Tests mécaniques

Selon la norme
DIN EN 61373:1999 (choc et vibration)
Conditions du test
trois logements installés à la suite
200g de poids supplémentaire par PCB
trois PCB montés
Axes éprouvés
X
Y
Z
Test de choc
  • Conseils généraux sur les tests:
    Tous les tests mécaniques ont été effectués sur une installation type ou en tenant compte de la réglementation concernée. Les résultats spécifiés ne remplacent pas les tests pertinents pour l'approbation. Ce ne sont que des valeurs d'orientation.
  • Catégorie de test:
    1
  • Nombre de chocs par axe:
    3 en directions positive et négative
  • Durée du choc:
    30 ms
  • Accélération horizontale:
    30 m/s²
  • Accélération verticale:
    30 m/s²
  • Accélération longitudinale:
    50 m/s²
Испытание на вибрацию
  • Catégorie de test:
    1B
  • Durée du test:
    5 heures par axe
  • Accélération effective:
    7,9 m/s²

Esami termici

Tests thermiques
  • General test advices:
    Все термические испытания были проведены на типовой конфигурации или с учетом соответствующих требований. Приведенные результаты не предназначены для замены надлежащих испытаний. Они указаны исключительно в качестве ориентировочных значений.
  • Условия тестирования:
    sju kapslingar installerade i rad – inget mellanrum
  • Testaxlar:
    horizontal
  • Ambient temperature:
    80 °C
  • Dissipation de puissance, max.:
    5,7 W
  • Température ambiante:
    60 °C
  • Power dissapation, max.:
    8,1 W
  • Umgebungstemperatur:
    40 °C
  • Disipación de energía, máx.:
    10,8 W
  • Ambient temperature:
    20 °C
  • Power dissapation, max.:
    13,6 W

Propriétés des composants

Couleur du pied encliquetable
noir
Nombre de niveaux de raccordement, max.
3

Forme boîtier - Configuration requise pour IN

Epaisseur du circuit imprimé
1,6 mm
Tolérance de l'épaisseur du circuit imprimé
±0,15 mm
Tolérance du contour des circuits imprimés
±0,1 mm

Individuelle Anpassungsmöglichkeiten

Possibilité d'étiquetage spécifique au client
Yes
Possibilités de traitement
Procesamiento láser
Processus de la commande client spécifique
Consulte la directriz bajo descargas
Variantes de couleur
Davantage sur demande

Note importante

Informations sur le produit
Le contour du circuit imprimé, les zones restreintes et d'autres informations relatives à la conception du circuit imprimé se trouvent dans la catégorie technologie de connexion sous les connecteurs mâles correspondants dans les téléchargements.

Classifications

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
