H2,5/21 ZH GR SV
H2,5/21 ZH GR SV
Чертеж

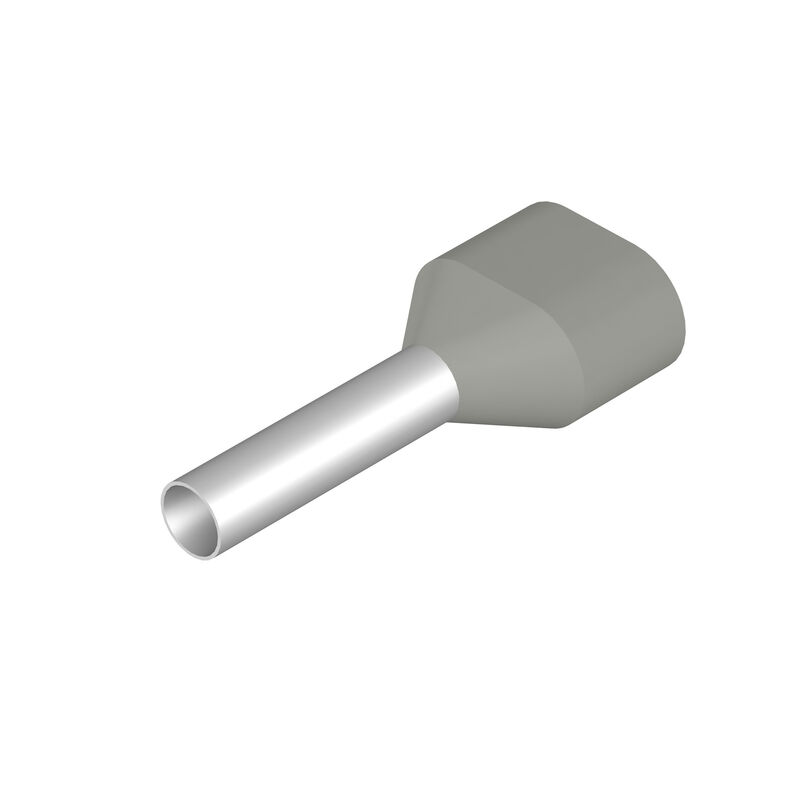

H2,5/21 ZH GR SV

Aderendhülse, Zwillings-Aderendhülse, 15 mm, 12 mm, grau

Item No. 9005150000
Download data sheet Инженерная поддержка Загрузка продуктов
Является принадлежностью 10 Связанные продукты 4
Zulassungen Allgemeine Bestelldaten Dimensioni e pesi Umweltanforderungen Технические данные Кабельные наконечники Classifications

Zulassungen

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319221/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319229/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E499744

Allgemeine Bestelldaten

Версия
Aderendhülse, Zwillings-Aderendhülse, 15 mm, 12 mm, grau
Заказ №
9005150000
Тип
H2,5/21 ZH GR SV
GTIN (EAN)
4008190482732
Qty.
250 Darab
Csomagolás
Multipack bag

Dimensioni e pesi

Peso netto
0,064 g

Umweltanforderungen

Состояние соответствия RoHS
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Технические данные

Исполнение
Двойной наконечник
Описание артикула
Сдвоенный кабельный наконечник, цвет - серый

Кабельные наконечники

L1 в мм
21 mm
Высота изоляции (A)
8 mm
Диаметр поверхности контакта (D1)
2,8 mm
Длина зачистки изоляции
15 mm
Длина поверхности контакта (L2)
12 mm
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Поперечное сечение соединяемого провода
2,5 mm²
Толщина изоляции (S2)
0,4 mm
Толщина металлической втулки (S1)
0,15 mm
Цветовой код
Miscellaneous
Ширина изоляции (B)
4,5 mm

Classifications

ETIM 8.0
EC000005
ETIM 9.0
EC000005
ETIM 10.0
EC000005
ECLASS 14.0
27-40-02-01
ECLASS 15.0
27-40-02-01
