Właściwości
| Wersja | Zasilanie prądowe, zasilacz impulsowy, 48 V |
| Nr zam. | 1478240000 |

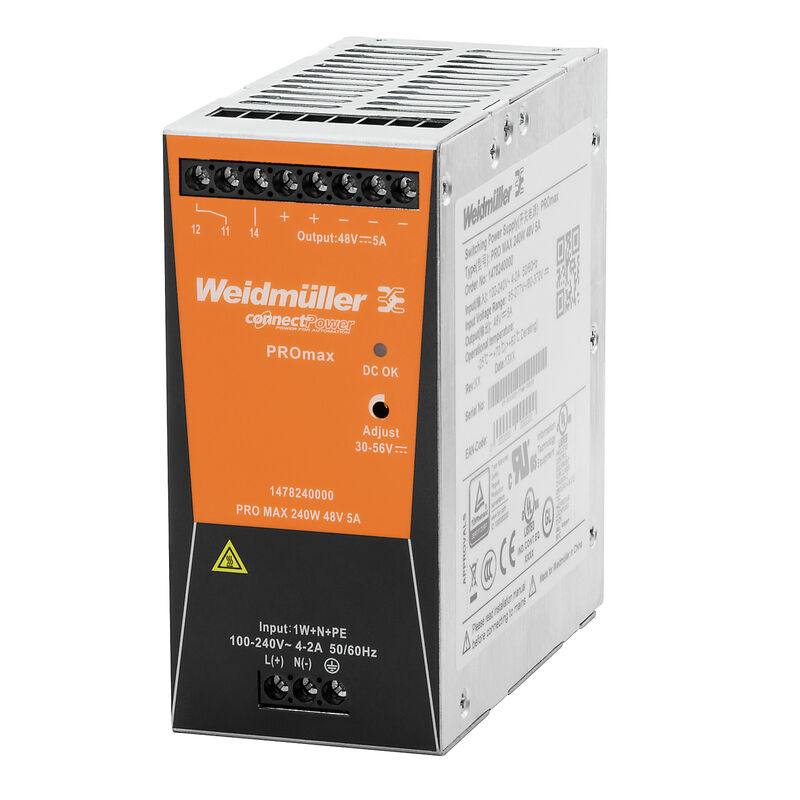

| Typ | PRO MAX 240W 48V 5A |
| GTIN (EAN) | 4050118285994 |
| Ilość | 1 szt. |
| Głębokość | 125 mm |
| Głębokość (cale) | 4,921 inch |
| Wysokość | 130 mm |
| Wysokość (cale) | 5,118 inch |
| Szerokość | 60 mm |
| Szerokość (cale) | 2,362 inch |
| Masa netto | 1 050 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -25 °C...70 °C |
| Wilgotność przy temperaturze pracy | 5...95 % bez obroszenia |
| Rozruch | ≥ -40 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6d8cdf22-8230-4af8-86c8-3558c716666d |
| Nr certyfikatu (cURus) | E255651 |
| Bezpiecznik wejściowy (wewnętrzny) | Tak |
| Ochrona przeciwprzepięciowa wejście | warystor |
| Pobór mocy w zależności od napięcia wejściowego |
|
| Początkowy prąd rozruchowy | max. 15 A |
| Technika przyłączeniowa | złącze śrubowe |
| Zakres częstotliwości AC | 45…65 Hz |
| Zakres napięcia wejściowego DC | 80...370 V DC |
| Zakres napięć zasilania AC | 85…277 V AC |
| Zalecane zabezpieczenie wstępne |
10 A, char. bezpiecznika B
6…8 A, char. bezpiecznika C |
| Znamionowe napięcie wejściowe | 100...240 V AC |
| Znamionowy pobór mocy | 259,5 VA |
| Ciągły prąd wyjścia przy UZnamionowe |
6,0 A @ 45 °C
3,75 A @ 70 °C |
| Moc wyjściowa | 240 W |
| Możliwość łączenia równoległego | tak, maks. 5 |
| Napięcie wyjściowe, max. | 56 V |
| Napięcie wyjściowe, min. | 30 V |
| Napięcie wyjściowe, uwaga | (ustawiane potencjometrem) |
| Ochrona przed napięciem zwrotnym | Tak |
| Technika przyłączeniowa | złącze śrubowe |
| Tętnienia resztkowe, wartości szczytowe włączenia | <50 mVss @ UNenn, Full Load |
| Znamionowe napięcie wyjściowe | 48 V DC ± 1 % |
| Znamionowe natężenie prądu na wyjściu przy Uznam. | 5 A @ 60 °C |
| Czas podtrzymywania zasilania przy Iznam. | min. 20 ms |
| Derating | > 60°C / 75% przy 70°C |
| Kategoria przepięciowa | III |
| Moc tracona, bieg jałowy | 2,4 W |
| Moc tracona, obciążenie znamionowe | 19,5 W |
| MTBF |
|
| Ochrona przeciw napięciom zwrotnym z obciążenia | 58…65 V DC |
| Ochrona przed zwarciem | Tak |
| Ograniczenie prądu | > 120 % IN |
| Położenie montażowe, wskazówka montażowa | Poziomo na szynie montażowej TS35. 50 mm swobodnej przestrzeni na górze i na dole w celu zapewnienia obiegu powietrza. Można zamontować obok siebie bez odstępu pomiędzy modułami. |
| Prąd upłynnościowy doziemny, maks. | 3,5 mA |
| Sprawność | 92.5% |
| Stopień ochrony | IP20 |
| Wersja obudowy | metal, odporna na korozję |
| Wskaźnik pracy | Czerwona/zielona dioda LED i przekaźnik (≥21,6 V DC zielona dioda LED, przekaźnik załączony/ ≤20,6 czerwona dioda LED, przekaźnik wyłączony) |
| Współczynnik mocy |
|
| Badanie odporności na zakłócenia według |
EN 55024
EN 55032 IEC61000-3-2,-3 IEC61000-4-2,-3,-4,-5,-6,-8,-11 |
| Emisja zakłóceń zgodnie z wymaganiami EN 55032 | Klasa B |
| Odporność na wibracje IEC 60068-2-6 | 2,3 g |
| Wytrzymałość udarowa IEC 60068-2-27 | 30 g we wszystkich kierunkach |
| Izolacja wyjście napięciowe / uziemienie | 3,5 kV |
| Izolacja wyjście napięciowe / uziemienie | 0,5 kV |
| Kategoria przepięciowa | III |
| Napięcie izolacji wejście / wyjście | 4 kV |
| Stopień ochrony | I, z przyłączem PE |
| Stopień zanieczyszczenia | 2 |
| Bezpieczna separacja / ochrona przed porażeniem prądem elektrycznym | VDE0100-410 / wg DIN57100-410 |
| Elektryczne wyposażenie maszyn | według EN60204 |
| Napięcie bezpieczne |
SELV, zgodnie z normą IEC 60950-1
PELV zgodnie z EN 60204-1 |
| Ochrona przed niebezpiecznymi prądami upływowymi | Wg VDE0106-101 |
| Transformatory ochronne do zasilaczy impulsowych | Zgodnie z EN 61558-2-16 |
| Wyposażenie w elektroniczne środki eksploatacyjne | według EN50178 / VDE0160 |
| końcówka wkrętaka |
0,8 x 4,0
PZ 1 |
| Liczba zacisków | 3 dla L/N/PE |
| Moment dokręcający, maks. | 0,6 Nm |
| Moment dokręcający, min. | 0,5 Nm |
| Przekrój przyłącza przewodu, AWG/kcmil , max. | 10 AWG |
| Przekrój przyłącza przewodu, AWG/kcmil , min. | 26 AWG |
| Przekrój przyłącza przewodu, elastyczny , max. | 4 mm² |
| Przekrój przyłącza przewodu, elastyczny , min. | 0,22 mm² |
| Przekrój przyłącza przewodu, sztywny , max. | 6 mm² |
| Przekrój przyłącza przewodu, sztywny , min. | 0,18 mm² |
| Technika przyłączeniowa | złącze śrubowe |
| Końcówka wkrętaka |
0,8 x 4,0
PZ 1 |
| Liczba zacisków | 8 (++,---,11,13,14) |
| Moment dokręcający, maks. | 0,6 Nm |
| Moment dokręcający, min. | 0,5 Nm |
| Przekrój przyłącza przewodu, AWG/kcmil , max. | 10 AWG |
| Przekrój przyłącza przewodu, AWG/kcmil , min. | 26 AWG |
| Przekrój przyłącza przewodu, elastyczny , max. | 4 mm² |
| Przekrój przyłącza przewodu, elastyczny , min. | 0,22 mm² |
| Przekrój przyłącza przewodu, stywny , max. | 6 mm² |
| Przekrój przyłącza przewodu, sztywny , min. | 0,18 mm² |
| Technika przyłączeniowa | złącze śrubowe |
| obciążenie styku ( styk zwierny) | max. 30 V DC / 1 A |
| styk bezpotencjałowy | Tak |
| Wskaźnik pracy | Czerwona/zielona dioda LED i przekaźnik (≥21,6 V DC zielona dioda LED, przekaźnik załączony/ ≤20,6 czerwona dioda LED, przekaźnik wyłączony) |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[UL 508 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306055)
[UL 60950-1 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306060) [UL CL1 DIV2 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306066) [DNV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_307353) [DoP EN54.4](https://mdcop.weidmueller.com/mediadelivery/asset/900_310562) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_164769) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_311570) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61878) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1478240000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1478240000) |
| Dokumentacja użytkownika | [Operating instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_68823) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| Dopuszczenia |        |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E255651 |
| Nr certyfikatu (cULus) | E258476 |
| Nr certyfikatu (cULusEX) | E470829 |
