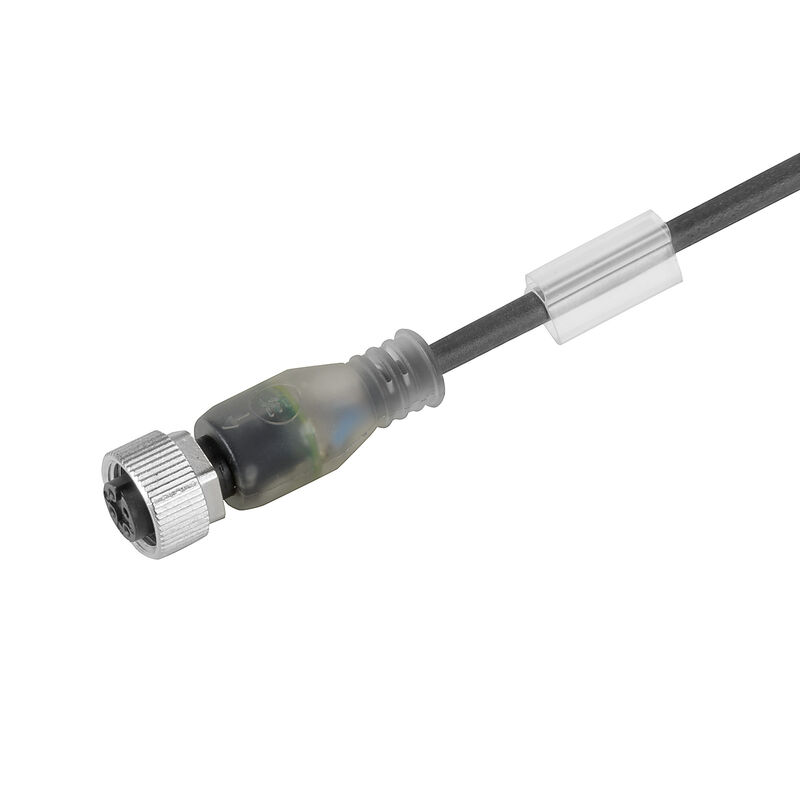

SAIL-M12BG-3L10U
SAIL-M12BG-3L10U
Méretrajz
Straight socket
SAIL-M12BG-3L10U
Póluskiosztás
Socket
SAIL-M12BG-3L10U
Kapcsolási rajz

SAIL-M12BG-3L10U

Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 3, 10 m, Buchse, gerade, Geschirmt: Nein, LED: Ja, Mantelmaterial: PUR, Halogene: Nein

Référence produit 1292621000
Fiche technique Mérnöki támogatás Termékletöltések
Accessories 6 Related products 6
Osvědčení Allgemeine Bestelldaten Dimensiones y pesos Umweltanforderungen Kábel műszaki adatai Általános műszaki adatok Villamos tulajdonságok Általános szabványok Szabványok Dugó, bal Dugó, jobb Imágenes del producto Classifications

Osvědčení

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a5387a11-3584-42f1-9c6a-815af76ec080/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UL)
E307231

Allgemeine Bestelldaten

Version
Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 3, 10 m, Buchse, gerade, Geschirmt: Nein, LED: Ja, Mantelmaterial: PUR, Halogene: Nein
N. d’ordine
1292621000
Type
SAIL-M12BG-3L10U
GTIN (EAN)
4050118088939
Cantidad
1 Pieza

Dimensiones y pesos

Diámetro
3,8 mm
Nettó tömeg
247 g

Umweltanforderungen

Stato conformità RoHS
Konform mit Ausnahme
Esenzione RoHS (se applicabile/nota)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kábel műszaki adatai

Acceleration
5 m/s²
Bending cycles
12 millió
Bending cycles at torsion
> 5 Mio.
Bending radius, min., moving
10 x kábelátmérő
Bending radius, min., stationary
5 x kábelátmérő
Cable length
10 m
Colour coding
Barna
Kék
Fekete
Configurable cable length
Nem
Core cross-section
0,34 mm²
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Halogen
Nem
Hydrolysis and microbe resistant
Igen
Insulation
PP
Irradiation crosslinked
Nem
LABS-free
Igen
Length of torsion
1 m
Number of poles
3
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Outside diameter
3.8 mm ± 0.15 mm
Resistance to oils
Yes
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
in accordance with IEC 60332-2-2
Resistant to welding beads
Nem
Sheath material
PUR
Sheath material hygroscopic
Igen
Sheathing colour
fekete
Shielded
Nem
Speed
3,33 m/s
Suitable for cable carriers
Igen
Temperature range, moving
-25...60 °C
Temperature range, stationary
-50...80 °C
Torsion resistance
180 °/m
Welding spark resistance
Nem

Általános műszaki adatok

Contact surface
Aranyozott
Dugaszolási ciklusok
≥ 100
Filettatura del collegamento
M12
Housing main material
PUR
Ház hőmérsékleti tartománya
-25…+85 °C
Insulation resistance
108 Ω
LED
Igen
Meghúzási nyomaték
M12: 0,8 - 1,2 Nm
Menetes gyűrű anyaga
Cink présöntvény
Nominal voltage
24 V
Névleges áram
4 A
Szennyezés súlyossága
3
Védelmi osztály
IP67
IP68
becsavart állapotban
IP65
IP66
Wykonanie
Hüvely (mama) , egyenes
áthidalt
Nem
코딩
A kódolású

Villamos tulajdonságok

Insulation resistance
108 Ω
Nominal voltage
24 V

Általános szabványok

Connector standard
IEC 61076-2-101
Zertifikat-Nr. (UL)
E307231

Szabványok

Steckverbinder Norm
IEC 61076-2-101

Dugó, bal

Csatlakozó, bal
M12, A kódolású, IP69, hüvelyes érintkező, egyenes, Műanyag, LED, árnyékolatlan

Dugó, jobb

Csatlakozó, jobb
szabad vezetékvég

Imágenes del producto

Illustration title 06
The ideal tool: Screwty ® with torque function
Podpis obrazu-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
