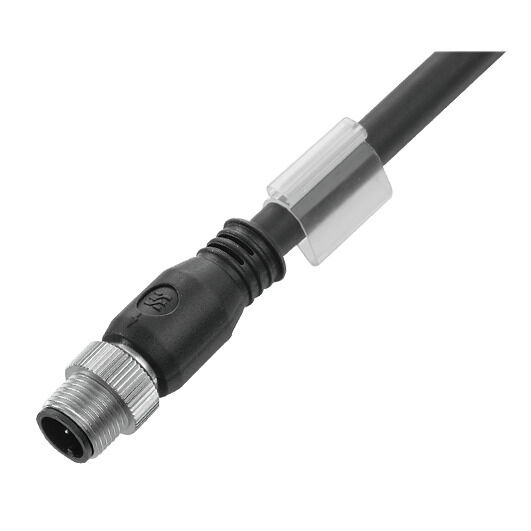

SAIL-M12G-4S10U

Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 4, 10 m, złącze męskie, proste, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 1906481000

Właściwości

Ogólne dane zamówieniowe

Wersja	Przewód czujnik/element wykonawczy, Jeden koniec bez złącza, M12, Liczba biegunów : 4, 10 m, złącze męskie, proste, Ekranowane: Tak, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Nr zam.	1906481000
Typ	SAIL-M12G-4S10U
GTIN (EAN)	4032248529827
Ilość	1 szt.

Wymiary i masa

Masa netto

370,48 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)	6c
REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Specyfikacje techniczne kabla

Cykle gięcia	2 mln
Długość kabla	10 m
Ekranowane	Tak
Halogenki	Nie
izolacja	PP
Kodowanie kolorami	czarny brązowy biały niebieski
kolor płaszcza	czarny
Konfigurowalna długość kabla	Nie
Liczba biegunów	4
Materiał płaszcza	PUR
Nie zawiera LABS	Tak
Odporne na hydrolizę i działanie mikroorganizmów	Tak
Odporne na ściegi spawalnicze	Nie
Odporność na iskry spawalnicze	Nie
Odporność na olej	zgodnie z wymaganiami IEC 60811:404
odporność na rozprzestrzenianie się płomienia	In accordance with UL1581 UL / CUL FT2 zgodnie z wymaganiami IEC 60332-2-2
promień zgięcia min., ruchomy	10 x średnica kabla
promień zgięcia, min., ułożony na stałe	5 x średnica kabla
Przekrój żyły	0,34 mm²
Przydatność do łańcucha ciągowego	Tak
Przyspieszenie	5 m/s²
Prędkość	200 m/s
Rdzeń zgodnie z UL AWM style	10493 (80 °C / 300 V)
Sieciowane radiacyjnie	Nie
Wytrzymałość na skręcanie	0 °/m
Zakres temperatur, stały	-40...80 °C
Zakres temperatur, zmienny, min. / maks.	-25...80 °C
Zewnętrzna okładzina zgodnie z UL AWM style	20549 (80 °C / 300 V)
Średnica zewnętrzna	5.4 mm ± 0.2 mm

Dane ogólne techniczne

Cykle wpinania	≥ 100
kodowanie	Kodowanie A
LED	Nie
Materiał pierścienia gwintowanego	odlew ciśnieniowy cynkowy
Moment dokręcający	M12: 0,8 - 1,2 Nm
napięcie znamionowe	250 V
Podstawowy materiał obudowy	PUR
Powierzchnia styku	pozłacany
Prąd znamionowy	4 A
Stopień ochrony	IP65 IP66 IP67 IP68 po wkręceniu
Stopień zanieczyszczenia	3
Wykonanie	złącze męskie, proste
Wytrzymałość izolacji	10⁸ Ω
Zakres temperatury obudowy	-25…+85 °C
zmostkowany	Nie
Ścieżka połączenia	M12

Właściwości elektryczne

napięcie znamionowe	250 V
Wytrzymałość izolacji	10⁸ Ω

Standardy ogólne

Norma dot. łączników wtykowych	IEC 61076-2-101
Nr certyfikatu (cULus)	E307231

Normy

Norma dot. łączników wtykowych

IEC 61076-2-101

wtyki lewe

Wtyk po lewej

M12, Kodowanie A, IP69, styk męski, prosty, Tworzywo sztuczne, Ekranowane

wtyki prawe

Wtyk po prawej

Wolny koniec przewodu

zdjęcia produktów

Nagłówek obrazu-04	Schemat biegunów
Podpis obrazu-04	Male
Nagłówek obrazu-05	Schemat połączeń
Nagłówek obrazu-06	Idealne narzędzie: Screwty ^{® z regulacją momentu obrotowego}
Podpis obrazu-06	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Pobieranie

Dane projektowe	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_153037)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1906481000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1906481000)
Katalogi	[Catalogues in PDF-format](LINK/Catalog.html)
Broszury	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Klasyfikacje

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11
ECLASS 14.0	27-06-03-11

Dopuszczenia

Dopuszczenia	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	Zgodny
UL File Number Search	[Witryna UL](LINK/UL_search.html)
Nr certyfikatu (cULus)	E307231
