UR20-2PWM-PN-2A-V2
Изображение изделия
UR20-2PWM-PN-2A-V2

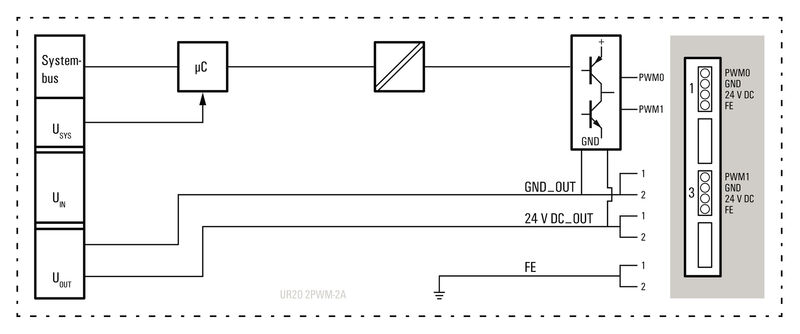

Block diagram
image/eps
UR20-2PWM-PN-2A-V2
Connection diagram
UR20-2PWM-PN-2A-V2
Объяснение сокращений

UR20-2PWM-PN-2A-V2

원격 I/O 모듈, IP20, 디지털 신호, PWM, 채널당 2 A

항목 번호 3036950000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 11 예비 부품 1 관련 제품 6
일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 цифровые выводы Данные соединения Общие данные 전원 공급 Системные данные 분류

일반 주문 데이터

Версия
원격 I/O 모듈, IP20, 디지털 신호, PWM, 채널당 2 A
Заказ №
3036950000
Тип
UR20-2PWM-PN-2A-V2
GTIN (EAN)
4099986998773
Кол.
1 items

치수 및 중량

Глубина
76 mm
깊이 (인치)
2,992 inch
Высота
120 mm
높이 (인치)
4,724 inch
Ширина
11,5 mm
폭 (인치)
0,453 inch
Размеры крепежа, высота
128 mm
순중량
83 g

온도

Температура хранения
-40 °C ... +85 °C
Рабочая температура
-20 °C...60 °C

환경 제품 규정 준수

Состояние соответствия RoHS
준수, 예외 존재
Исключение из RoHS (если применимо/известно)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
제품 탄소 발자국
  • 요람에서 게이트까지:
    8,284 kg CO2 eq.

цифровые выводы

Без обратной связи
Да
Выходной ток на каждый канал, макс.
2 000 mA
Выходной ток на каждый модуль, макс.
4 000 mA
Выходной ток согласно области применения
  • min.:
    0 mA
  • nominal:
    4 000 mA
  • max.:
    4 000 mA
Диагностика модуля
예
Диагностика отдельных каналов
Nej
Защита от короткого замыкания
예
Индуктивная нагрузка от частоты переключения
고정, 6 Hz ... 40 kHz
Коэффициент импульсной составляющей
0–-100% 푸시/풀 또는 푸시, 매개변수화 가능
Коэффициент одновременности
  • 최소:
    0 %
  • 공칭:
    100 %
  • 최대:
    100 %
Макс. время отклика, высокое
100 ns
Макс. время отклика, низкое
100 ns
Питание исполнительного устройства
  • 최소:
    0 A
  • 공칭:
    750 mA
  • 최대:
    750 mA
Подключение исполнительного устройства
2 와이어
3 와이어
3 와이어 + FE
Разрешение
32 Bit
Тип
DO PWM Psh/Pull
Точность
1 Bit
Цифровые выходы
2
Частота переключения нагрузки
고정, 6 Hz ... 40 kHz
Частота переключения, нагрузка в Ом
고정, 6 Hz ... 40 kHz
Ширина тракта данных
2바이트 입력
12바이트 출력

Данные соединения

Вид соединения
PUSH IN
Сечение подключаемого провода, гибкого, макс. (AWG)
AWG 16
Сечение подключаемого провода, гибкого, мин. (AWG)
AWG 26
Сечение подключаемого провода, одножильного, макс. (AWG)
AWG 16
Сечение подключаемого провода, одножильного, мин.
0,14 mm²
Сечение подключаемого провода, одножильного, мин. (AWG)
AWG 26
Сечение подключаемого проводника, однопроволочного, макс.
1,5 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
1,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²

Общие данные

Vibration resistance
5 Гц ≤ F ≤ 8,4 Гц: амплитуда 3,5 мм в соответствии с IEC 60068-2-6
8,4 Гц ≤ F ≤ 150 Гц: ускорение 1 г в соответствии с IEC 60068-2-6
Влажность воздуха (процесс)
От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2
Влажность воздуха (транспортировка)
От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2
Влажность воздуха (хранение)
От 10 до 95 %, без образования конденсата по стандарту DIN EN 61131-2
Давление воздуха (процесс)
≥ 795 hPa (altura ≤ 2000 m) conforme a DIN EN 61131-2
Давление воздуха (транспортировка)
1013 hPa (height 0 m) to 700 hPa (height 3000 m) as per DIN EN 61131-2
Давление воздуха (хранение)
1013 hPa (height 0 m) to 700 hPa (height 3000 m) as per DIN EN 61131-2
Испытательное напряжение
500 V
Категория перенапряжения
II
Класс пожаростойкости UL 94
V-0
Степень загрязнения
2
Ударная нагрузка
15g/11ms, 반정현파, IEC 60068-2-27 규격
Укомплектованная монтажная рейка
TS 35

전원 공급

Напряжение питания
24 V DC +20 %/ -15 %
시스템 버스 경유
Потребляемый ток от IВЫХ. (соответствующий сегмент электропитания)
40 mA
Потребляемый ток от Iсист., тип.
8 mA

Системные данные

Field bus protocol
PROFINET IRT
PROFINET RT
CC-Link IE TSN
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
CANopen
DeviceNet
POWERLINK
CC-Link
Interfaz
Системная шина U-remote
Module type
Функциональный модуль
Rendszerbusz átviteli sebessége, max.
48 MBit/s
Separación galvánica
500 В пост. тока между контурами тока
Transmission speed backplane bus, max.
48 MBit/s

분류

ETIM 8.0
EC001601
ETIM 9.0
EC001601
ETIM 10.0
EC001601
ECLASS 14.0
27-24-26-05
ECLASS 15.0
27-24-26-05
