Свойства

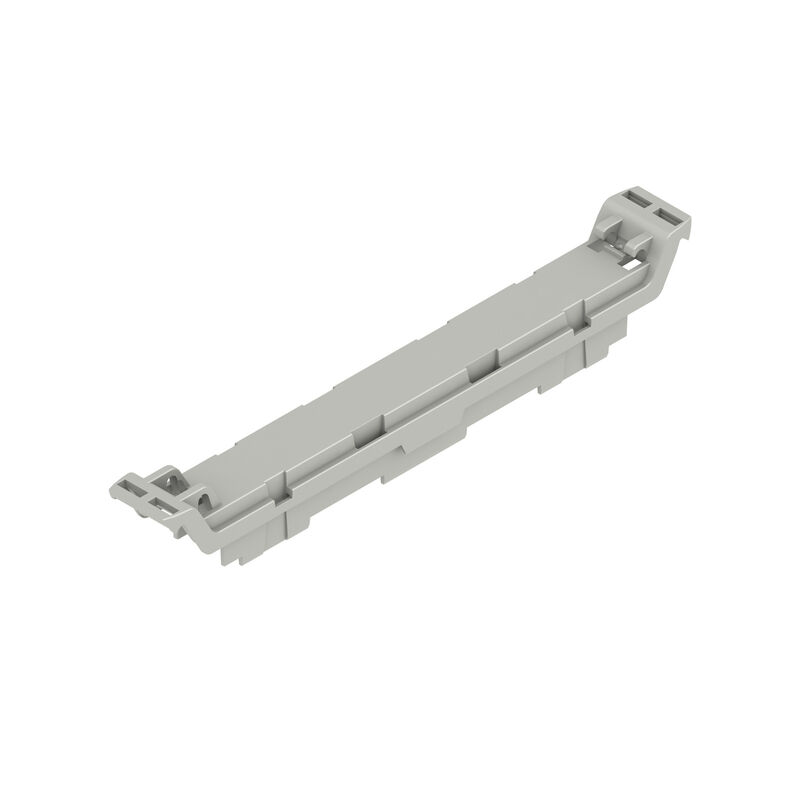

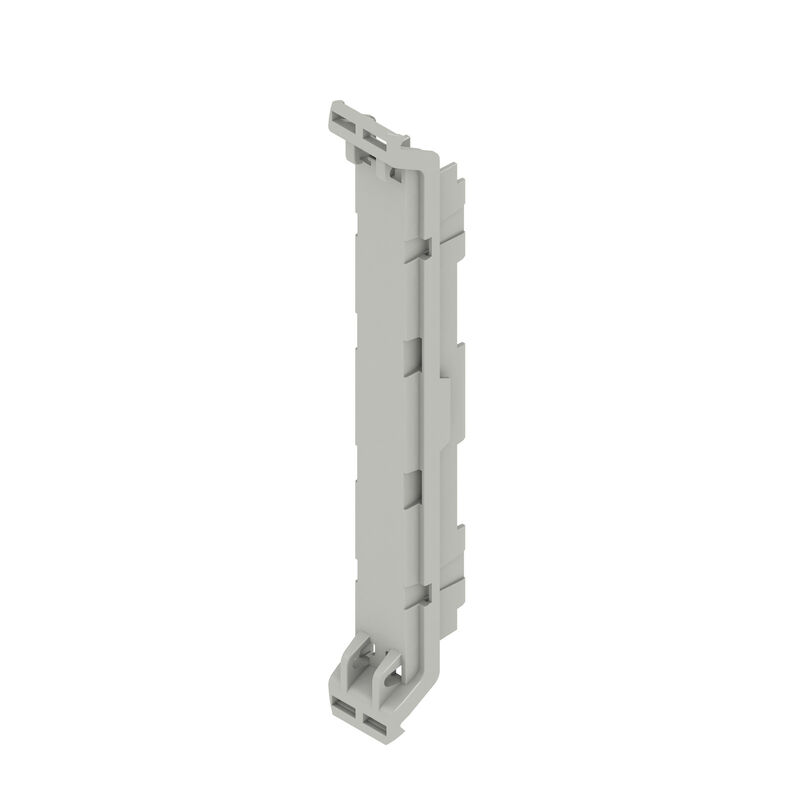

| Версия | Передний элемент, OMNIMATE Housing — серия CH20M агатово-серый, Передний элемент, включая подготовку для откидывающейся крышки, Ширина: 12.5 mm |
| Заказ № | 2554760000 |
| Тип | CH20M12 F AGY 3747 |
| GTIN (EAN) | 4050118564778 |
| Кол. | 70 Штука |
| Глубина | 15,5 mm |
| Глубина (дюймов) | 0,61 inch |
| Высота | 100,3 mm |
| Высота (в дюймах) | 3,949 inch |
| Ширина | 12,5 mm |
| Ширина (в дюймах) | 0,492 inch |
| Масса нетто | 4,15 g |
| Температурный диапазон вставки | -40 °C...120 °C |
| Влажность | Отн. влажность 5–93 %, Tu = 40 °C, без образования конденсата |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Группа изоляционного материала | I |
| Изоляционный материал | PA 66 GF 30 |
| Класс пожаростойкости UL 94 | V-0 |
| Материал | Пластмасса |
| Поверхность | необработанный |
| Сравнительный показатель пробоя (CTI) | 600 ≤ CTI |
| Вид защиты | IP20 в установленном состоянии |
| Способность к заливке | Нет |
| Таблица цветов (аналогич.) | RAL 7038 |
| Цветовой код | агатово-серый |
| Совместимый маркер | Нет |
| Устанавливаемая защелкивающаяся крышка | Да |
| Альтернативные цвета | Дополнительно – по запросу |
| Возможна маркировка по заказу клиента | Да |
| Возможности обработки |
Лазерная обработка
Дробление |
| Возможны вырезы по заказу клиента | Да |
| Процесс оформления заказа для клиента | См. руководство ниже загрузок |
| Подпись к рисунку - 04 | Габаритный чертеж |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72125) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2554760000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2554760000) |
| Пользовательская документация |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-03 |
| ECLASS 14.0 | 27-19-06-03 |
| ROHS | Соответствовать |
