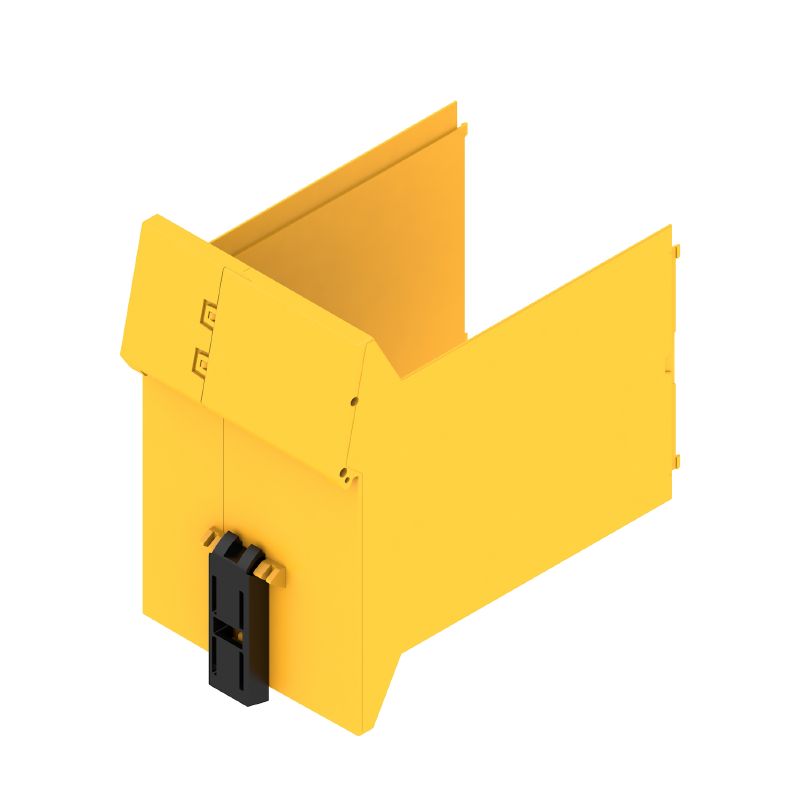

Obrázek výrobku
CH20M67 B TYL/BK 2083

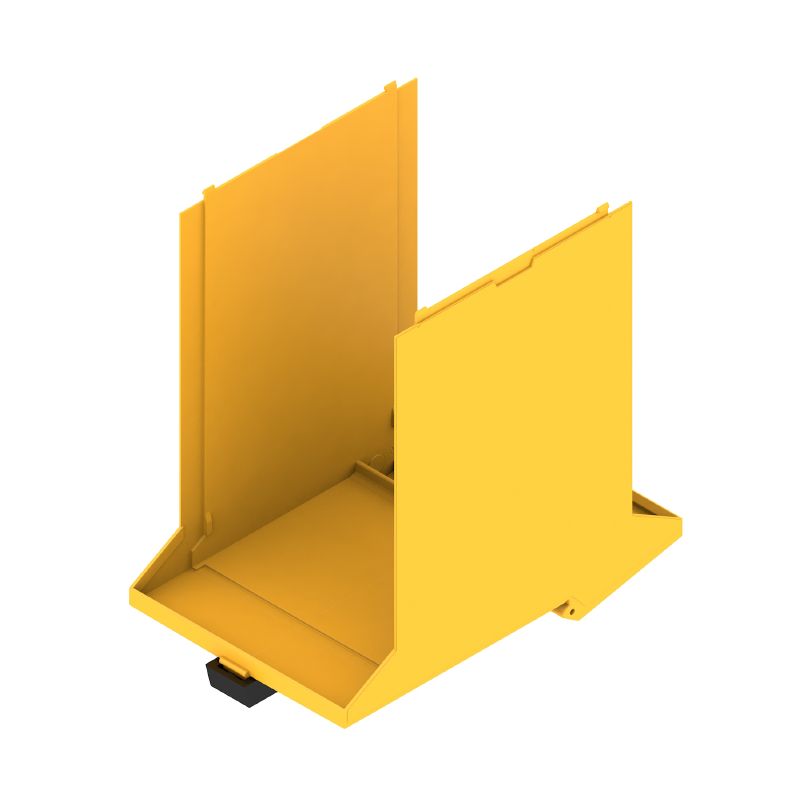

Obrázek výrobku
CH20M67 B TYL/BK 2083

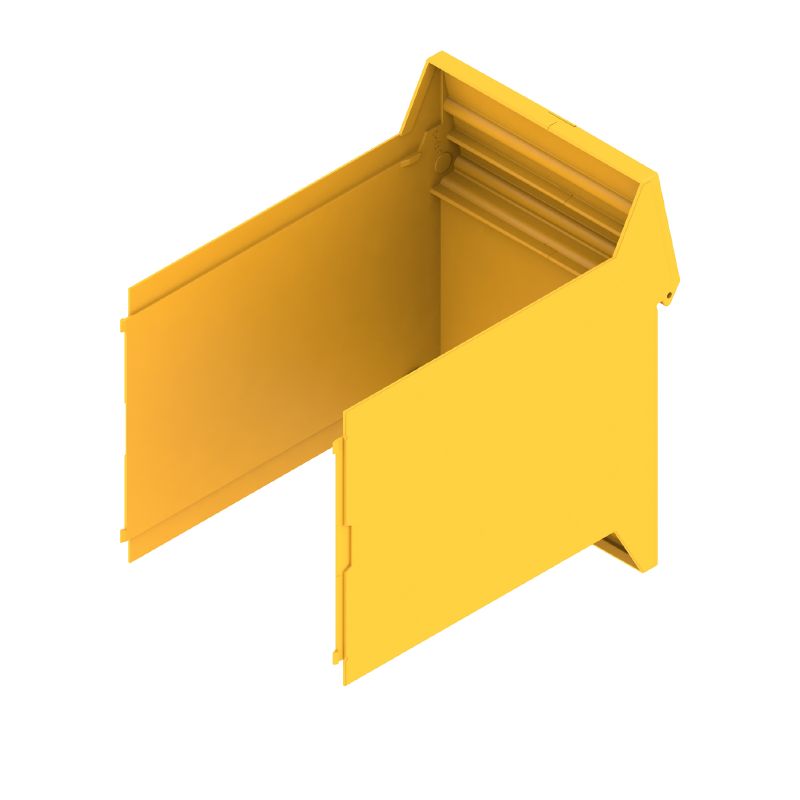

Obrázek výrobku
Základní prvek bez funkčního výřezu v oblasti zacvakávací nohy
CH20M67 B TYL/BK 2083
Rozměrový výkres

CH20M67 B TYL/BK 2083

Mounting rail housing, OMNIMATE Housing - series CH20M Traffic yellow, Base element, Width: 67.5 mm

항목 번호 2653360000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 3
승인 General ordering data Dimensions and weights 온도 Environmental Product Compliance Данные о материалах 일반 데이터 Assembly properties Prove meccaniche 열 테스트 부품 속성 디자인 - IN 요구 사항 개별화 옵션 Important note 분류

승인

ROHS
준수

General ordering data

버전
Mounting rail housing, OMNIMATE Housing - series CH20M Traffic yellow, Base element, Width: 67.5 mm
주문 번호
2653360000
유형
CH20M67 B TYL/BK 2083
GTIN(EAN)
4050118666892
Cantidad
4 items

Dimensions and weights

깊이
108 mm
Byggdjup (tum)
4,252 inch
높이
109,3 mm
높이 (인치)
4,303 inch
너비
67,5 mm
폭 (인치)
2,657 inch
순중량
27 g

온도

주변 온도
-25 °C…85 °C
작동 온도 범위
-40...120 ℃
Humidity
5 - 93 % 상대 습도, Tu = 40°C, 비응축

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Данные о материалах

CTI(Comparative Tracking Index, 비교 추적 지수)
600 ≤ CTI
UL 94 가연성 등급
V-0
기본 재질
플라스틱
절연재
PA 66 GF 30
절연재 그룹
I
표면 마감
미처리

일반 데이터

보호 등급
IP20(설치 상태)
장착 레일
TS 35
캡슐화 옵션
아니요
컬러 차트(유사)
RAL 1023과 유사
컬러 코드
노란색

Assembly properties

장착 어셈블리 암형 커넥터용 슬롯 수, 최대
18
PCB 개수, 최대
3
결선 수준 수, 최대
3
극 수, 최대
72
PCB의 구성 요소 높이(1개의 PCB 사용), 최대.
61,1 mm
Height of components on the PCB (usage of 2 PCB), max.
57,2 mm
PCB의 구성 요소 높이(3개의 PCB 사용), 최대.
34,7 mm
PCB 어셈블리 유형
양면

Prove meccaniche

표준 부합
DIN EN 61373:1999 (udary i wibracje)
시험 조건
하우징 3개 연속 설치
PCB당 추가 중량 200g
PCB 3개 탑재
입증된 액슬
X
Y
Z
Test de choc
  • 일반 시험 지침:
    모든 기계적 시험은 예시 설정 또는 관련 규정 관점에서 실시했습니다. 명시된 결과가 승인 관련 테스트를 대체하지는 않습니다. 단순히 지향값에 불과합니다.
  • 시험 카테고리:
    1
  • 액슬당 충격 수:
    양극 및 음극 방향 3개
  • 충격 지속 시간:
    30 ms
  • 가속 가로:
    30 m/s²
  • 가속 수직:
    30 m/s²
  • 가속 세로:
    50 m/s²
진동 시험
  • 시험 카테고리:
    1B
  • 시험 지속 시간:
    액슬당 5시간
  • 효과적인 가속:
    7,9 m/s²

열 테스트

열 시험
  • Obecné testovací rady:
    All thermal tests were tested on examplary setup, or in view of depending regulation. The specified results do not replace approval relevant tests. They are just orientation values.
  • Test conditions:
    seven housings installed in a row - no spacing
  • Test axles:
    horizontal
  • Ambient temperature:
    80 °C
  • Power dissapation, max.:
    5,7 W
  • Ambient temperature:
    60 °C
  • Power dissapation, max.:
    8,1 W
  • Ambient temperature:
    40 °C
  • Power dissapation, max.:
    10,8 W
  • Ambient temperature:
    20 °C
  • Power dissapation, max.:
    13,6 W

부품 속성

결선 수준 수, 최대
3
클립온풋 색상
검정

디자인 - IN 요구 사항

PCB 두께
1,6 mm
PCB 형태에 대한 공차
±0.1 mm
회로 보드 두께의 공차
±0.15 mm

개별화 옵션

Customer specific order process
다운로드 아래 지침 참조
고객 맞춤 라벨 표시 가능
예
대체 색상
요청 시 추가
처리 가능성
레이저 가공

Important note

제품 정보
Profilo del circuito stampato, zone soggette a restrizionie e altre informazioni per il design del circuito stampato sono reperibili nella categoria Tecnologia di collegamento, tra i download dei corrispondenti connettori maschio.

분류

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
