Свойства

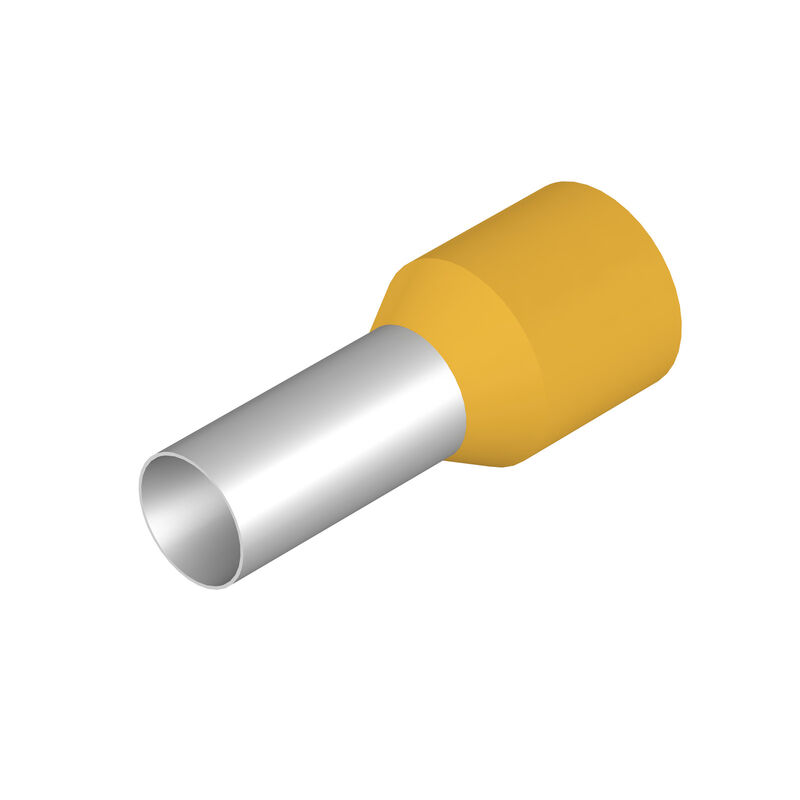

| Версия | Кабельный наконечник, Стандартный, 18 mm, 16 mm, желтый |
| Заказ № | 9019280000 |
| Тип | H25,0/30D 16 GE |
| GTIN (EAN) | 4008190038380 |
| Кол. | 50 Штука |
| Упаковка | Россыпью |
| Масса нетто | 1,188 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Исполнение | Стандартный |
| Описание артикула | Кабельный наконечник с изоляцией, цвет желтый |
| L1 в мм | 30 mm |
| Военное обозначение | T 20A 028 A |
| Диаметр изоляции (D2) | 11,2 mm |
| Диаметр поверхности контакта (D1) | 7,3 mm |
| Длина зачистки изоляции | 18 mm |
| Длина поверхности контакта (L2) | 16 mm |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 3 |
| Поперечное сечение соединяемого провода | 25 mm² |
| Толщина изоляции (S2) | 0,4 mm |
| Толщина металлической втулки (S1) | 0,2 mm |
| Цветовой код | DIN |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55384) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9019280000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9019280000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9019280000&norm=0) |
| Пользовательская документация |
[Technical information - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_106826)
[Technical information - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_106827) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000005 |
| ETIM 7.0 | EC000005 |
| ETIM 8.0 | EC000005 |
| ETIM 9.0 | EC000005 |
| ECLASS 9.0 | 27-40-02-01 |
| ECLASS 9.1 | 27-40-02-01 |
| ECLASS 10.0 | 27-40-02-01 |
| ECLASS 11.0 | 27-40-02-01 |
| ECLASS 12.0 | 27-40-02-01 |
| ECLASS 13.0 | 27-40-02-01 |
| ECLASS 14.0 | 27-40-02-01 |
| Сертификаты |     |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E499744 |
