HDC-KIT-HE 10.110 M

HDC-KIT-HE 10.110 M

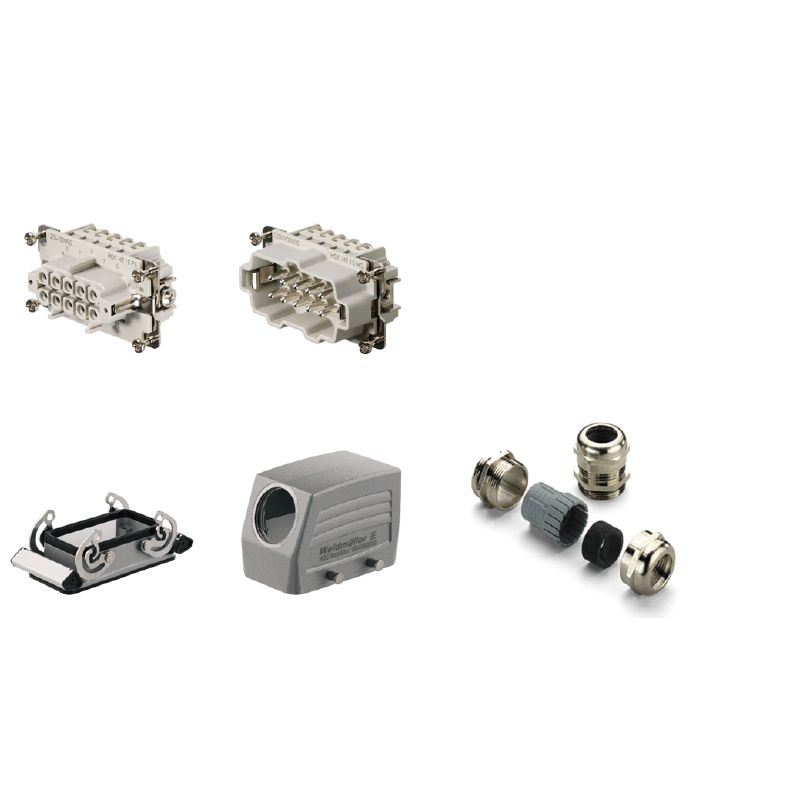

RockStar® HDC - Kit-Connettori di potenza, Kit, HE, Dimensioni di installazione: 4, Poli: 10, Collegamento a vite, 500 V, 16 A, alluminio pressofuso, M 25

N. articolo 1802420000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 1 Componenti singoli 5 Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati generali Esecuzione Dati generali Esecuzione Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
RockStar® HDC - Kit-Connettori di potenza, Kit, HE, Dimensioni di installazione: 4, Poli: 10, Collegamento a vite, 500 V, 16 A, alluminio pressofuso, M 25
N. d’ordine
1802420000
Tipo
HDC-KIT-HE 10.110 M
GTIN (EAN)
4032248256877
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
460,68 g

Temperature

Valori limite di temperatura
-40 °C ... 100 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6bI, 6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
bfb1c983-6f18-4ba4-8907-38aad6aee076

Dati generali

EMC housings
No
Housing main material
alluminio pressofuso
Matériau de l'élément de verrouillage
Acciaio, inossidabile
Serie
HE
Surface finish
Verniciatura a polvere
Tipo de protección
IP65

Esecuzione

BG
4
Dichtung
NBR
Dimensione entrate cavi
M 25
Esecuzione sistema di chiusura
Gancio trasversale in basso
Farbe (RAL)
RAL 7035
Installation size
4
Numero entrate cavo in alto
0
Numero entrate cavo laterali
1
Tipo di collegamento
Collegamento a vite

Dati generali

BG
4
Corrente di dimensionamento (DIN EN 61984)
16 A
Csatlakozás típusa PE
Collegamento a vite
Dławnica kablowa
M 25
Installation size
4
Rated voltage (DIN EN 61984)
500 V
Serie
HE
Основной материал
alluminio pressofuso
극 수
10

Esecuzione

BG
4
Coppia di serraggio max. contatto principale
0,55 Nm
Coppia di serraggio min. contatto principale
0,5 Nm
Dimensioni di installazione
4
Materiale di base
alluminio pressofuso
Sezione di collegamento cavo, max.
2,5 mm²
Sezione di collegamento cavo, min.
0,5 mm²
Superficie
Verniciatura a polvere
Tipo di collegamento
Collegamento a vite

Classificazioni

ETIM 8.0
EC002943
ETIM 9.0
EC002943
ETIM 10.0
EC002943
ECLASS 14.0
27-44-02-92
ECLASS 15.0
27-44-02-92
