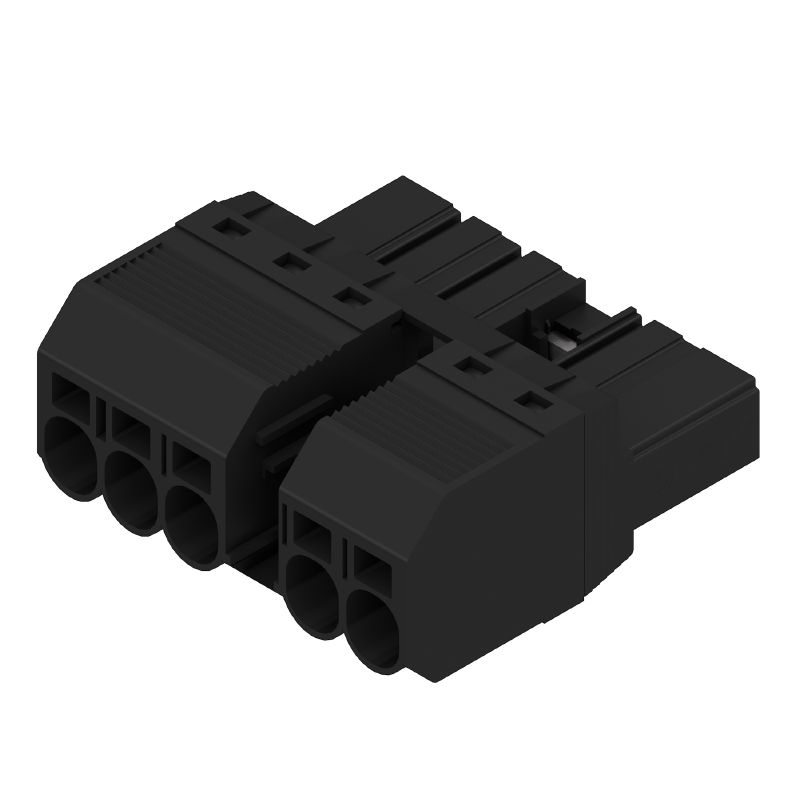

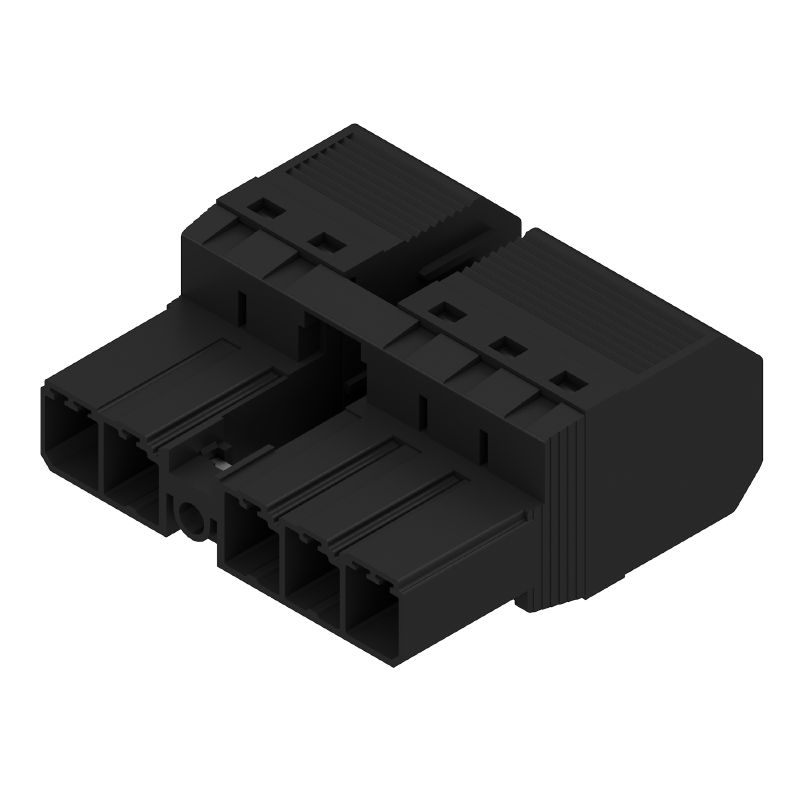

SVF 7.62HP/05/180MSF4 SN BK BX
Штекерный соединитель печатной платы, Вилка, 7.62 mm, Количество полюсов: 5, 180°, PUSH IN без исполнительного устройства, Пружинное соединение, Диапазон зажима, макс. : 10 mm², Ящик
№ продукта
1061170000
Свойства
| Версия | Штекерный соединитель печатной платы, Вилка, 7.62 mm, Количество полюсов: 5, 180°, PUSH IN без исполнительного устройства, Пружинное соединение, Диапазон зажима, макс. : 10 mm², Ящик |
| Заказ № | 1061170000 |
| Тип | SVF 7.62HP/05/180MSF4 SN BK BX |
| GTIN (EAN) | 4032248810604 |
| Кол. | 30 Штука |
| Продуктное отношение |
IEC: 1000 V / 57 A / 0.5 - 10 mm² UL: 600 V / 39 A / AWG 24 - AWG 10 |
| Упаковка | Ящик |
| Глубина | 47,7 mm |
| Глубина (дюймов) | 1,878 inch |
| Высота | 23,4 mm |
| Высота (в дюймах) | 0,921 inch |
| Ширина | 46,6 mm |
| Ширина (в дюймах) | 1,835 inch |
| Масса нетто | 6,75 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Серия изделия | OMNIMATE Power — серия BV/SV 7.62HP |
| Вид соединения | Полевое соединение |
| Метод проводного соединения |
PUSH IN без исполнительного устройства
Пружинное соединение |
| Шаг в мм (P) | 7,62 mm |
| Шаг в дюймах (P) | 0,3 " |
| Направление вывода кабеля | 180° |
| Количество полюсов | 5 |
| L1 в мм | 38,1 mm |
| L1 в дюймах | 1,5 " |
| Количество рядов | 1 |
| Количество полюсных рядов | 1 |
| Расчетное сечение | 6 mm² |
| Защита от прикосновения согласно DIN VDE 57 106 | защита от доступа пальцем |
| Защита от прикосновения согласно DIN VDE 0470 | IP 20 с проникновением |
| Вид защиты | IP20 |
| Объемное сопротивление | 4,50 мОм |
| Кодируемый | Да |
| Длина зачистки изоляции | 12 mm |
| Момент затяжки винта фланца, мин. | 0,2 Nm |
| Момент затяжки винта фланца, макс. | 0,3 Nm |
| Лезвие отвертки | 0,6 x 3,5 |
| Циклы коммутации | 25 |
| Изоляционный материал | PA GF |
| Цветовой код | черный |
| Таблица цветов (аналогич.) | RAL 9011 |
| Группа изоляционного материала | II |
| Сравнительный показатель пробоя (CTI) | ≥ 500 |
| Класс пожаростойкости UL 94 | V-0 |
| Материал контакта | Сплав меди |
| Поверхность контакта | луженые |
| Структура слоев штепсельного контакта | 4...6 µm Sn глянцевый |
| Температура хранения, мин. | -40 °C |
| Температура хранения, макс. | 70 °C |
| Рабочая температура, мин. | -50 °C |
| Рабочая температура, макс. | 125 °C |
| Температурный диапазон монтажа, мин. | -25 °C |
| Температурный диапазон монтажа, макс. | 125 °C |
| Диапазон зажима, мин. | 0,5 mm² |
| Диапазон зажима, макс. | 10 mm² |
| Одножильный, мин. H05(07) V-U | 0,5 mm² |
| Одножильный, макс. H05(07) V-U | 6 mm² |
| Многожильный, мин. H07V-R | 10 mm² |
| многожильный, макс. H07V-R | 10 mm² |
| Гибкий, мин. H05(07) V-K | 0,5 mm² |
| Гибкий, макс. H05(07) V-K | 10 mm² |
| С наконечником DIN 46 228/4, мин. | 1,5 mm² |
| С наконечником DIN 46 228/4, макс. | 6 mm² |
| с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин. | 1,5 mm² |
| С кабельным наконечником согласно DIN 46 228/1, макс. | 6 mm² |
| Зажимаемый проводник |
|
| Текст ссылки |
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения. |
| пройдены испытания по стандарту |
IEC 60664-1
IEC 61984 |
| Номинальный ток, мин. кол-во контактов (Tu = 20 °C) | 57 A |
| Номинальный ток, макс. кол-во контактов (Tu = 20 °C) | 50 A |
| Номинальный ток, мин. кол-во контактов (Tu = 40 °C) | 57 A |
| Номинальный ток, макс. кол-во контактов (Tu = 40 °C) | 45 A |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 1 000 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 800 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 800 V |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2 | 6 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2 | 8 kV |
| Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3 | 8 kV |
| Устойчивость к воздействию кратковременного тока | 3 x 1 сек. с 420 A |
| Зазор, мин. | 12,7 mm |
| Расстояние утечки, мин. | 12,7 mm |
| Институт (CSA) | CSA |
| Сертификат № (CSA) | 200039-1121690 |
| Номинальное напряжение (группа использования B/CSA) | 600 V |
| Номинальное напряжение (группа использования C/CSA) | 600 V |
| Номинальное напряжение (группа использования D/CSA) | 600 V |
| Номинальный ток (группа использования B/CSA) | 36 A |
| Номинальный ток (группа использования C/CSA) | 36 A |
| Номинальный ток (группа использования D/CSA) | 5 A |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 24 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 10 |
| Ссылка на утвержденные значения | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Институт (cURus) | CURUS |
| Сертификат № (cURus) | E60693 |
| Номинальное напряжение (группа использования B/UL 1059) | 600 V |
| Номинальное напряжение (группа использования C/UL 1059) | 600 V |
| Номинальное напряжение (группа использования D/UL 1059) | 600 V |
| Номинальный ток (группа использования B/UL 1059) | 39 A |
| Номинальный ток (группа использования C/UL 1059) | 39 A |
| Номинальный ток (группа использования D/UL 1059) | 5 A |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 24 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 10 |
| Ссылка на утвержденные значения | В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении. |
| Упаковка | Ящик |
| Длина VPE | 352 mm |
| VPE с | 136 mm |
| Высота VPE | 61 mm |
| Испытание: Прочность маркировки |
|
| Испытание: Незадействование (невзаимозаменяемость) |
|
| Испытание: Зажимное поперечное сечение |
|
| Испытание на повреждение из-за случайного ослабления проводов |
|
| Испытание на выдергивание |
|
| Соответствие IPC | Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу. |
| Примечания |
• Дополнительные варианты по запросу • Номинальный ток указан для номин. сечения и мин. числа контактов. • Кабельный наконечник без изоляции согласно DIN 46228/1 • Кабельный наконечник с изоляцией согласно DIN 46228/4 • P на чертеже – шаг • Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение. • В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой • Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев |
| Одобрение / сертификат / документ о соответствии | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_98452) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1061170000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1061170000) |
| Уведомление об изменении продукта |
[20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007)
[20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) |
| Пользовательская документация | [QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78419) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| Брошюры |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Сертификаты |   |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cURus) | E60693 |
