Свойства
| Версия | Z-серия, Концевая пластина, Разделительная перегородка |
| Заказ № | 1816040000 |

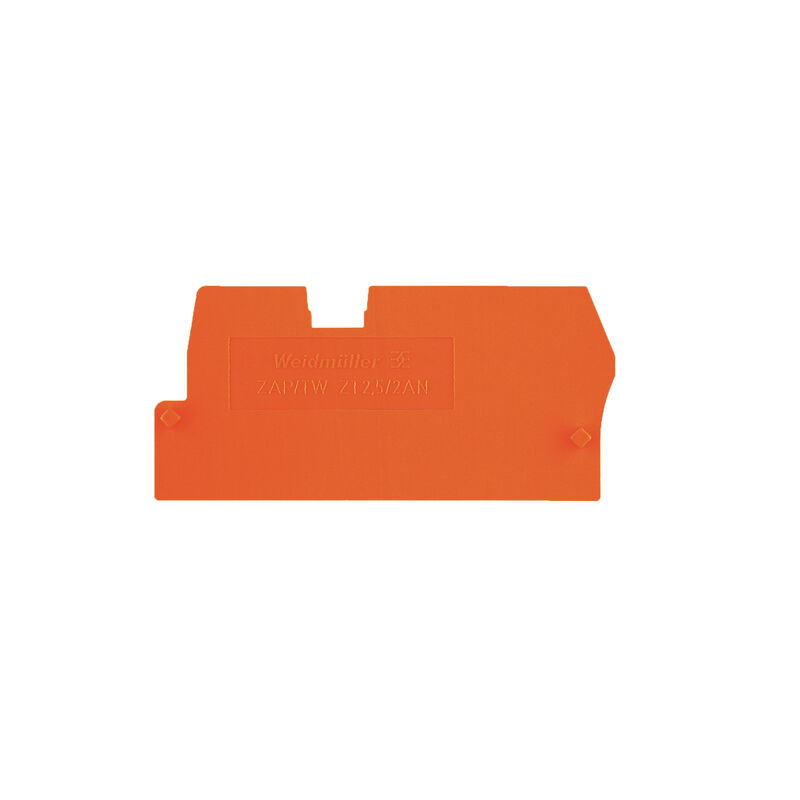

| Тип | ZAP/TW ZT2.5/2AN OR |
| GTIN (EAN) | 4032248370610 |
| Кол. | 50 Штука |
| Глубина | 27 mm |
| Глубина (дюймов) | 1,063 inch |
| Высота | 58 mm |
| Высота (в дюймах) | 2,283 inch |
| Ширина | 2,5 mm |
| Ширина (в дюймах) | 0,098 inch |
| Масса нетто | 2,03 g |
| Температура хранения | -25 °C...55 °C |
| Температура при длительном использовании, мин. | -50 |
| Температура при длительном использовании, макс. | 120 |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Материал | Материал Wemid |
| Цветовой код | оранжевый |
| Класс пожаростойкости UL 94 | V-0 |
| Исполнение | Концевая и промежуточная пластина |
| с фиксатором | Да |
| Указание по установке | Непосредственный монтаж |
| Указание по установке | Непосредственный монтаж |
| Подпись к рисунку - 02 | Изображение изделия |
| Подпись под рисунком-02 | Изображение аналогичное |
| Одобрение / сертификат / документ о соответствии | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Технические данные |
[CAD data -- DXF](https://mdcop.weidmueller.com/mediadelivery/asset/900_38044)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64127) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1816040000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1816040000) |
| Пользовательская документация | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000886 |
| ETIM 7.0 | EC000886 |
| ETIM 8.0 | EC000886 |
| ETIM 9.0 | EC000886 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-33 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-01 |
| ECLASS 14.0 | 27-25-03-01 |
| ROHS | Соответствовать |
Является принадлежностью
-
№ продукта:1815070000Упаковочная единица:50 Штука
Z-серия, Проходная клемма, Расчетное сечение: 2.5 mm², Втычное соединение, Пружинное соединение, Темно-бежевый
-
№ продукта:1295550000Упаковочная единица:50 Штука
Z-серия, Проходная клемма, Расчетное сечение: 2.5 mm², Втычное соединение, Пружинное соединение
-
№ продукта:1815080000Упаковочная единица:50 Штука
Z-серия, Клеммы PE, Расчетное сечение: 2.5 mm², втычной, Пружинное соединение, зеленый/желтый
Клеммные колодкиУниверсальный диапазонПружинная технологияСерия ZСтандартныеКлеммы с разъемами1 уровень2.5 mm²
