Egenskaper
| Artikelbeteckning | Skyddsledar-radplint, PUSH IN, 35 mm², 1000 V, grön/gul |
| Art.nr. | 2551520000 |

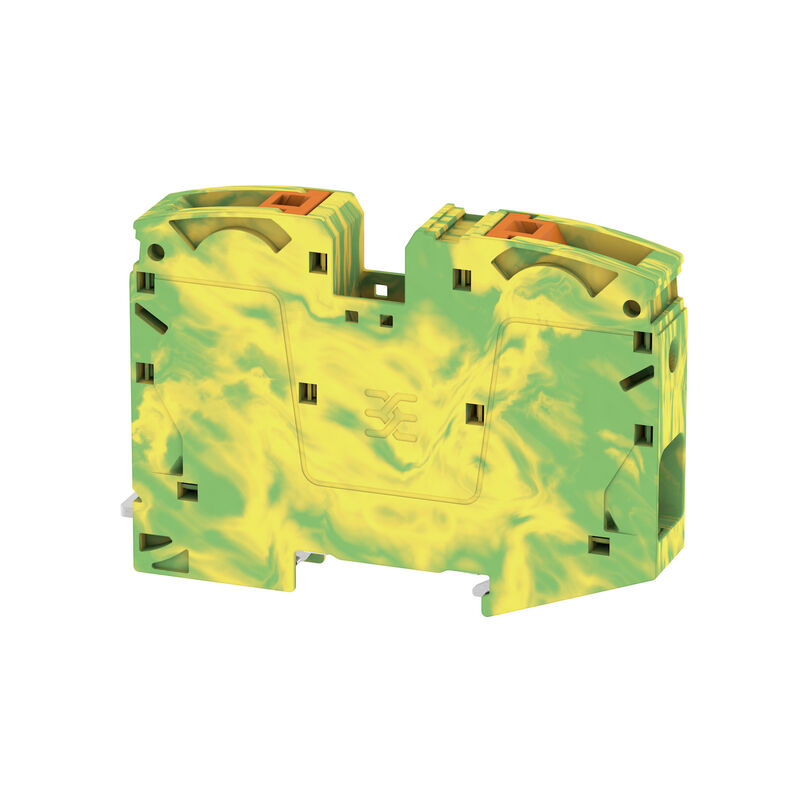

| Typ | A2C 35 PE |
| GTIN (EAN) | 4050118680201 |
| Förp. | 10 items |
| Djup | 71,5 mm |
| Byggdjup (tum) | 2,815 inch |
| Höjd | 101 mm |
| Bygghöjd (tum) | 3,976 inch |
| Bredd | 16 mm |
| Byggbredd (tum) | 0,63 inch |
| Nettovikt | 109,905 g |
| Lagertemperatur | -25 °C...55 °C |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| Material | Wemid |
| Färgkod | grön/gul |
| Färg manöverelement | orange |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Certifikat nr. (ATEX) | TUEV16ATEX7909U |
| Certifikat nr. (IECEX) | IECEXTUR16.0036U |
| Ledararea max. (ATEX) | 35 mm² |
| Ledararea max. (IECEX) | 35 mm² |
| Ändplatta krävs | Nej |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Ja |
| PEN-Funktion | Ja |
| Montagesätt | ihakningsbar |
| Monteringstyp |
TS 35
ihakad |
| rastbar | Ja |
| Anslutningstyp, ytterligare anslutning | PUSH IN |
| Anslutningsarea, flertrådig, max. | 35 mm² |
| Anslutningsarea, flertrådig, min. | 10 mm² |
| Anslutningsområde, max. | 35 mm² |
| Anslutningsområde, min. | 2,5 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | PUSH IN |
| Antal anslutningar | 2 |
| Avisoleringslängd | 25 mm |
| Klingmått | 1,0 x 5,5 mm |
| Ledararea, entrådig, max. | 16 mm² |
| Ledararea, entrådig, min. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 35 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 2,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 35 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 2,5 mm² |
| Ledararea, fintrådig, min. | 10 mm² |
| Ledardiameter, AWG, max | AWG 2 |
| Ledardiameter, AWG, min. | AWG 12 |
| Ledardiameter, fintrådig, max. | 35 mm² |
| Tvilling-ändhylsa, max. | 10 mm² |
| Tvilling-ändhylsa, min. | 2,5 mm² |
| Certifikat nr. (CSA) | 200039-70089609 |
| Ledararea max. (CSA) | 2 AWG |
| Ledararea min. (CSA) | 12 AWG |
| Ledardiameter, AWG, max | AWG 2 |
| Ledardiameter, AWG, min. | AWG 12 |
| Normer | IEC 60947-7-2 |
| Skena | TS 35 |
| Temperaturområde för användning max. | 130 °C |
| Temperaturområde för användning min. | −50 °C |
| Märkarea | 35 mm² |
| Märkspänning | 1 000 V |
| Märkspänning till grannklämman | 1 000 V |
| Märkspänning DC | 1 500 V |
| Normer | IEC 60947-7-2 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 0,26 mΩ |
| Förlusteffekt enligt IEC 60947-7-x | 4 W |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Certifikat nr (cURus) | E60693 |
| Ledarstorlek Factory wiring max (cURus) | 2 AWG |
| Ledarstorlek Factory wiring min (cURus) | 12 AWG |
| Ledarstorlek Field wiring max (cURus) | 2 AWG |
| Ledarstorlek Field wiring min (cURus) | 12 AWG |
| Spänning grupp B (cURus) | 1000 V |
| Spänning grupp C (cURus) | 1000 V |
| Spänning grupp D (cURus) | 600 V |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_103924)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85618) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284541) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74591) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2551520000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2551520000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2551520000&norm=0) |
| Användardokumentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[User Manual A2C 35](https://mdcop.weidmueller.com/mediadelivery/asset/900_229207) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| Godkännanden |          |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E60693 |
